Biseladora chaflanadora CHP-12

Biseladora chaflanadora CHP-12

La biseladora CHP 12 permite chaflanar chapas, tubos y discos de manera automática con una velocidad de achaflanado de 2,6 m por minuto.

La chaflanadora CHP 12, sustituye eficazmente procesos manuales y costosos para la empresa, permitiendo el chaflanado de chapas de 6 metros en menos de 3 minutos.

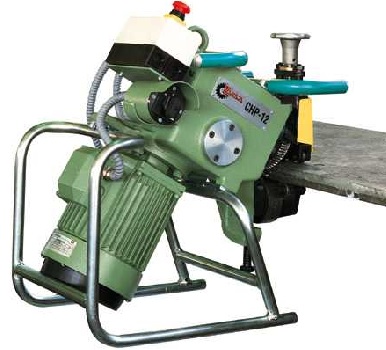

Chaflanadora CEVISA CHP-12 NUEVA

Chaflanadora CEVISA CHP-12 NUEVA VERSION

Ventajas de la biseladora para cizallado estándar CHP 12

  • Adaptada para chapas, tubos, discos…
  • Alta rentabilidad: Coste chaflanado/ minuto bajo.
  • Avance automático, sencillez de manejo y ajuste.
  • Sin mantenimiento.
  • Larga vida de las fresas de corte: alrededor de 1.000 mm
  • Versatilidad

Capacidades

  • Máximo chaflán en una sola pasada: 12 mm*
  • Máximo chaflán recomendado en varias pasadas: 17 mm *
  • Espesor máximo de trabajo recomendado :  chapas y tubos hasta 20 mm
  • Espesor nominal de trabajo: chapas y tubos de 6 mm a 40 mm
  • Diámetro mínimo de tubos: 100 mm sin diámetro máximo.
  • Diámetro mínimo de discos: 350 mm sin diámetro máximo.
  • Ancho mínimo de chapa con soporte porta-rodillos estándar 55 mm. (mínimos menores consultar)

* Valores de longitud de chaflán obtenidas sobre un acero de 400 MPa

Esquemas de chaflanados

Chaflanado de chapas: chaflán / bisel en K, V, X e Y.

Chaflanado de tubos, en posición vertical u horizontal: chaflán/bisel en K, V, X e Y exterior o interior posibles (según diámetro).

Velocidad de biselado: 2.6 m/ min.

Características

Motor: trifásico
Potencia del motor: 3 CV – 2,2 kW

Voltaje

  • 220/380 V. 50 Hz
  • 250/440 V. 60 Hz
  • Cualquier otro voltaje, consultar disponibilidad

Caja eléctrica con:

  • Disparo a mínima tensión.
  • Seta de emergencia
  • Protección magnetotermica

Interruptor inversor de marchas.
Peso neto de la máquina: 65 kilogramos
Altura de trabajo: adaptable

CEVISA CHP-12 NUEVA_TABLA

CEVISA CHP-12 NUEVA_TABLA

La biseladora se suministra con los siguientes accesorios:

  • 3 Fresas de corte acero (1 en máquina)
  • 1 Dispositivo de ángulo à 30°
  • 1 Dispositivo para chaflanar tubos
  • 1 juego de llaves para el ajuste de la máquina



Accesorios adicionales:

Carro regulable: para facilitar su manejo y desplazamiento, como para el trabajo en chapas largas.
Fresas de corte Inox
Fresas de corte Alumminio
Dispositivos de ángulo: ángulos disponibles: 22.5 – 25º – 30º – 35º – 37.5º – 45º
(cualquier otro ángulo consultar)
Rodillos sufridores superiores antimarca de poliuretano
