Cilindro hidráulico de 4 rodillos 4RHSS 30-400 con doble precurvado

El cilindro hidráulico de 4 rodillos 4RHSS 30-400 es una maquina particularmente adecuada para planchas medianas y grandes para la producción de piezas en ciclo automático con o sin sistema cnc de  piezas  de radios variados con o sin interpolación de ejes.

Detalles de fabricación:

  • RODILLOS: Rodillos forjados en acero al carbono de alta resistencia, tratados térmicamente y sometidos a controles no destructivos de su estructura. Los 3 rodillos motrices, son alimentados por separado con motores hidráulicos y cajas de engranajes planetarios.

  • El diámetro de los rodillos Superior y inferior es del mismo tamaño por una cuestión técnica muy importante: EVITAR EFECTO BARRIL

  • Rodillo superior accionado por motor hidráulico acoplado a un reductor de velocidad planetario (equipado con protección contra sobrecargas).
  • Rodillos laterales motorizados con movimiento mediante pistones hidráulicos. Los dos rodillos laterales con doble acción de pinzado en piramidal que junto al cilindro inferior y su sistema de equilibrado garantizan paralelismo perfecto y producción de alta calidad.
  • Rodillo inferior loco con función «pinzador» hidráulico.

  • Display digital para localizar posiciones de los rodillos (3 ejes).
  • Apertura hidráulica de cabezal basculante para facilitar la extracción de virolas.
  • Panel de control independiente.
  • ESTRUCTURA: Bastidor de construcción pesada en acero soldado, distensionado térmicamente. La gama de cilindros 4RHSS es uno de los más pesados del mercado debido a que el cuerpo utilizado que lleva los rodillos se fabrica muy duro y el bloque interior tiene piezas electrosoldadas de apoyo al cuerpo contra el que se produce la fuerza durante el proceso de doblado.

  • Equipo hidráulico compuesto por grupo motor bomba, válvulas de alivio, válvulas solenoide, indicador de nivel de aceite y todo el equipo necesario para la operación correcta de la maquina.
  • Sistema de seguridad compuesto de dispositivos colocados a ambos lados de la máquina que, al ser activados, permiten bloquear inmediatamente la rotación, además de un pulsador de emergencia en la consola independiente de control.
  • La máquina se suministra con dos velocidades de rotación que se seleccionan por medio de una llave selectora directamente desde la consola independiente de control
  • Normativa de seguridad “ CE”
  • Certificado ISO 9000.

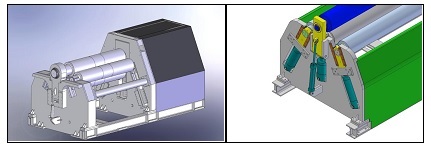

  • SISTEMA DE GUIAS LINIALES: Este sistema de 2 rodillos laterales y 1 rodillo inferior (rodillo pinzador) se montan en alojamientos en bloques de casquillos de bronce y estos bloques están conectados a grandes pistones hidráulicos, suministrando el movimiento ascendente y descendente en forma lineal. Este sistema de fabricación también llamado Piramidal dota a la máquina de una calidad superior y larga vida.
  •

    FUERZA APLICADA A LA PLANCHA :Durante el curvado, especialmente en la operación de pre-curvado, el papel más importante es sin duda de los rodillos laterales, que son los que soportan la fuerza aplicada a la plancha. Con el diseño estructural del 4RHSS, la fuerza se transmite directamente a través del bastidor de la máquina hacía los anclajes a la cimentación y de ahí al suelo. Los componentes de la máquina nunca se rompen debido a esta transmisión de potencia al suelo.

  • PROXIMIDAD ENTRE LOS EJES DE LOS RODILLOS: En todos los sistemas de curvado, después del proceso de curvatura las planchas quedan con sus extremos planos, pero gracias a la proximidad estudiada de los ejes laterales e inferior con el superior o principal conseguimos que esta parte plana sea mínima, incluso a veces imperceptible lo que reduce en gran medida el tiempo de corrección de defectos de curvado.
  • EQUILIBRADO HIDRÁULICO: Todos los rodillos están separados y nivelados con un sistema de equilibrado hidráulico. que dota de un paralelismo perfecto a los rodillos durante los curvados, sobretodo los cónicos que permiten realizar con una operación fácil a través de los botones del panel de control cualquier operación.
  •

    Pistones Largos: Los pistones se utilizan en diámetros más grandes con el fin de hacer un mejor pre-curvado para los rodillos laterales. De este modo se puede doblar la placa 30% más gruesa con un diámetro de curvatura más pequeño.

Especificaciones técnicas:

  • Longitud de ejes: 3.100mm
  • Diámetro de ejes centrales: 400mm
  • Diámetro de rodillos laterales: 300mm
  • Velocidad de rotación: 1.5-5 (2veloc.)m/min
  • Potencia instalada: 38Kw
  • Dimensiones: 5.950×2.250×2.350mm
  • Peso: 22t



Capacidades de curvado

PRECURVADO

CURVADO
Espesor 20mm Espesor 25mm Espesor 25mm Espesor 30mm
Diámetro mínimo obtenible 600mm 2.000mm 600mm

2.000mm



Equipamiento incluido:

  • Dispositivo de conos
  • Visualizadores digitales a 3 ejes
  • Rodillos endurecidos y templados por inducción (58-60HRC)
  • Sistema centralizado de lubrificación automática
  • Equipo hidráulico Duplomatic
  • Equipo eléctrico Siemens
  • Doble velocidad





ACCESORIOS OPCIONALES

CNC Control Unit

Sistema de balance electrônico

Sistema de variación infinita de velocidad

Soporte superiro hidraulico con 3 metros

Soporte lateral 1 pieza un lado
