Cizalla hidráulica Mebusa BRG 3000×10/15mm puesta a punto como nueva.

Ejemplo de reconstrucción de cizalla Mebusa

Cizalla hidráulica Mebusa BRG 3000×10/15mm puesta a punto como nueva.

La cizalla hidráulica Mebusa con sistema de corte BRG es la mejor máquina que se ha fabricado para el corte ininterrumpido de hierro. Su rigidez y sobredimensionada fabricación, permite aumentar la capacidad del espesor de corte hasta un 50% disminuyendo el largo de chapa a cortar. Por ejemplo, el modelo Mebusa BRG 3000×10/15mm, tiene capacidad de corte útil a 3.100mm de 10mm, sin embargo podemos aumentar a 15mm el espesor si inclinamos la cuchilla superior y reducimos la longitud de corte a 1.500mm.

Otros puntos importantes de esta gran máquina y que la diferencian del resto, es su sistema de topes dobles, que permiten realizar cortes de hasta 1.000mm sin que el material coilsione con ellos.

Su gran cuello de cisne de 500mm, permite hacer cortes en chapas de mayor longitud que sus bastidores, operación que se debe realizar con suma cautela y por personal cualificado pues requiere mover las protecciones laterales de la máquina.

Ejemplo de reconstrucción de cizalla Mebusa
Ejemplo de reconstrucción de cizalla Mebusa

Características técnicas:

  • Longitud de corte: 3.100mm
  • Espesor máximo de corte: 10/15
  • Capacidad suplementaria de corte: 15×1.200mm
  • Cadencia de cortes/min.: 28/61
  • Variación ángulo de corte: 0.25º – 1.5º
  • Número de pisadores: 16
  • Profundidad de corte: 1.000mm
  • Cuello de cisne: 500mm
  • Longitud: 3.550mm
  • Anchura: 2.180mm
  • Altura: 1.900mm
  • Peso aproximado: 9.460kgs.

Detalles de fabricación:

Rigidez: Bastidor mecano-soldado, de acero de alta calidad
indeformable. El tablero inferior apoya sobre los montantes por patines que
forman DOBLE-ROTULA, evitando así que trabaje cualquier soldadura. Este
principio se aplica también al tablero superior y a la placa frontal haciendo
que los esfuerzos estén bien repartidos y eliminando cualquier riesgo de
deformación  del bastidor.

Guiado sin desgaste ni manutencion: Rodamientos de rodillos ampliamente dimensionados aseguran el guiado del tablero móvil (porta-cuchilla) sobre toda su longitud, y absorben las reacciones del corte. No existen piezas correderas o de rozamiento.

Cuchillas: Cuchilla superior e inferior de 4 cortes con rápida regulación e independiente del ángulo de corte. Permiten obtener cortes limpios y escuadrados cualquiera que sea el espesor (0.5-20mm) y la calidad del material. La inclinación del tablero móvil permite la retirada de la cuchilla superior justo después de la línea de corte.

Cuadro de mandos:

  1. Mando sensitivo, permite regular el descenso, inmovilización o ascenso del tablero móvil.
  2. Preselector   de ciclo, permite el ciclo automático o golpe a golpe.
  3. Cuenta golpes.
  4. Mando instantáneo de regulación del juego entre las cuchillas.
  5. Mando instantáneo del ángulo de corte.
  6. Regulación del curso y cadencia de corte.
  7. Mando frontal de regulación del tope trasero
  8. Mando de elevación del tope trasero

Pisadores hidráulicos independientes: Ampliamente dimensionados permiten un apriete enérgico evitando cualquier riesgo de deslizamiento de la chapa. La presión es
automática en función del esfuerzo del cizallado. Gracias a su abertura automática en función del ángulo de corte elimina la posibilidad de introducir una chapa gruesa para un ángulo de corte débil.

Mesa de trabajo: Situada bajo la línea de corte permite el mantenimiento de las chapas de forma cómoda. Están equipadas de barras en acero cromado duro con una disposición que protege las cuchillas impidiendo la introducción de útiles entre las cuchillas.

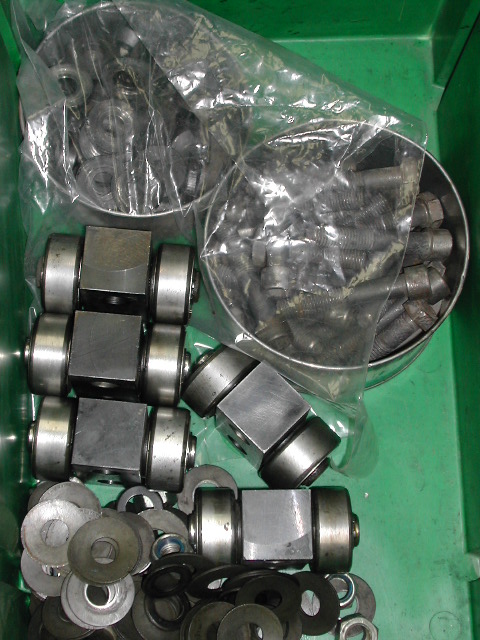

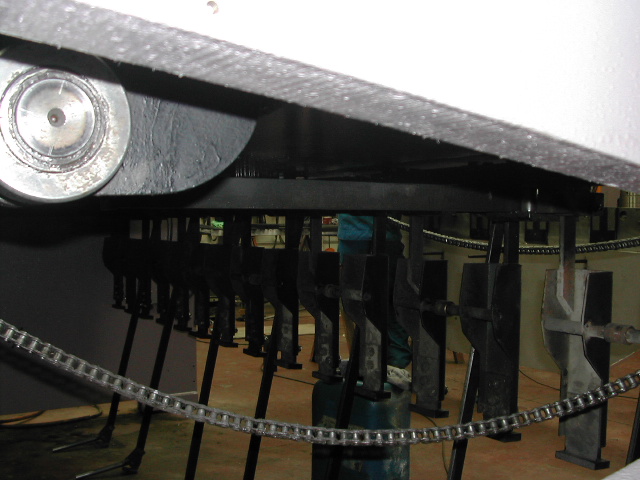

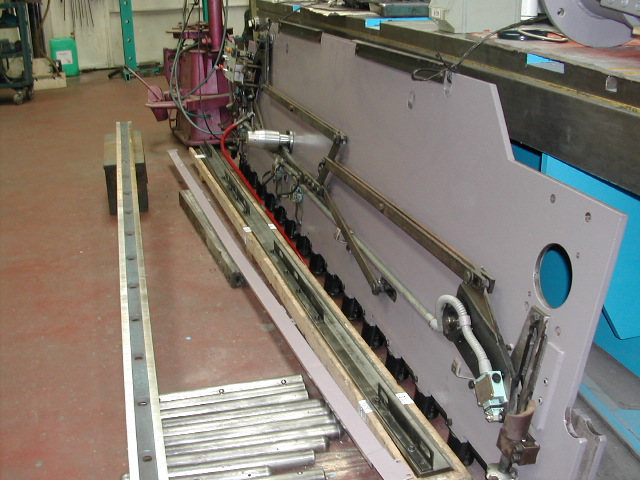

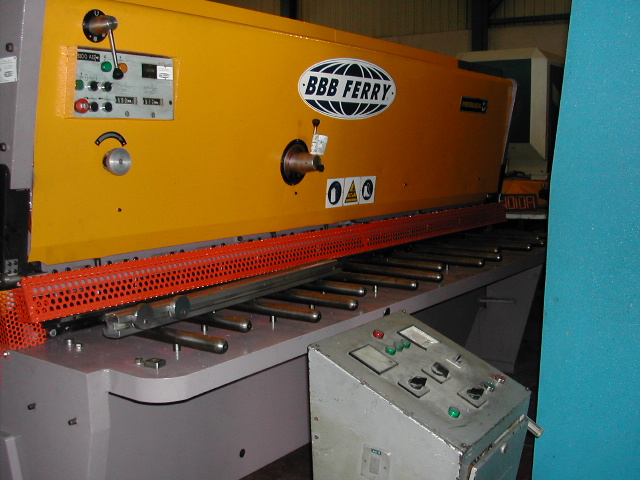

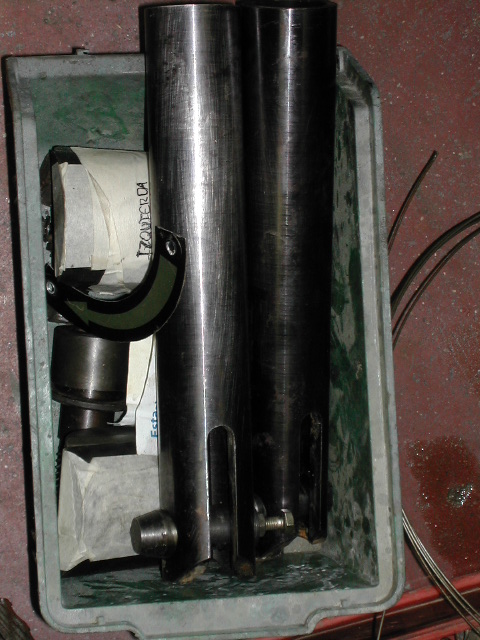

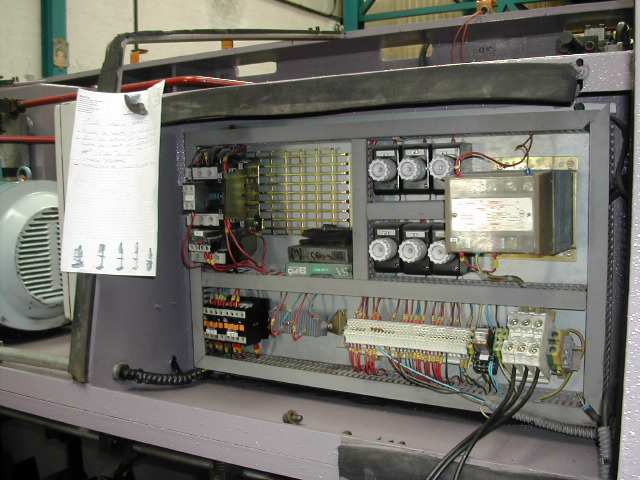

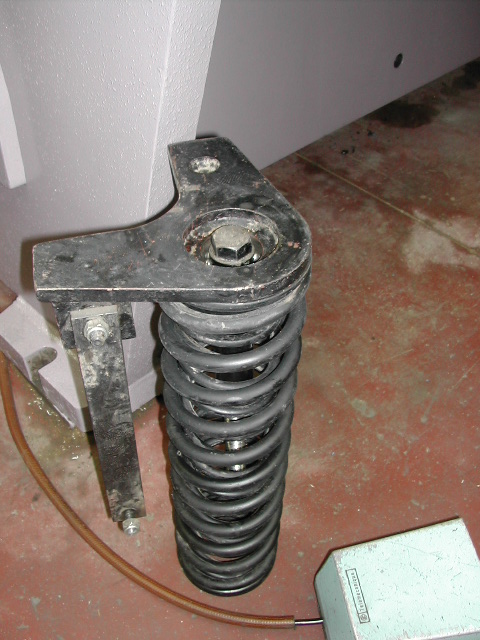

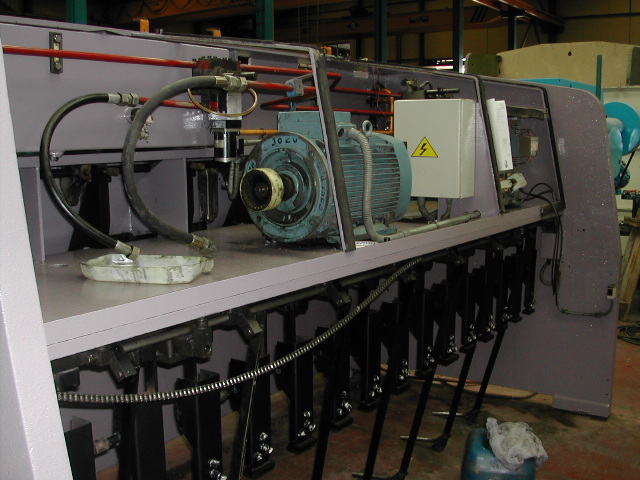

Detalles de la puesta a punto de cizalla hidráulica Mebusa BRG 3100×10/15mm:

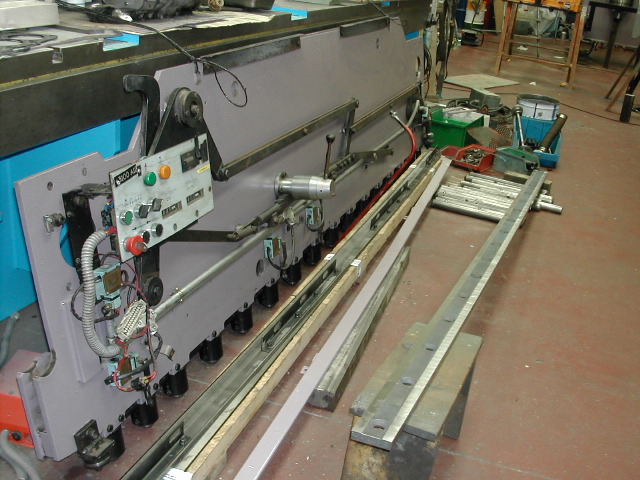

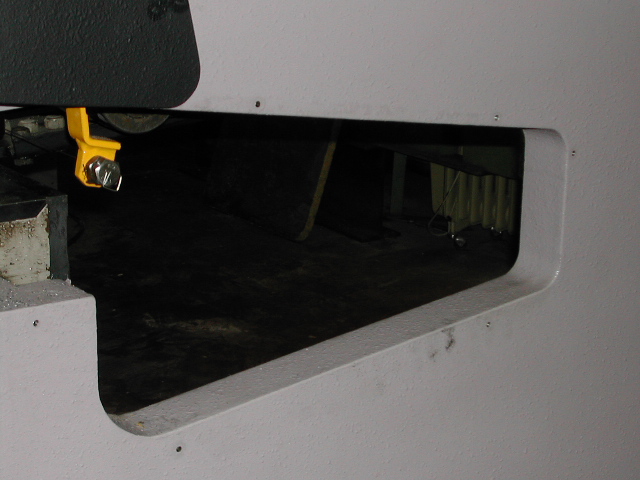

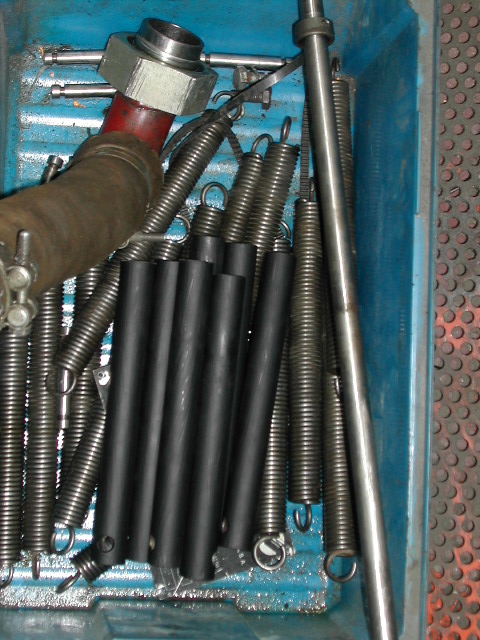

CizallaHidraulicaMebusa3000x10-15mm (18) CizallaHidraulicaMebusa3000x10-15mm (16) CizallaHidraulicaMebusa3000x10-15mm (15) CizallaHidraulicaMebusa3000x10-15mm (14) CizallaHidraulicaMebusa3000x10-15mm (13) CizallaHidraulicaMebusa3000x10-15mm (12) CizallaHidraulicaMebusa3000x10-15mm (11)   CizallaHidraulicaMebusa3000x10-15mm (8) CizallaHidraulicaMebusa3000x10-15mm (7)    CizallaHidraulicaMebusa3000x10-15mm (3)  CizallaHidraulicaMebusa3000x10-15mm (1)



Descargar ficha técnica
