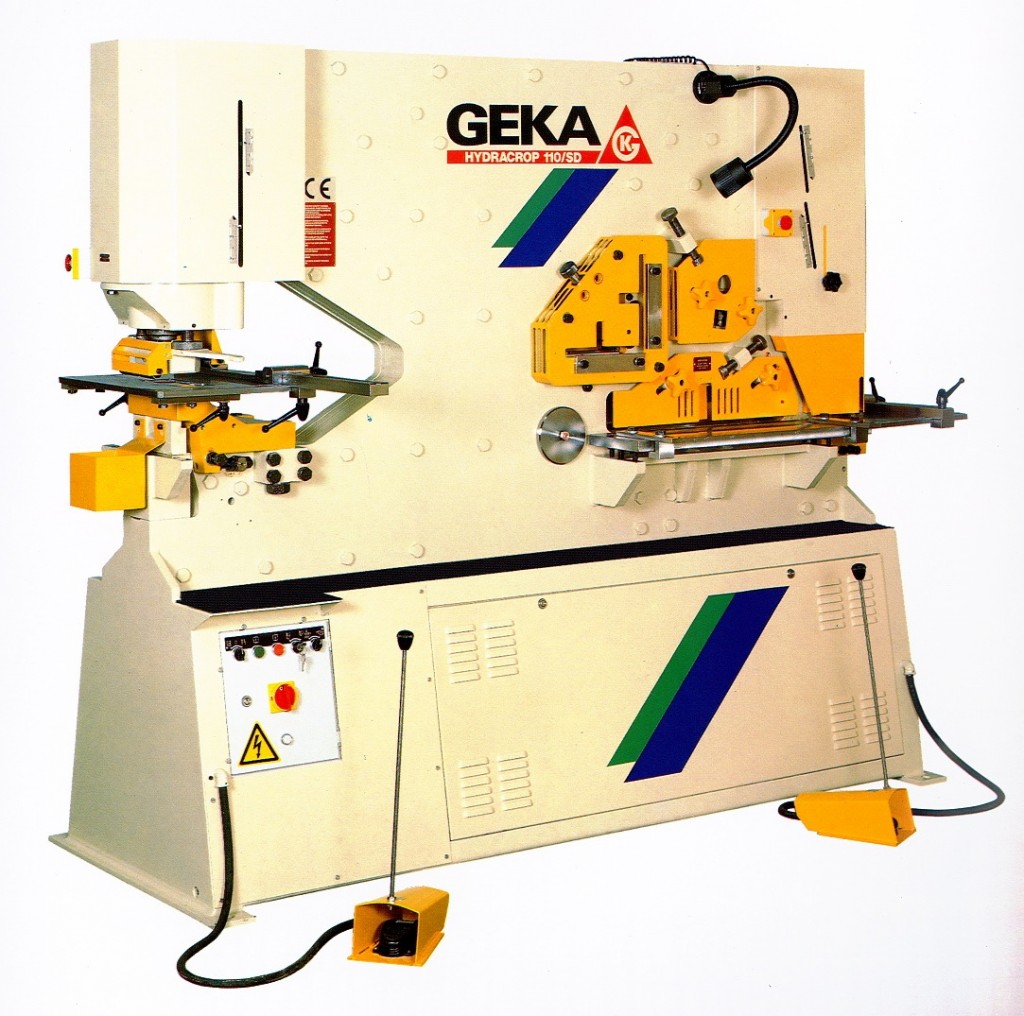

Cizalla punzonadora Geka HYD-110/SD

Cizalla punzonadora Geka HYD-110/SD

Características   técnicas
Potencia de   motor

9 cv

Peso

3.795 kg

         LargoAncho

Alto

2.690 mm

1.400 mm

2.200 mm

     GekaHYD110SD



Configuración   de la máquina

Equipo   de punzonado
−      Potencia

1.100 kn

 PunzonadoraGekaHYD55SD_detalle cilindro
−      Capacidad (diámetroxespesor)

40x20mm / 28x28mm

−      Escote

610 mm

−      Carrera maxima

80 mm.

−      Altura de trabajo

1.165 mm

Corte de llantas
−        Capacidad (anchuraxespesor)

600×15 / 400×20 mm

−        Longitud de cuchillas

605 mm

−        Altura de trabajo

960 mm

Corte de ángulos
Corte a 90º sin deformación

152x152x13 mm

Corte a 45º

70x70x7 mm

Corte a 90º con poca deformación

160x160x16 mm

Corte de perfiles y barras
Ángulo a 90º sin deformación

205x205x18mm

PunzonadoraGekaHYD55SD_detalle_cuchilla_barras
Ángulo a 45º

70x70x7mm

Ángulo a 90º con poca deformación

160x160x6mm

Barra   redonda

50 mm

Barra   cuadrada

50 mm

Entallado
Profundidad

90 mm

Ancho

52 mm

Corte de llantas

PunzonadoraGekaHYD55SD_detalle_cuchilla_llanta

Corte de ángulo

PunzonadoraGekaHYD55SD_detalle_cuchilla_angulo

Entallado

PunzonadoraGekaHYD55SD_detalle_escantonado

Kit de producción completo

  •   Mesa de entallado con topes milimetrados
  •   Mesa de punzonado con topes milimetrados
  •   Lámpara con soporte magnético
  •   Tope automático 1.000mm
  •   Juego de 10 punzones y matrices redondas
Geka_KitProduccion-PunzonesGeka_KitProduccion-TopeGeka_KitProduccion-Foco Geka_KitProduccion-MesaPunzonado Geka_KitProduccion-MesaEntallado







 Descargar video

 Descargar catálogo
