Curvadora de tubos MDH-60 4/8

Curvadora de tubos MDH-60 4/8

Curvadora de tubos con alma interior y posicionador de medida de sencillo manejo. Estructura de alta resistencia y robustez mecánica.

Equipada con un selector directamente conectado a un comando eléctrico C1, permite memorizar mecánicamente 4 ángulos, que permite al operador cambiar de ángulo fácilmente, controlando así automáticamente el eje de curvatura.

CurvadoraubosAmobMDH60

Descripción Electromecánica

  •  Máquina electromecánica preparada para hacer curvas con mandril de radio fijo.
  • – Equipada con comando eléctrico de 1 Eje.
  • – Cambio fácil y rápido de la herramienta.

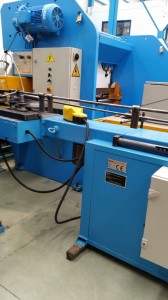

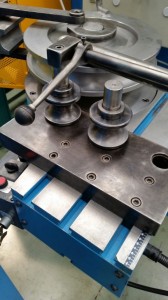

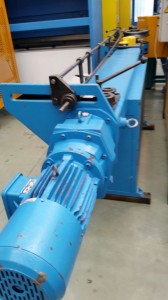

Curvadora de tubos Amob MDH-60/8

Curvadora de tubos Amob MDH-60/8

Curvadora de tubos Amob MDH-60/8

Curvadora de tubos Amob MDH-60/8

Curvadora de tubos Amob MDH-60/8

Curvadora de tubos Amob MDH-60/8

Características técnicas:

  • Curvatura máxima tubo redondo (hierro): 60x3mm
  • Curvatura máxima tubo redondo (inox): 50,8x2mm
  • Curvatura máxima tubo cuadrado (hierro): 50,8×50,8x2mm
  • Módulo de resistencia máximo (hierro): 7,3cm3
  • Ángulo máximo de curvatura: 190º
  • Sentido de curvado estándar: horario
  • Presión de trabajo: 150bar
  • Conexión eléctrica: 380v – 50Hz – 3P



Especificaciones standard:

  • Mordaza hidráulica
  • Topes mecánicos (eje X)
  • Posicionador de plano (eje Z)
  • Carril empujador con velocidad regulable.
  • Extracción automática del mandril
  • Panel de control móvil
  • Controlador integrado
  • Brazo de curvado con barrera de seguridad

Detalles de topes:

Axes

Eje Y: AUTOMATICO. Curvatura controlada por comando eléctrico directamente conectado al selector de 4 ángulos.

– Eje X: MANUAL.  El  posicionamiento de partes rectas entre curvas lo realiza el operario, ayudado por un sistema de 6 topes  mecánicos.

– Eje Z: MANUAL. Lo realiza el operario manualmente.

– La máquina puede ser fácilmente modificada, aplicando un orientador de planos para controlar el eje Z a través de topes mecánicos.

› Especificaciones del comando

  • – Comando Eléctrico
  • – Autómata OMRON
  • – Relé OMRON
  • – Pulsadores y contactores TELEMECANIQUE
  • – Pedales PISATO
  • –Permite seleccionar eléctricamente 8 ángulos.

CurvadoraTubosAlmaAmobMDH_SelectorAngulo

CurvadoraTubosAlmaAmobMDH_SelectorAngulo1

Utillaje para tubo redondo de 48mm R=190 incluido:

CurvadoraTubosAlma_Utillaje

Ejemplos de piezas fabricadas, aplicaciones:

CurvadoraTubosAlma_ejemplo CurvadoraTubosAlma_ejemplo1    CurvadoraTubosAlma_ejemplo5 CurvadoraTubosAlma_ejemplo6 CurvadoraTubosAlma_ejemplo7
