Línea de corte Proin de 1.500x3mm

Línea de corte Proin de 1.500x3mm

Línea de corte de muy robusta fabricación en perfecto estado, se puede ver funcionando sin compromiso. Todo el sistema eléctrico se actualizó en 2.005 (cableado, conexionado, sensores, detectores, armarios, pupitres, etc.)

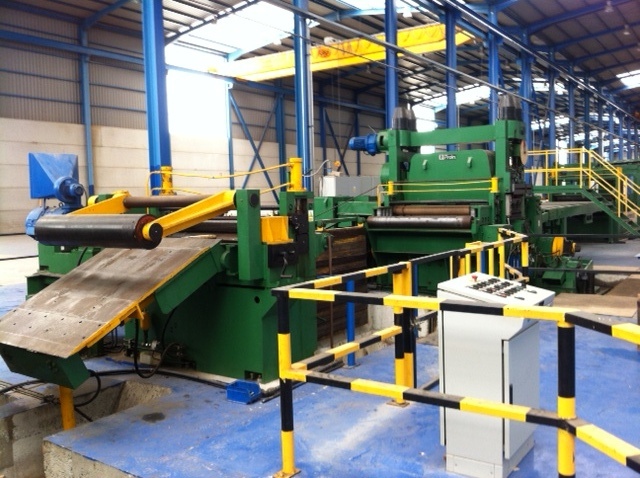

     LineaCorteProin (7)

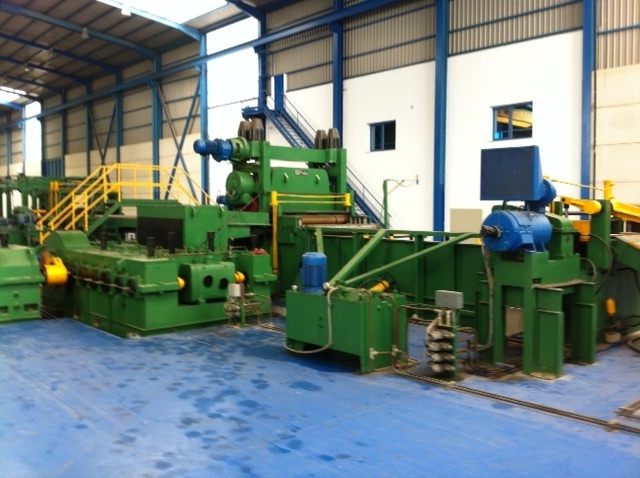

   LineaCorteProin (11)

Características técnicas:

Espesor máximo de corte: 3mm

Ancho máximo de corte: 1.500m

Cizalla volante

Grupo hidráulico: STERN con motor de 7.5hp

Velocidad de trabajo: 40m/min

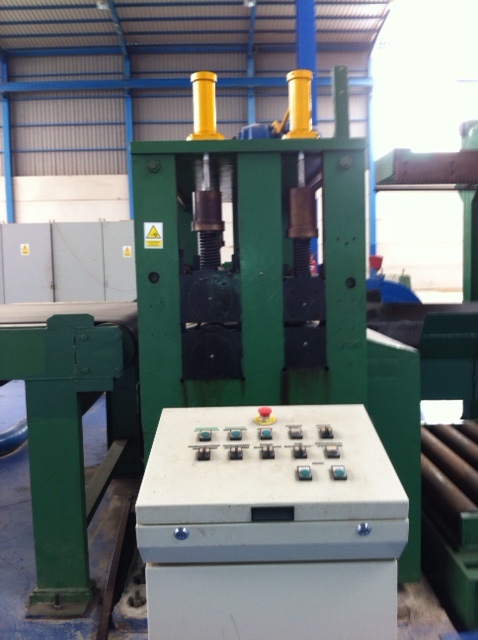

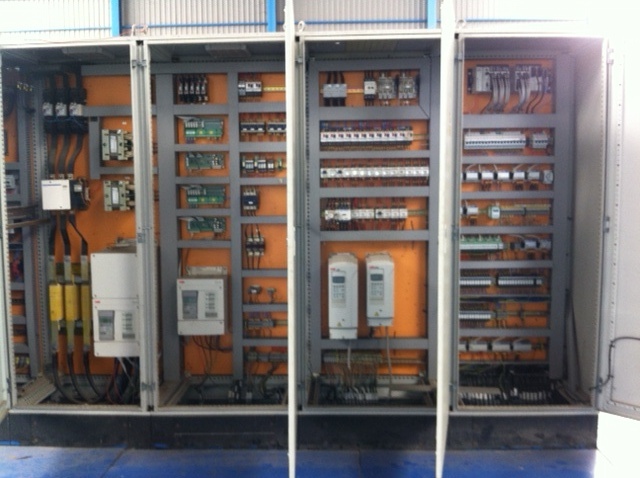

LineaCorteProin (4)LineaCorteProin (2)

Otros detalles:

Aplanado de 17 rodillos en zig-zag:

  • Rodillos guías de entrada.
  • Rodillos horizontales de entrada y salida.
  • Ajuste del puente superior por moto-reductor de 10hp.
  • Ajuste de inclinación por reductora corona sin fin motor 2hp.
  • Rodillos de apoyo superiores 5/4 diámetro 120mm.
  • Rodillos de trabajo superiores 8 diámetro 56mm.
  • Rodillos de trabajo inferiores 9 diámetro 56mm.
  • Rodillos de apoyo inferiores 5/5 diámetro 120mm.
  • Caja reductora conjunta para aplanadora y guillotina.
  • Motor C/C de 200hp – 1.000rpm / 400v
  • Engrase centralizado

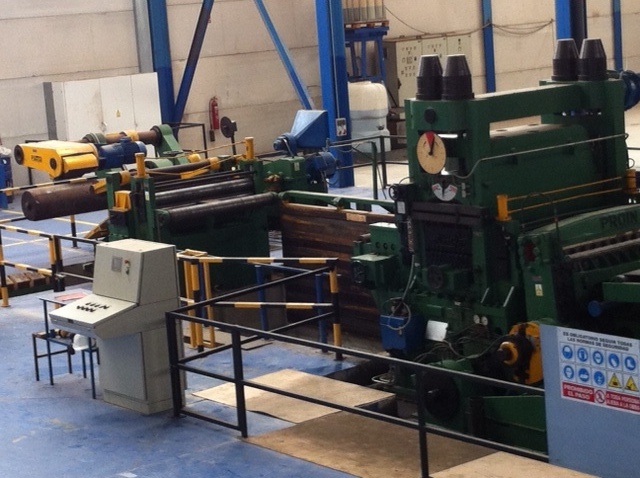

LineaCorteProin (8)

Devanadora de 15t

  • Peso máximo de bobina: 15t
  • Diámetro exterior máximo: 2.200mm
  • Diámetro interior: 500/700mm
  • Carro portabobinas por moto-reductor con piñón a cremallera.
  • Freno por ferodo con cilindro hidráulico.
  • Centrado por 2 cilindros hidráulicos.
  • Posicionador de bobinas mediante 2 rodillos accionados por motor de 5.5cv con elevación por cilindro hidráulico.

Lanzador “Pich Roll”

  • Mesa de entrada con elevación por cilindro hidráulico.
  • Rodillos guías de entrada..
  • Rodillos horizontales por cardans reductor motor C/C de 20hp.
  • Elevación del rodillo superior por cilindros hidráulicos.

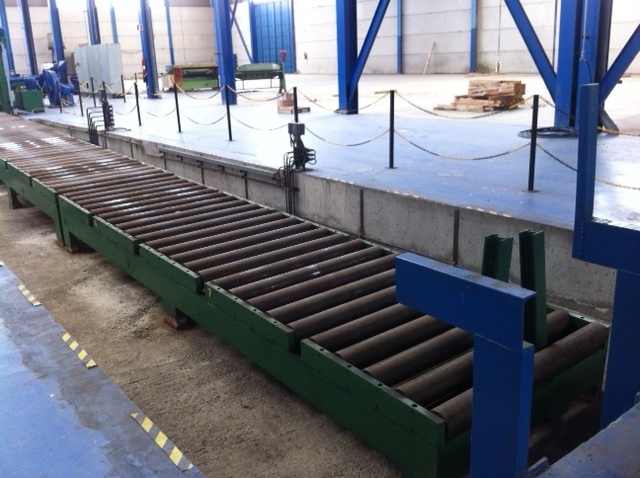

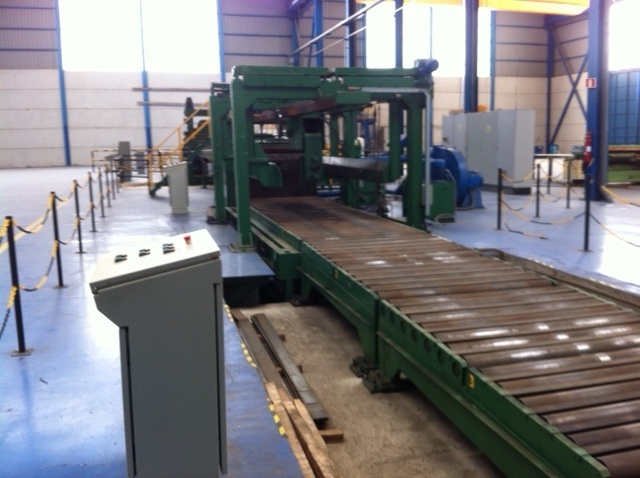

LineaCorteProin (16)LineaCorteProin (15)

Foso:

  • Con regulación por foto-célula
  • Con tapa de elevación hidráulica para tiro directo

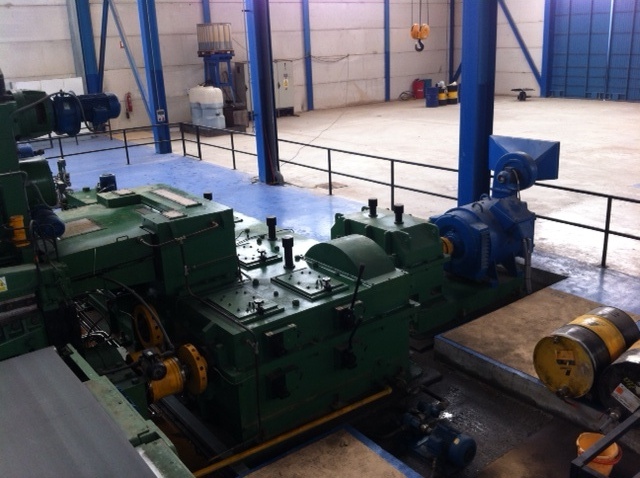

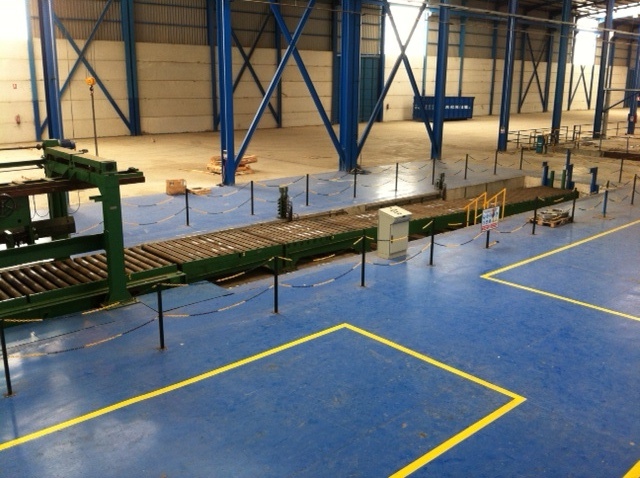

LineaCorteProin (5)LineaCorteProin (3)

Cabezal de corte por excéntricas:

  • Accionamiento de los porta-cuchillas por excéntricas.
  • Ajuste de longitud de corte por selección de palancas.
  • Ajuste de precisión por cremallera y volante.
  • Toberas de soplado de aire a la salida.

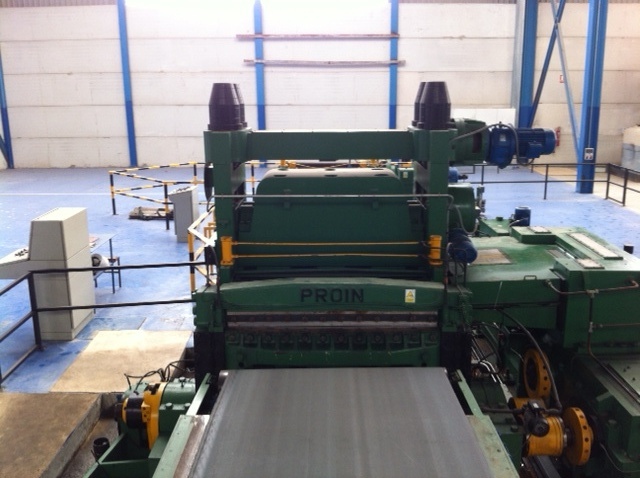

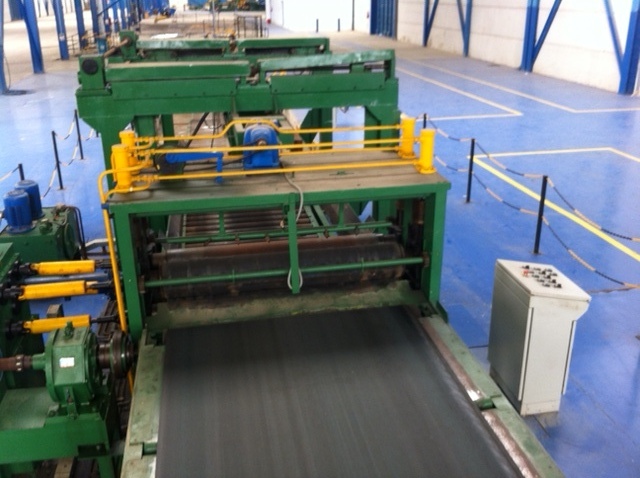

LineaCorteProin (13) LineaCorteProin (12)

Mandrino extensible

  • Expansión con suplementos de 470mm de diámetro.
  • Carro hidráulico de carga de 15t.
  • Peso máximo de bobina 15t.
  • Potencia rodillo de arrastre 20cv.
