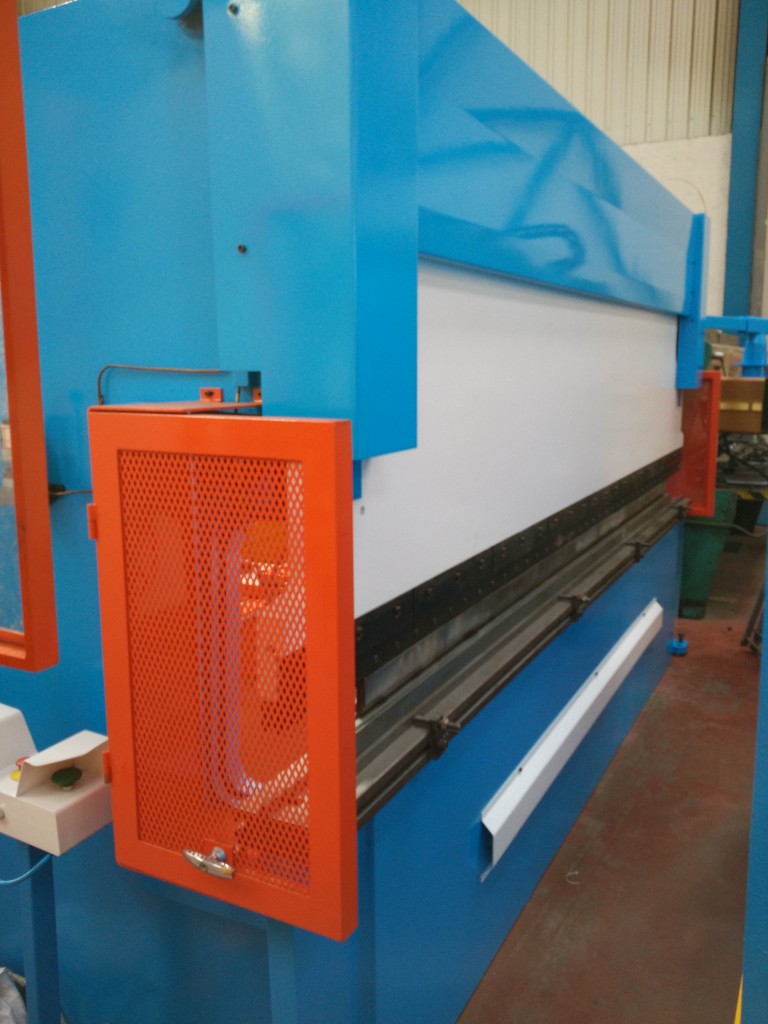

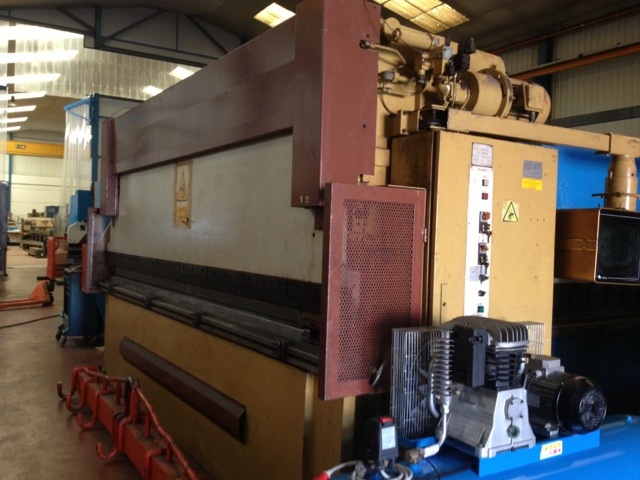

Plegadora electrónica Ajial Beyeler 4000x80t sincronizada a 6 ejes

Plegadora electrónica Ajial Beyeler 4000x80t sincronizada a 6 ejes (Y-1, Y-2; X, R, Z-1, Z-2)

La plegadora Ajial Beyeler es una máquina de extrema precisión, realiza unos plegados de gran calidad y no requiere apenas manutención.

Plegadora electrónica Beyeler de 4000x80t sincronizada a 6 ejes

Plegadora electrónica Beyeler de 4000x80t sincronizada a 6 ejes

plegadora-electronica-beyeler-de-4000x80t-a-6-ejes-1



Características técnicas:

Longitud de plegado: 4.050mm

Potencia de plegado regulable: 0-80t

Distancia entre montantes: 3.620m

Carrera de cilindro regulable: 7-250mm

Cuello de cisne: 250mm

Distancia mesa-trancha: 400mm

Altura de trabajo: 900mm

Velocidad de aproximación: 90mm/seg

Velocidad de trabajo: 9 mm/seg

Velocidad de retroceso: 80mm/seg.

Potencia de motor: 9kw

Depósito de aceite: 285l

Longitud tope trasero: 500mm

Altura total: 2.700mm

Anchura total: 1.375mm

Largo total: 4.580mm

Peso: 11.400kgs

Otros detalles:

  • Sistema hidráulico: unidad compacta con servo-válvula de control direccional en cada cilindro para el cambio de velocidad, asegura un control de la presión perfecto que se regula desde el CNC.

PlegadoraElectronicaAjialBeyeler4000x125_ServoValvula

PlegadoraElectronicaAjialBeyeler4000x125_GuiasCilindro

  • Sistema métrico: A cada lado de la plegadora se sitúan sensores de medida que permiten una precisión de 1/100mm desde la base donde apoya la matriz, de forma independiente al cálculo de fuerza del CNC.
  • Seguridad: el accionamiento de la máquina se realiza desde un panel a distancia, su cambio automático de velocidad se ajusta a la normativa vigente en seguridad e higiene en el trabajo.

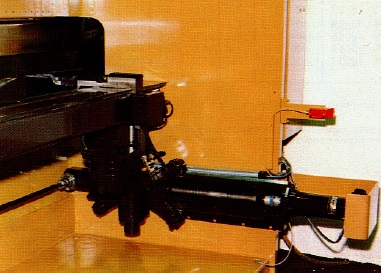

Tope trasero: el tope trasero de gran longitud se desplaza sobre dos husillos con dentado helicoidal. Combina precisión de movimientos  con velocidad óptima. La guía que establece la posición del eje X se puede regular en altura 200mm (eje R); además se le pueden adaptar dos cabezales independientes para conseguir los ejes Z1 y Z2.

PlegadoraElectronicaAjialBeyeler4000x125_TopeTrasero

  • Estación de trabajo:
    • Espacio despejado para trabajar con comodidad.
    • Utillaje estrecho para plegados difíciles.
    • Mesa estrecha intercambiable.
    • Matrices auto-entradas, ahorro importante de tiempos muertos y preparación de máquina.

PlegadoraElectronicaAjialBeyeler4000x125_CuelloCisne
