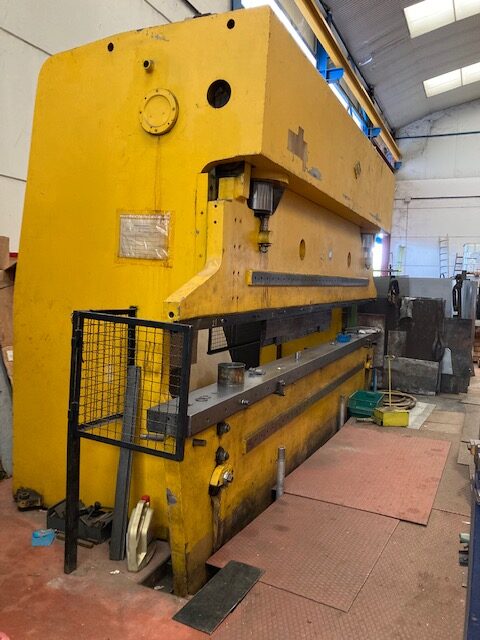

Plegadora Ajial de 5000x240t

Plegadora hidráulica Ajial de 5.000X240T





Características técnicas

  Paso   libre entre montantesLongitud   de mesa

Potencia   en toneladas (regulable)

Potencia   de retroceso

Carrera   regulable

Cuello   de cisne

Ancho   de mesa

Distancia   mesa-trancha

Velocidad   de trabajo

Velocidad   de subida

Potencia   de motor

Dimensiones   (largoxanchoxalto)

Profundidad   de foso

Peso

Depósito   de aceite

4.100 mm

5.050 mm

240 tm

38 tm

7-250 mm

300 mm

240 mm

500 mm

7.5 mm/seg

47 mm/seg

 25 cv

5.430×2.130×3.050 mm

760 mm

16.000 kg

220 l

SISTEMA   AJIAL- COLLY ORIGINAL

EQUILIBRADO   MECANICO:

  • Es indispensable, no se puede averiar y no necesita manutención

GUIAS EN ACERO   CROMADO DURO, RECTIFICADAS.

  • Fricción sobre Celeron, no        necesita manutención
LA CALIDAD DEL   PLEGADO DEPENDE DE LA RIGIDEZ de los elementos que constituyen la   máquina. Dos piezas de la misma sección bajo la acción de una misma fuerza F,   la fatiga se multiplica por 2 y la flecha x4 cualquiera que sea la   resistencia de la chapa utilizada, por eso la mesa normalizada AJIAL escoge   la sección más favorable

Teoría de la   Flexión

Mesa normalizada   AJIAL

REGULACION   DE VELOCIDAD DE PLEGADOVelocidad de aproximación con 2 modelos de   marcha:

  •   Sensitiva para regulaciones y piezas unitarias
  •   Automática para trabajos en serie

Velocidad lenta de plegado que evita el   “latigazo” y el “contrapliegue”

PRECISION:En cada cilindro un tope mecánico   sincronizado pre-regulale, está protegido de todo agente abrasivo exterior,   lubrificado automáticamente y bajo presión, garantizando la precisión de paro   a 2/100mm

Carrera constante, valor exacto y fiel   penetración del punzón en la matriz dan resltados regulares en todos lo   trabajos.

Bajo cada apoyo de mesa existe una   regulación de paralelismo micrométrica.

PARALELISMO:Paralelismo   mesa-trancha riguroso en el punto muerto bajo y plegado exacto gracias a la   precisión de paro en el punto muerto bajo.
MANDOS CON PRES-SELECCIONES DE CARRERA VISUALIZADAS: Regulaciones   simples y centralizadas

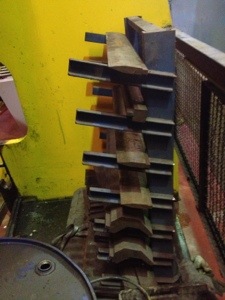

Utillaje incluido en máquina

20140522-110634.jpg       20140522-110640.jpg
