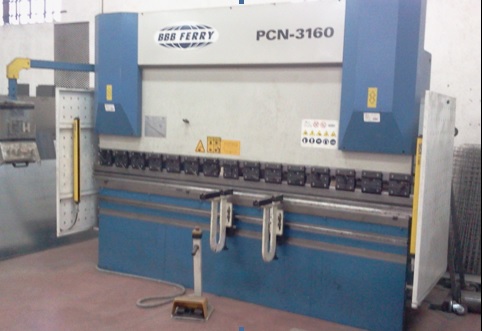

Plegadora electrónica Ferry PCN 3160 a 3 ejes (Y1 – Y2 – X)

Plegadora electrónica Ferry PCN 3160 a 3 ejes (Y1 – Y2 – X)

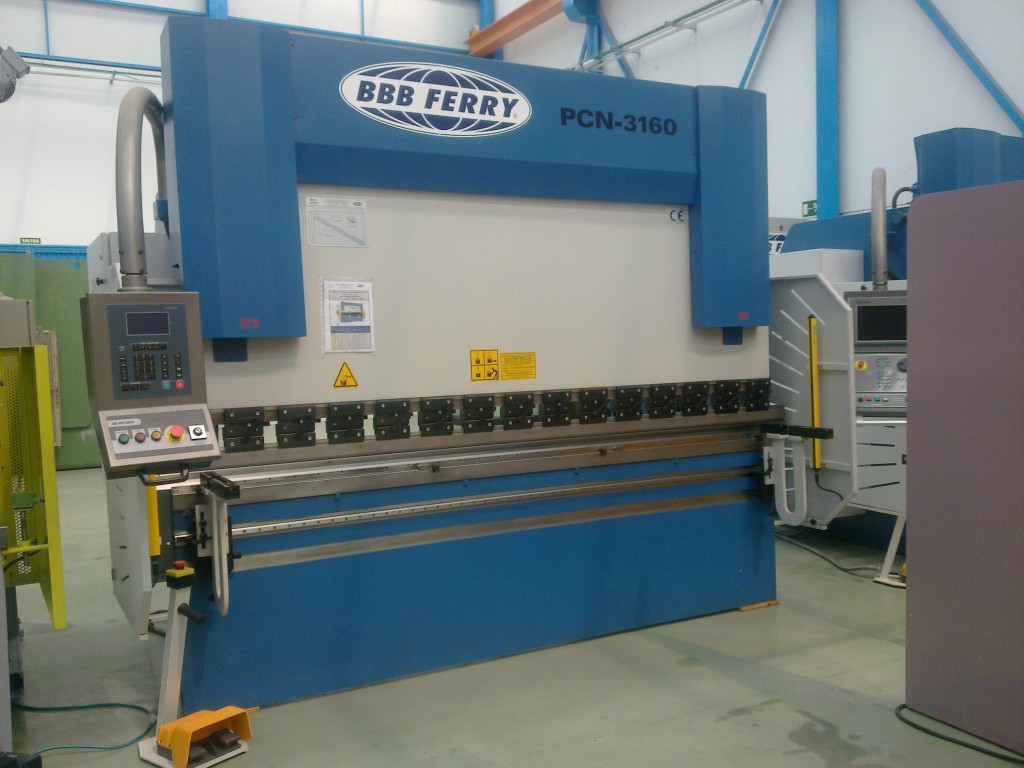

PlegadoraElectronicaFerryPCN3160 (8)

Características técnicas:

  • Longitud de plegado: 3.100 mm.
  • Distancia entre montantes: 2.550 mm.
  • Potencia de máquina: 160 tms.
  • Cuello de cisne: 400 mm.
  • Carrera del cilindro: 180 mm.
  • Distancia mesa-trancha: 429 mm.
  • Recorrido tope trasero: 800 mm.
  • Altura de trabajo: 900 mm.
  • Velocidad de aproximación (ajustable): 0-11 mm/seg.
  • Velocidad de trabajo (ajustable): 10 mm/seg.
  • Velocidad de retroceso: 90 mm/seg.
  • Potencia de motor 15 kw.
  • Capacidad depósito de aceite 185 l.
  • Dimensiones:
    • Ancho total: 2.150nmm
    • Ancho de mesa: 220mm
    • Ancho de máquina: 1.570mm
    • Largo total: 4.550mm
    • Alto total: 2.650mm.
  • Peso aproximado 9,5 tms.



Otros detalles:

  • Control numérico CYBELEC DNC 60 PS con salida RS-232:
  • Memoria de punzones y matrices (20 matrices, 30 punzones)
  • Memoria de 999 programas de 13 plegados cada uno
  • 99 opciones de repetición por pliegue
  • Gran precisión de posicionamiento con ajuste de velocidad, presión y paralelismo
  • Ajuste de la velocidad de trabajo y de la velocidad rápida
  • Corrección independiente de los ejes y-1, y-2
  • Retracción del eje x automática ó programable
  • Tiempo de espera bajo presión programable
  • Ajuste de la carrera en la pagina principal del control
  • Punto del cambio de velocidad rápida/lenta regulable con programación (punto mute)
  • Secuencias de plegado programables
  • Información en pantalla de la posición del material (anverso-reverso)
  • Posibilidad de efectuar plegados curvados con la introducción del radio y paso deseado
  • Teclado de membrana con avisos luminosos
  • Rs-232 para extracción de datos
  • Conversión automática de diferente sistemas de medida
  • Ejes y-1, y-2 sincronizados mediante encoder lineal con una precisión de 0,01 mm.
  • 5 bridas por metro con blocaje rápido para soporte de punzón
  • Punzones tratados a 140 kgs. Tramos de 835 mm a toda la longitud de la máquina
  • 1 punzón igual al anterior fraccionado en varios tramos con bigornias laterales
  • Matriz con 4 bocas anchura 60 mm en tramos de 835 mm a toda la longitud de la máquina
  • Mesa cajera autocentrante: permite adaptar y centrar rápida y eficazmente las matrices, optimizando los timepos muertos de ajuste.
  • Cuello de cisne estándar de 400 mm
  • Dos soportes delanteros de chapa deslizantes.
  • Normativa de seguridad por cortinas
