Plegadora electrónica sincronizada a 4 ejes Ferry PPE-CNC 3120 Speeder de velocidad extrema

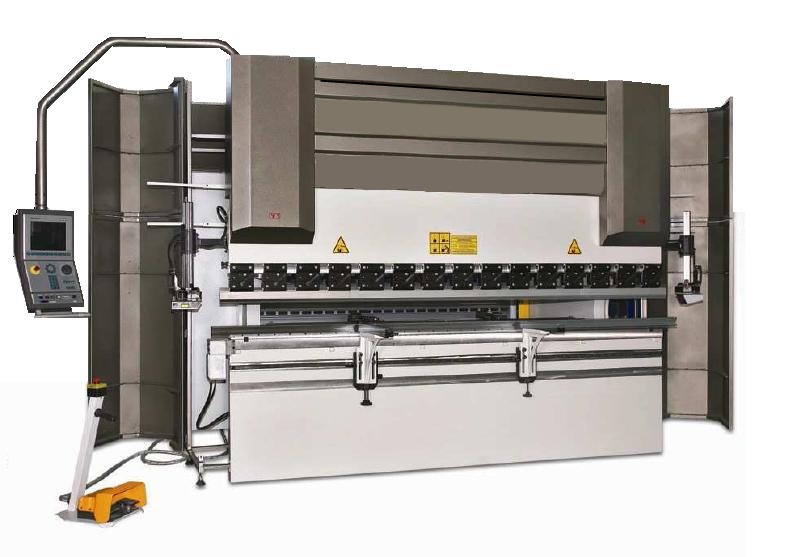

Plegadora electrónica sincronizada a 4 ejes Ferry PPE-CNC 3120 Speeder de velocidad extremappecnc_speeder

Longitud de plegado

3.100 mm.

Distancia entre montantes

2.550 mm.

Potencia de máquina

120 tn.

Cuello de cisne

400 mm.

Carrera del cilindro

180 mm.

Distancia mesa-trancha

429 mm.

Recorrido tope trasero

500 mm.

Altura de trabajo

900 mm.

Potencia de motor

11 kw.

Capacidad depósito de aceite

200 l.

Dimensiones:

−         Ancho total

  • Ancho de mesa
  • Ancho de máquina

−         Largo total

−         Alto total



2.050 mm.

220 mm.

1.560 mm.

4.250 mm.

2.800 mm.

Peso aproximado

8,5 tn.

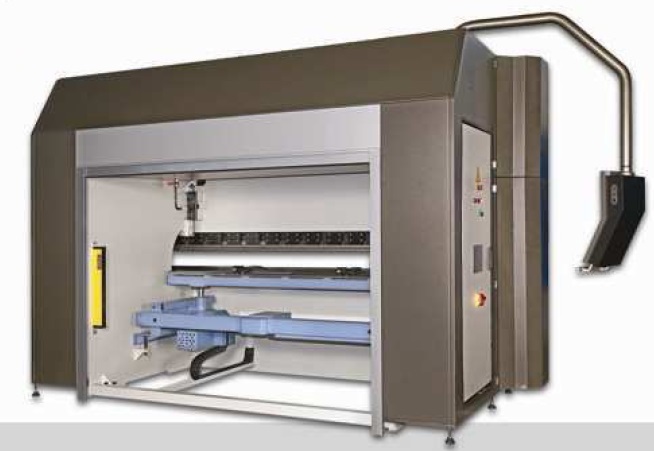

     PPECNCSpeeder_Trasera

TABLA DE   VELOCIDADES SPEEDER

MODELO

VEL. APROXIMACION

VEL. TRABAJO

VEL. RETROCESO

PPE-CNC SPEEDER 2600X80

175 MM/SEG

20    MM/SEG

200    MM/SEG

PPE-CNC SPEEDER 2600X120

180    MM/SEG

20    MM/SEG

200    MM/SEG

PPE-CNC SPEEDER 3100X80

180    MM/SEG

20    MM/SEG

200    MM/SEG

PPE-CNC SPEEDER 3100X120

185    MM/SEG

20    MM/SEG

200    MM/SEG

PPE-CNC SPEEDER 3100X160

185    MM/SEG

20    MM/SEG

200    MM/SEG

PPE-CNC SPEEDER 3100X200

190    MM/SEG

20    MM/SEG

200    MM/SEG

PPE-CNC SPEEDER 3100X250

190    MM/SEG

20    MM/SEG

190    MM/SEG

PPE-CNC SPEEDER 3100X300

200    MM/SEG

20    MM/SEG

185    MM/SEG

PPE-CNC SPEEDER 4100X120

195    MM/SEG

20    MM/SEG

200    MM/SEG

PPE-CNC SPEEDER 4100X160

200    MM/SEG

20    MM/SEG

200    MM/SEG

PPE-CNC SPEEDER 4100X200

200    MM/SEG

20    MM/SEG

200    MM/SEG












  CONFIGURACION   DE LA MAQUINA

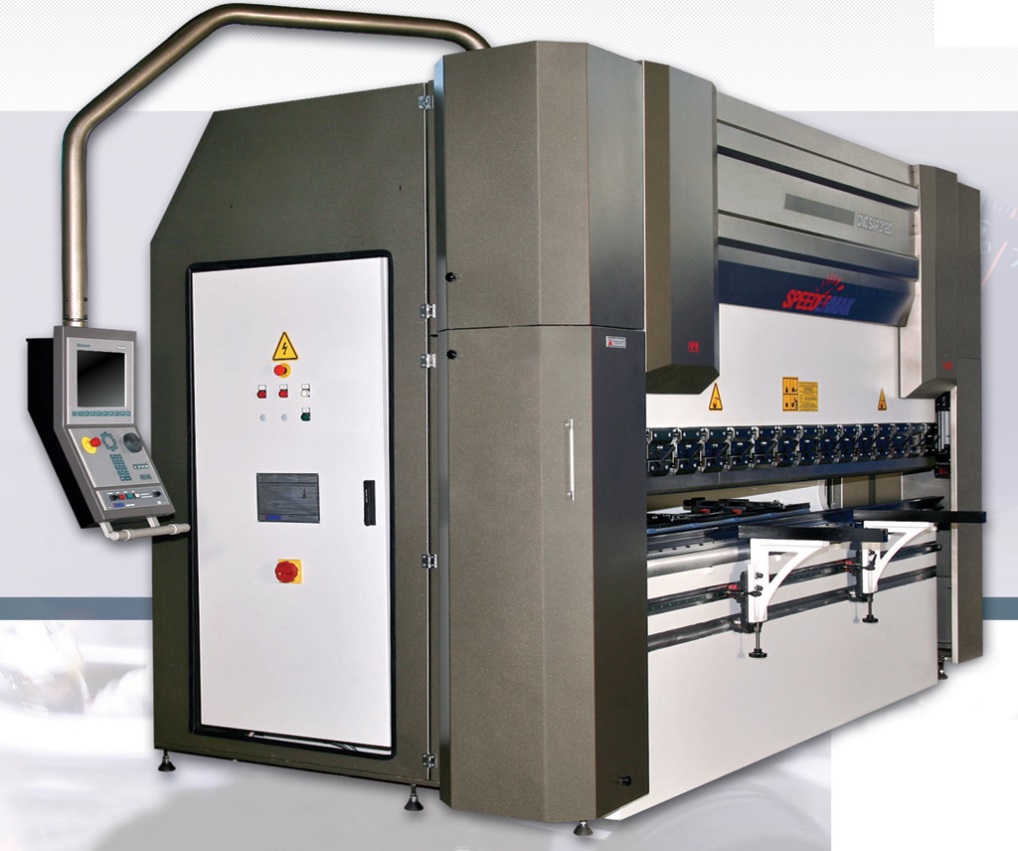

ppecnc_speeder_Lateral

EQUILIBRADO AUTOMATICO mediante indexación de ejes al arrancar la máquina

INCLUIDO

CONTROL NUMÉRICO DELEM

DA-66 2D   CON GRÁFICOS A

COLOR.



GESTIONA   DESDE EL CNC:

  • 4 EJES (Y-1, Y-2, X, R)
  • MESA DE   COMPENSACIÓN
  • TOPE   TRASERO



INCLUIDO

PPECNCSpeeder_CNC

TOPE TRASERO de alta   velocidad conducido por servo-motor sobre guías lineales y husillos a bolas   con tolerancias de +/- 0.01 en los ejes x; r. Que se autoposiciona en cada   paso del plegado.

INCLUIDO

5 BRIDAS   INDEPENDIENTES por metro como soporte de punzón

INCLUIDO

Utillaje estandar montado en máquina

−    Punzones  tratados a 140 kgs. En tramos de 835 mm a toda la longitud   de la máquina.

−  1 punzón   igual al anterior fraccionado en varios tramos con bigornias   laterales.

−    Matriz con 4 bocas anchura 60 mm en tramos de 835 mm a toda la longitud   de la máquina

Incluido

VALVULAS DE ÚLTIMA GENERACIÓN que   permiten un alto rendimiento en las   repeticiones y una perfecta sincronizacion de sus cilindros hidráulicos.

INCLUIDO

        Mesa estrecha:

Nos   asegura un mejor aprovechamiento de la máquina para realizar plegados difíciles.

Cajera autocentrante:

Permite adaptar y centrar las matrices de forma   rápida y precisa, evitando malas posiciones con respecto al punzón.

Mesa de compensación tipo wila   motorizada y regulada por el cnc:

Evita la   perdida de grados en los pliegues de forma automática acorde con las   toneladas aplicadas.

Incluido

Dos soportes delanteros de chapa   deslizantes

Incluido

SEGURIDAD LASER: Permite realizar trabajos muy   precisos sin obstaculizar los movimientos de operarios y materiales,   prevaleciendo en todo momento la seguridad.

INCLUIDO






CONTROL   NUMERICO DELEM-DA-66

PRESTACIONES
Fácil uso   de manejo para usuarios y ahorro en tiempos muertos y pruebas de plegado
­    Programación   gráfica: significa únicamente diseñar el perfil del producto sobre la   pantalla.

­    Cálculo de   secuencias de plegado: el programa BEND EXPERT calcula   automáticamente las secuencias de plegado adecuadas y el usuario puede   examinar en el monitor la pieza a fabricar en simulación bidimensional con el   correspondiente cálculo del desarrollo de la chapa

­    Simulación en   DOS dimensiones (2 D):. También y en función de las características de   la pieza expondrá el orden de plegado para que los útiles tengan acceso y   pueden ejecutar todos los dobleces

­    Librería   de utillaje: El control DA-66 dispone de una página donde colocar todas   las características con medidas de los utillajes que se pueden utilizar

Arquitectura   modular con innovadora electrónica
­    2500 líneas de   programa: para memorizar las piezas deseadas con los útiles necesarios y así   evitar en piezas repetidas una nueva programación. Con ello se consigue   archivar directamente un número muy alto de programas.

­    Disco   suplementario (opcional): para cualquier ampliación de la capacidad de   archivo del control.

­    Sistema de   señalización de errores y ayuda: para evitar fallos en la programación y   operatividad de la máquina. Con ello reduce al mínimo el tiempo de busca del   inconveniente.

Interface   RS 234 o Interface opcional Ethernet para un funcionamiento flexible del DNC.
CARACTERISTICAS TECNICAS
  •   CRT pantalla de 12 pulgadas ( UGA y color).
  •   Capacidad de memoria:
  •   2500 secuencias de   programa.
  •   90 utillajes.
  •   10 intermediarios o   portapunzones superiores.
  •   10 suplementos de   sobremesa.
  •   Numeración de programas   de hasta 7 cifras.
  •   Repetición de programas   / pieza máx. 9999.
  •   Numero de plegado por   piezas máx. 25.
  •   Repetición de plegado   hasta 99 veces.
  •   Almacenamiento de   memoria en disk 3,5”   HD.
  •   Numeración propia de   plano hasta 20 cifras Alfa numérico.
  •   Idioma seleccionable.
  •   Movimiento con volante   de todos los ejes en modo manual.
  •   Disco duro para   ampliación de memoria (opcional).
  •   Salida para PLC
ESPECIFICACIONES DE PROGRAMA:
  •   EJE Y
  •   Resolución
  •   Precisión
  •   Angulo de plegado
  •   Apertura eje  Y (DY)
  •   Mute
  •   Paralelismo Y1-Y2
  •   Tiempo de espera
  •   Velocidad de caída
  •   Distancia de descompresión
  •   Velocidad de   descompresión

0-999,99 mm

0,001 mm

+/- 0,01

0-180º

0-999,99 mm

0-999,99 mm

0 a +/- 50 mm

0-10 s

0,1 – 20,0 mm/s

0-999,99 mm

0,1 – 20,0 mm

  •   EJE X
  •   Resolución (seleccionable)
  •   Retracción posterior
  •   Velocidad de   posicionamiento

0 – 16,000 MM

0,1 – 0,01 MM

0 – 9,999 MM

600 MM/S. MAX

CALCULO AUTOMÁTICO DE   FUNCIONES:
  •   Variación de velocidad.
  •   Zona de seguridad.
  •   Punto de contacto   chapa.
  •   Fuerza de la prensa en   KN.
  •   Secuencia de plegado.
  •   Control de bombeado.
  •   Posición eje R (R1 y   R2).
  •   Posición eje Z (Z1-Z2).
  •   Descompresión.
  •   Milímetros / pulgadas.
  •   Cálculo desarrollo de   chapas.
CONTROL DE EJES
  •   Eje Y
  •   Eje X
  •   Eje R
  •   Eje R-1 R-2
  •   Eje Z-1 Z-2
  •   Eje V
Velocidad ciclo completo y control sincronizado

Servoloop

Servoloop

Servoloop

Servoloop

Cambio útil






FUNCIONES   OPCIONALES:
  •   Ampliación de memoria.
  •   Operaciones en Tandem.
  •   Cálculo informativo de   troquelado.
  •   Control del soporte de   acompañamiento de chapa.
  •   Soporte de chapa en   tope posterior.
  •   Lectura del espesor de   la chapa.
  •   Cambio útiles.
  •   4 posiciones eje R.
  •   Programación ángulo   X1-X2.
  •   Opcional Interface   Ethernet / PCMCIA.
INTERFACE:
  •   DNC-RS 234 C bidireccional.
  •   Topología de   comunicación con bus.
  •   Adicional (hasta 30   módulos).
  •   Conector PC-104.
INCLUYE:
  •   Programa diagnóstico.
  •   Multilenguaje de   diálogo.
  •   Cabezal de ayuda.
  •   “Teach-in” en ejes Y y   X.
  •   Óptica aislado I / O.
  •   Amplificador de válvula   integrada.
