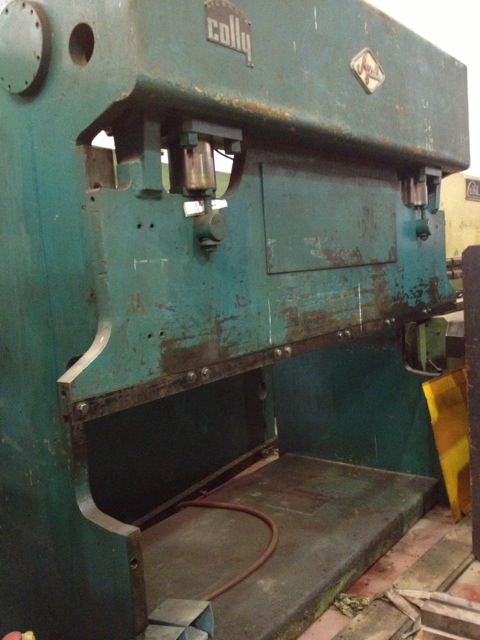

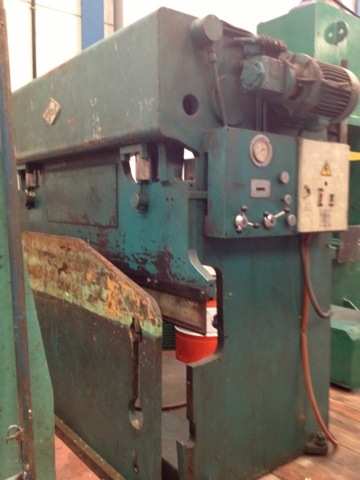

Detalles de fabricación

Equilibrado mecánico: Es indispensable, no se puede averiar y no necesita manutención.

• Guías de acero cromado dura y rectificadas: Fricción sobre Celeron, no necesita manutención.
• La calidad del plegado depende de la rigidez de los elementos que constituyen la máquina. Dos piezas de la misma sección bajo la acción de una misma fuerza F, la fatiga se multiplica por 2 y la flecha x4 cualquiera que sea la resistencia de la chapa utilizada, por eso la mesa normalizada AJIAL escoge la sección más favorable.

Regulación de velocidad de plegado:

Velocidad de aproximación con 2 modelos de marcha:

•  Sensitiva para regulaciones y piezas unitarias
• Automática para trabajos en serie

Velocidad lenta de plegado que evita el “latigazo” y el “contrapliegue”

• Precisión: En cada cilindro un tope mecánico sincronizado pre-regulale, está protegido de todo agente abrasivo exterior, lubrificado automáticamente y bajo presión, garantizando la precisión de paro a 2/100mm Carrera constante, valor exacto y fiel penetración del punzón en la matriz dan resltados regulares en todos lo trabajos. Bajo cada apoyo de mesa existe una regulación de paralelismo micrométrica.

Paralelismo: Paralelismo mesa-trancha riguroso en el punto muerto bajo y plegado exacto gracias a la precisión de paro en el punto muerto bajo.

• Mandos con pre-selecciones de carrera visualizadas: permiten regulaciones simples y centralizadas

Principales características técnicas

Cuello de cisne

Fuerza de retroceso

Carrera regulable

Ancho de mesa

Distancia mesa-trancha

Altura mesa-suelo

Velocidad de aproximación

Velocidad de trabajo

Velocidad de Subida

Potencia motor

Depósito de aceite

Longitud

Anchura

Altura

Peso

2.600   mm

2.100   mm

0-75   tms

400   mm

10 tms

7 – 100 mm

100 mm

300 mm

850 mm

50 mm/seg.

9 mm/seg.

57 mm/seg.

5.5 cv

100 l

2.700 mm

1.750 mm

2.040 mm

3.600 kgs.
