Plegadora hidráulica Ajial de 2.550x50t con CNC 1eje

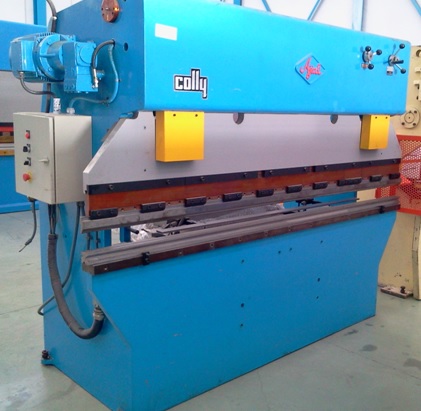

    Plegadora hidráulica Ajial de 2.550x50t con CNC 1 eje, puesta a punto como nueva.

PlegadoraHidraulicaAjial2000x50tCNC1eje

Características técnicas

Paso libre entre montantesLongitud mesa-trancha

Fuerza regulable

Fuerza de retroceso

Carrera regulable

Cuello de cisne

Ancho de la mesa

Distancia mesa-trancha

Altura de trabajo

Velocidad de aproximacion

Velocidad de trabajo

Velocidad de retroceso

Potencia motor

Longitud

Anchura

Altura

Peso

Deposito de aceite

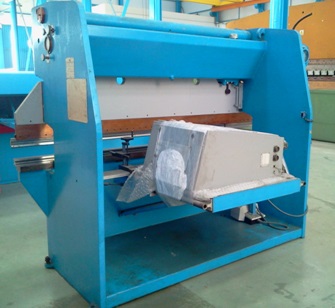

Detalle parte posterior:

PlegadoraHidraulicaAjial2000x50tCNC1eje_atras

2.040mm

2.550mm

50t

8t

0-100

400mm

100mm

300mm

850mm

50mm/seg

9mm/seg

57mm/seg

5.5cv

2100mm

1500mm

2040mm

3400kgs

100l

SISTEMA   AJIAL- COLLY ORIGINAL

EQUILIBRADO   MECANICO:

  • Es indispensable, no se puede        averiar y no necesita manutención

                                      PlegadoraHidraulicaAjial_1

GUIAS EN ACERO   CROMADO DURO, RECTIFICADAS.

  • Fricción sobre Celeron, no        necesita manutención

PlegadoraHidraulicaAjial_GuiasAceroCromado

LA CALIDAD DEL   PLEGADO DEPENDE DE LA RIGIDEZ de los elementos que constituyen la   máquina. Dos piezas de la misma sección bajo la acción de una misma fuerza F,   la fatiga se multiplica por 2 y la flecha x4 cualquiera que sea la   resistencia de la chapa utilizada, por eso la mesa normalizada AJIAL escoge   la sección más favorable

Teoría de la   Flexión

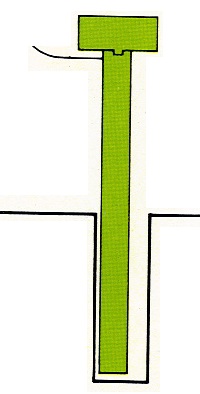

Mesa normalizada   AJIAL

    PlegadoraHidraulicaAjial_TeoriaFlexion

    PlegadoraHidraulicaAjial_Mesa

REGULACION   DE VELOCIDAD DE PLEGADOVelocidad de aproximación con 2 modelos de   marcha:

  •   Sensitiva para regulaciones y piezas unitarias
  •   Automática para trabajos en serie

Velocidad lenta de plegado que evita el   “latigazo” y el “contrapliegue”

PRECISION:En cada cilindro un tope mecánico   sincronizado pre-regulale, está protegido de todo agente abrasivo exterior,   lubrificado automáticamente y bajo presión, garantizando la precisión de paro   a 2/100mmCarrera constante, valor exacto y fiel   penetración del punzón en la matriz dan resltados regulares en todos lo   trabajos.

Bajo cada apoyo de mesa existe una   regulación de paralelismo micrométrica.

    PlegadoraHidraulicaAjial_Precision
PARALELISMO:Paralelismo   mesa-trancha riguroso en el punto muerto bajo y plegado exacto gracias a la   precisión de paro en el punto muerto bajo.      PlegadoraHidraulicaAjial_Paralelismo
MANDOS CON PRES-SELECCIONES DE CARRERA VISUALIZADAS: Regulaciones   simples y centralizadas      PlegadoraHidraulicaAjial_Mandos
