Plegadora hidráulica Ajial de 3.000x170t con CNC Fagor a 2ejes

Plegadora hidráulica Ajial de 3.000x170t con CNC Fagor a 2ejes

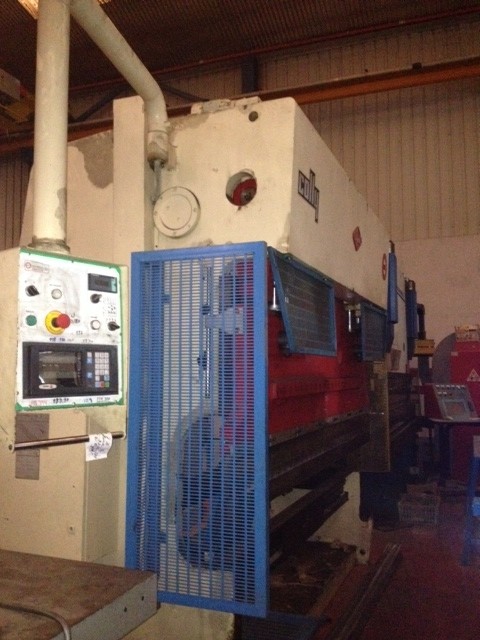

PLEGADORA AJIAL 3000X170 CNC 2 EJES (1)

La plegadora Ajial es una de las máquinas mejor fabricadas del mercado, con sencilla mecánica y elementos de alta calidad, por lo que apenas requiere manutención. El plegado que obtenemos es de alta calidad y precisión en escasos segundos de tiempo de plegado.

Características técnicas:

Paso libre entre montantes: 2.600 mm

Longitud de plegado: 3.050 mm

Fuerza de plegado: 170t

Fuerza de retroceso: 24t

Carrera regulable: 7-250mm

Cuello de cisne: 300mm

Ancho de la mesa: 190mm

Distancia mesa-trancha: 500mm

Altura de trabajo: 850mm

Velocidad de aproximación: 50mm/seg

Velocidad de trabajo: 6,8mm/seg

Velocidad de retroceso: 48mm/seg

Potencia motor: 15kw

Dimensiones (lxaxh): 3.390×1.630×2.920 mm

Peso: 14t

Capacidad depósito de aceite: 220l

Otros detalles:

  • Equilibrado mecánico: Es indispensable, no se puede averiar y no necesita manutención.
  • Guías de acero cromado dura y rectificadas: Fricción sobre Celeron, no necesita manutención.
  • La calidad del plegado depende de la rigidez de los elementos que constituyen la máquina. Dos piezas de la misma sección bajo la acción de una misma fuerza F, la fatiga se multiplica por 2 y la flecha x4 cualquiera que sea la resistencia de la chapa utilizada, por eso la mesa normalizada AJIAL escoge la sección más favorable.



  • Regulación de velocidad de plegado:

Velocidad de aproximación con 2 modelos de marcha:

      •  Sensitiva para regulaciones y piezas unitarias
      • Automática para trabajos en serie

Velocidad lenta de plegado que evita el “latigazo” y el “contrapliegue”

  • Precisión: En cada cilindro un tope mecánico sincronizado pre-regulale, está protegido de todo agente abrasivo exterior, lubrificado automáticamente y bajo presión, garantizando la precisión de paro a 2/100mm Carrera constante, valor exacto y fiel penetración del punzón en la matriz dan resltados regulares en todos lo trabajos. Bajo cada apoyo de mesa existe una regulación de paralelismo micrométrica.

PLEGADORA AJIAL 3000X170 CNC 2 EJES (2)
