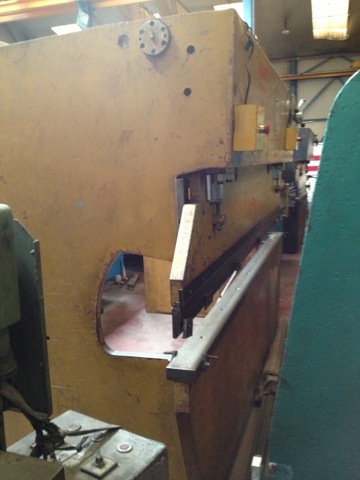

Plegadora hidráulica Ajial de 3000x65t

Plegadora hidráulica Ajial de 3000x65t

Plegdaora hidráulica Ajial de 3000x65t

Plegdaora hidráulica Ajial de 3000x65t

Principales   características técnicas

Paso   libre entre montantes

Longitud   de mesa

Potencia   en toneladas (regulable)

Potencia   de retroceso

Carrera regulable

Ancho   de mesa

Distancia mesa-trancha

Altura de trabajo

Velocidad de aproximación

Velocidad   de trabajo

Velocidad   de subida

Potencia   de motor

Dimensiones   (largoxanchoxalto)

Peso

Depósito de aceite

2.600   mm

3.050   mm

65   tm

10   tm

7-100mm

100   mm

300 mm

850 mm

50 mm/seg

9   mm/seg

57   mm/seg

5.5   cv

3200x1750x2040   mm

4.200   kg

220   l

Precisión en el   plegado

  •   Tope sincronizado pre-regulable de cada cilindro
  •   Carrera constante en todo el plegado
  •   regulación de paralelismo mesa-trancha micrométrica


SISTEMA   AJIAL- COLLY ORIGINAL

EQUILIBRADO   MECANICO:
  • Es indispensable, no se puede averiar y no necesita manutención
GUIAS EN ACERO   CROMADO DURO, RECTIFICADAS.

  • Fricción sobre Celeron, no        necesita manutención
LA CALIDAD DEL   PLEGADO DEPENDE DE LA RIGIDEZ

de los elementos que constituyen la   máquina. Dos piezas de la misma sección bajo la acción de una misma fuerza F,   la fatiga se multiplica por 2 y la flecha x4 cualquiera que sea la   resistencia de la chapa utilizada, por eso la mesa normalizada AJIAL escoge   la sección más favorable

Teoría de la   Flexión

Mesa normalizada   AJIAL

REGULACION   DE VELOCIDAD DE PLEGADO

Velocidad de aproximación con 2 modelos de   marcha:

  •    Sensitiva para regulaciones y piezas unitarias
  •   Automática para trabajos en serie

Velocidad lenta de plegado que evita el   “latigazo” y el “contrapliegue”

PRECISION:

En cada cilindro un tope mecánico   sincronizado pre-regulale, está protegido de todo agente abrasivo exterior,   lubrificado automáticamente y bajo presión, garantizando la precisión de paro  a 2/100mm

Carrera constante, valor exacto y fiel   penetración del punzón en la matriz dan resltados regulares en todos lo   trabajos.

Bajo cada apoyo de mesa existe una   regulación de paralelismo micrométrica.

PARALELISMO:

Paralelismo   mesa-trancha riguroso en el punto muerto bajo y plegado exacto gracias a la   precisión de paro en el punto muerto bajo.


MANDOS CON PRES-SELECCIONES DE CARRERA VISUALIZADAS:

Regulaciones   simples y centralizadas
