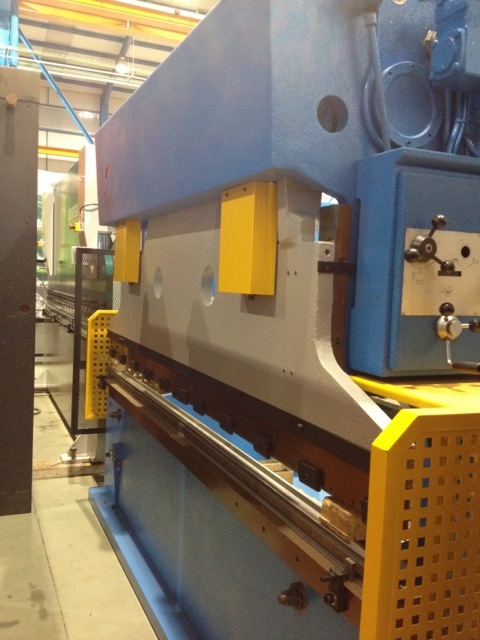

Plegadora hidráulica Ajial de 3000x90t

Plegadora hidráulica Ajial de 3.00x90t


Características técnicas:

Características técnicas:

  • Paso libre entre montantes: 2.600mm
  • Longitud de mesa:.3.050mm
  • Potencia en toneladas (regulable): 90t
  • Potencia de retroceso: 19t
  • Carrera regulable: 7-200mm
  • Cuello de cisne: 120mm
  • Ancho de mesa: 140mm
  • Distancia mesa-trancha: 400mm
  • Velocidad de trabajo: 7mm/seg
  • Velocidad de subida: 42mm/seg
  • Potencia de motor: 7,5cv
  • Dimensiones (largoxanchoxalto): 3.430×1.560×2.550mm
  • Peso: 9t
  • Depósito de aceite:150l

Calidad de plegado asegurada con sistema COLLY:

La calidad del plegado depende de la rigidez de los elementos que constituyen la máquina. Dos piezas de la misma sección bajo la acción de una misma fuerza F, la fatiga se multiplica por 2 y la flecha x4 cualquiera que sea la resistencia de la chapa utilizada, por eso la plegadora Ajial integra:

  •  Mesa normalizada AJIAL fabricada con la sección más favorable según la Teoría de la Flexión para minimizar lo máximo posible este efecto.
  • Equilibrado mecánico: Es indispensable para la precisión del plegado, no se puede averiar y no necesita manutención.
  • Guías en acero cromado duro rectificadas.
  • Fricción sobre Celeron, no necesita manutención.

Regulación de velocidad de plegado:

Velocidad de aproximación con 2 modelos de marcha:

  • Sensitiva para regulaciones y piezas unitarias.
  • Automática para trabajos en serie.

Velocidad lenta de plegado que evita el “latigazo” y el contrapliegue.

Precisión:

En cada cilindro un tope mecánico sincronizado pre-regulale, está protegido de todo agente abrasivo exterior, lubrificado automáticamente y bajo presión, garantizando la precisión de paro a 2/100mm.

Carrera constante, valor exacto y fiel penetración del punzón en la matriz dan resultados regulares en todos lo trabajos.

Bajo cada apoyo de mesa existe una regulación de paralelismo micrométrica.

Paralelismo

Paralelismo mesa-trancha riguroso en el punto muerto bajo y plegado exacto gracias a la precisión de paro en el punto muerto bajo.

Mandos con pres-selecciones de carrera visualizadas:

Este tipo de mando permiten realizar las regulaciones de una forma simple y centralizada.
