Plegadora hidráulica sincronizada Ferry PCN-4400 de 4.000x400t a 3 ejes (Y1-Y2-X y mesa de compensación



Plegadora hidráulica sincronizada Ferry PCN-4400 de 4.000x400t a 3 ejes (Y1-Y2-X) y mesa de compensación

prensa-pcn6200









Datos técnicos

Longitud   de plegadoDistancia   entre montantesPotencia   de máquina

Cuello   de cisne

Carrera   del cilindro

Distancia   mesa-trancha

Recorrido   tope trasero

Altura   de trabajo

Velocidad   de aproximación (ajustable)

Velocidad   de trabajo (ajustable)

Velocidad   de retroceso

Potencia   de motor

Capacidad   depósito de aceite

Refrigerador   de aceite

Soporte   delantero de chapa fijo

Dimensiones:

−         Ancho total

Ancho   de mesa

Ancho   de máquina

−         Largo total

−         Alto total

4.100 mm.

3.550 mm.

400 tms.

400 mm.

300 mm.

585 mm.

800 mm.

1.000 mm.

0-11 mm/seg.

7 mm/seg.

90 mm/seg.

30 kw.

185 l.

Incluido

Incluido



2.550 MM.

340 MM.

1.800 MM.

5.450 MM.

3.250 MM.





Configuración de la máquina

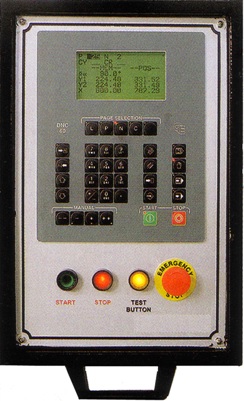

Control numérico Cybelec   DNC 60 PS:

Control electrónico que de forma conversacional demandará los datos   conocidos: espesor de chapa, tipo de material, longitud de la pieza, ángulos,   etc… para de forma automática efectuar los cálculos adecuados y permitir la   construcción del producto.

Complementa la información con un cálculo del desarrollo total de la   pieza que una vez construida se puede archivar en el dnc para sucesivas   ocasiones, archivar en pc( salida rs-232), ó destruirlo.

Cuando la pieza es única y de pocos o simples doblados se procede a   través del control con una rapidez muy superior a cualquier regulación manual   de máquina.

−     Memoria de punzones y matrices (20 matrices, 30   punzones)

−     Memoria de 999 programas de 13 plegados cada uno

−     99 opciones de repetición por pliegue

−     Gran precisión de posicionamiento con ajuste de   velocidad, presión y paralelismo

−     Ajuste de la velocidad de trabajo y de la velocidad   rápida

−     Corrección independiente de los ejes y-1, y-2

−     Retracción del eje x automática ó programable

−     Tiempo de espera bajo presión programable

−     Ajuste de la carrera en la pagina principal del control

−     Punto del cambio de velocidad rápida/lenta regulable   con programación (punto mute)

−     Secuencias de plegado programables

−     Información en pantalla de la posición del material   (anverso-reverso)

−     Posibilidad de efectuar plegados curvados con la   introducción del radio y paso deseado

−     Teclado de membrana con avisos luminosos

−     Rs-232 para extracción de datos

−   Conversión   automática de diferente sistemas de medida

PCN_CybelecDNC60









Ejes y-1, y-2 sincronizados mediante encoder lineal con una   precisión de 0,01 mm.Todos   los modelos PCN son de tablero móvil descendente, su configuración es cnc de   tres ejes (Y1, Y2, X) situados en cada cilindro y tope trasero. Su   regulación es automática, permitiendo no obstante la corrección de forma   independiente, lo que garantiza un plegado simétrico en los dos extremos de   las chapas. El eje X pertenece al tope posterior que regula la medida de cada   ala deseada y su desplazamiento es rápido, automático y programable.
TopeConocido como eje X,   es desplazado sobre husillo a bolas y doble guía mediante la programación en   el control. Efectúa los movimientos de forma automática para conseguir la   medida de alaAdecuada   en cada doblado.
Sistema   hidráulicoSituado en la parte   superior trasera de la máquina y totalmente accesible de forma manual, este   conjunto dispone de una válvula proporcional de presión y dos grupos de   válvulas (uno por pistón) el cual incluye para cada uno de ellos una   electroválvula de velocidad rápida y una de velocidad lenta y posición   (proporcional de última generación) que regula electrónicamente el punto de   plegado de forma centesimal.Así   mismo el conjunto está adaptado a la normativa vigente e incluye válvulas de   seguridad y transductores de posición en las mismas
Características   eléctricasLos   componentes eléctricos utilizados en la fabricación de las máquinas blecken   son siemens alta calidad y fácil adquisición en el mercado.



UtillajeEl   sistema de amarre superior estándar es tipo promecam, no obstante puede   incorporarse cualquiera. Los punzones se entregan en unidades de 835 mm. Y   bajo demanda con las fracciones deseadas. La matriz inferior situada sobre la   mesa de trabajo viene en origen con 4 bocas autocentrantes de 835 mm de   longitud para los distintos espesores de chapa y en toda la longitud de la   máquina. Al igual que los punzones puede ser fraccionada.
5 bridas por metro   con blocaje rápido para soporte de punzónSituadas   entre el tablero superior y el punzón, permite salvar en caso de mal uso o   por el propio desgaste en el tiempo, las marcasO   deformaciones irreparables que podría ocasionarse al tablero. Tienen una   función de sufridera y con su extracción y rectificado permite mantener el   punto de trabajo en situación óptima.

La medida individual es de 150 mm y van colocadas 5 por cada metro lo   que permite disfrutar de una distancia entre ellas para  aumentar las opciones de trabajo sobre   piezas de alas altas. También son de blocaje rápido y con un simple   movimiento puede extraerse el punzón sin necesidad de aflojar tornillos.

     PPE-CNC_Bridas
GuiasEl tablero   superior se desliza en su descenso sobre unas guías  templadas y rectificadas con mínimas   tolerancias, ajustables y con una placa sintética para facilitar el   deslizamiento.Estas guías están   situadas en cuatro puntos de la máquina (dos en cada lateral) y se ubican en   la parte superior e inferior del tablero con lo que se garantiza un perfecto   descenso.Se   consigue evitar los movimientos inadecuados en caso de doblar  sin la precaución necesaria y permite   garantizar una mayor precisión que cualquier máquina cuyo tablero es  guiado sobre dos puntos
Compensación   automática de la deflexión en el bastidor.En cada montante   lateral de la plegadora se ha fijado una sólida estructura en forma de “c”   conocida como submarco o submontante. Aunque estos están sujetos en la base   lateral de la máquina, quedan libres en la parte superior para no verse   afectados por la deflexiónDel   bastidor. Sobre esta parte están montados los encoders lineales que   transmiten la posición  exacta a las   válvulas proporcionales de los ejes y-1    y-2 (los cilindros). Con este sistema se garantiza un perfecto plegado   en grados. PPE-CNC_Cuello
Mesa cajera   autocentrante de compensación motorizadaPermite adaptar y   centrar de modo rápido y eficaz las matrices, optimizando los tiempos muertos   de ajuste y evita el riesgo de rotura de utillajes.En origen   tiene un mecanizado con unas décimas de bombeado para la compensación de   flecha en el plegado. La ausencia de soldadura permite en el futuro cuando   por desgaste pierde este bombeado extraerla y proceder a su mecanización para   adaptarla a sus características de origen.

     PPE-CNC_Mesa
