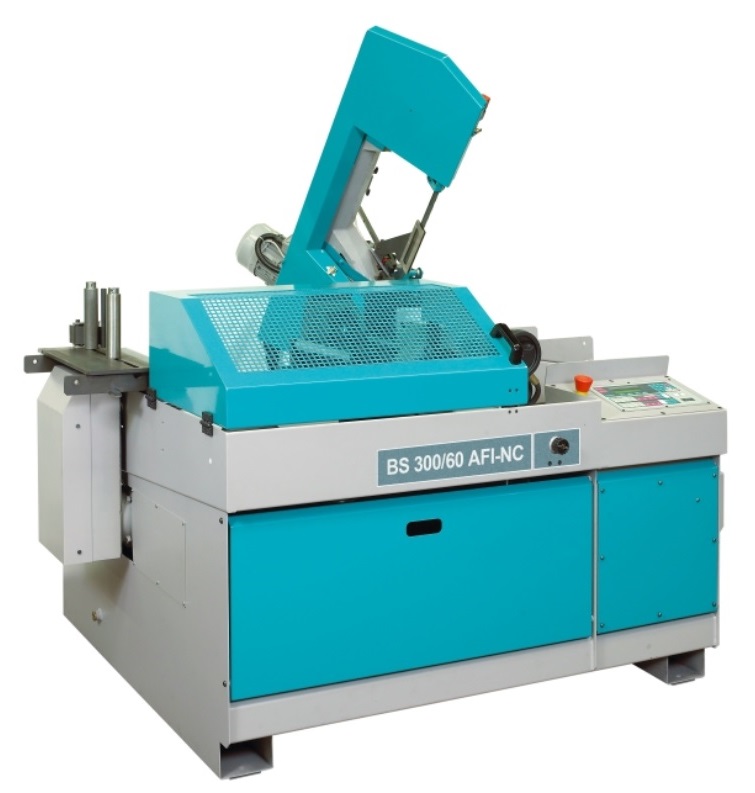

Sierra de cinta BS-300/60 AFI-NC

Sierra de cinta BS-300/60 AFI-NC

  •   Sierra de cinta automática, adecuada para metales   macizos y perfilados.con giro de ángulo de corte 0° – 45° a la izquierda en   modo automático y  60º en modo   automático.
  •   Patines con piezas de metal duro en su interior.
  •   Mando de control numérico con posibilidad de   programar y memorizar hasta 99 programas con 99 medidas de longitud y   cantidad diferentes.
  •   Visualización por pantalla de velocidad de hoja,   longitud y cantidad de cortes.
  •   Alimentador con movimiento eléctrico y tornillo a   sinfin de esferas.
  •   Carrera máxima de 520 mm.
  •   Alimentación incremental con cálculo automático   del espesor de la hoja y repetición de las carreras.
  •   Programación desde el teclado de las longitudes de   corte (desde 4 hasta 30.000 mm) con repetición automática de las carreras.
  •   Control total de los accionadores de la máquina   con señalización de las anomalías.
  •   Variador de velocidad de hoja con inverter electrónico   de serie.
  •   Dispositivo mecánico (palpador) para detectar el comienzo   del corte en manera automática.
  •   Mordaza del alimentador montada sobre chapa   flotante.
  •   Desplazamiento con manguitos de esferas sobre   guías cromadas y templadas.
  •   Columna monobloque (preparada para ser   transportada en pallet)
  •   Cepillo limpiavirutas

Capacidad de corte

SIERRA DE CINTA CON  MOVIMIENTO HIDRÁULICO Y GIRO AUTOMATICO A   0º-45º Y SEMIAUTOMATICO A 60º

                                                                        SierraCintaImetBS300-60AFI-NC






CARACTERISTICAS   TECNICAS

Desarrollo de hoja

2.765x27x0,9 mm

Potencia de motor

1,5 kw

Velocidad de hoja (regulable)

18-110 m/min

Longitud mínima de corte

4 mm

Carrera del alimentador (con reposición)

515 mm

Recorte final

210 mm

Capacidad de corte a 90° rectangular a paquete

Máx.: 250×120 mm

Min.: 120×20 mm

Altura plano de trabajo

870 mm

Depósito de refrigerante

100 l

Dimensiones (LxAxH)

1800x1850x1880 mm

Peso

680 kg

CONFIGURACION   DE LA MAQUINA

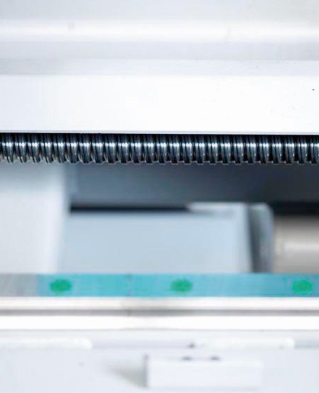

−          Tornillo   adelantadorEn todas   las sierras de cinta automáticas y de control numérico, el movimiento del   carro es mediante un tornillo sinfín y un motoreductor controlado por un inverter.     SierraCintaImetBS300-60AFI-NC_Husillo
−          Sensor   de posición BS 300En todas   las sierras BS 300 semiautomática y automática el punto de inicio corte se   detecta de forma automática a través del sensor de posición integrado.     SierraCintaImetBS300-60AFI-NC_Corte

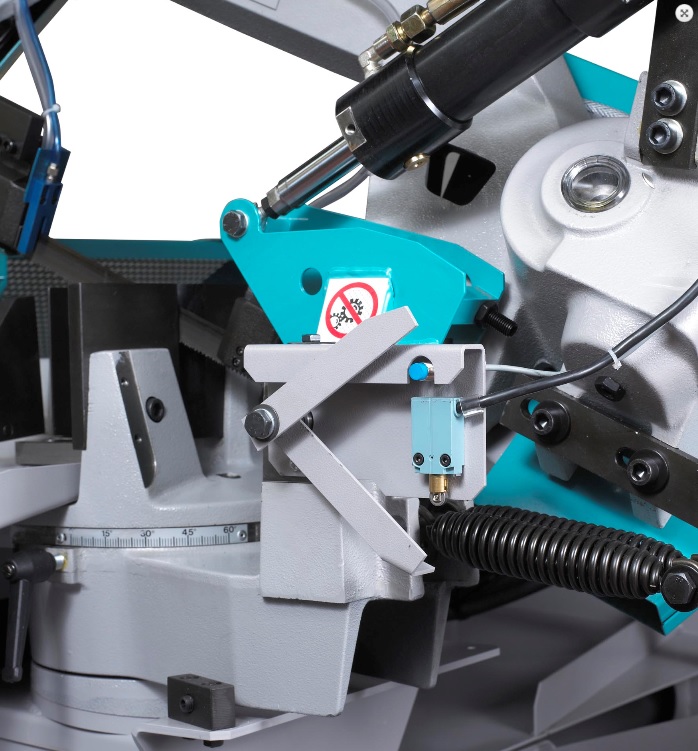

−          Final   de carrera corte BS 300En todas   las sierras de cinta semiautomáticas y automáticas el punto final de corte es   detectado a través de una palanca que activa un microinterruptor de fácil   colocación. SierraCintaImetBS300-60AFI-NC_FinalCarrera

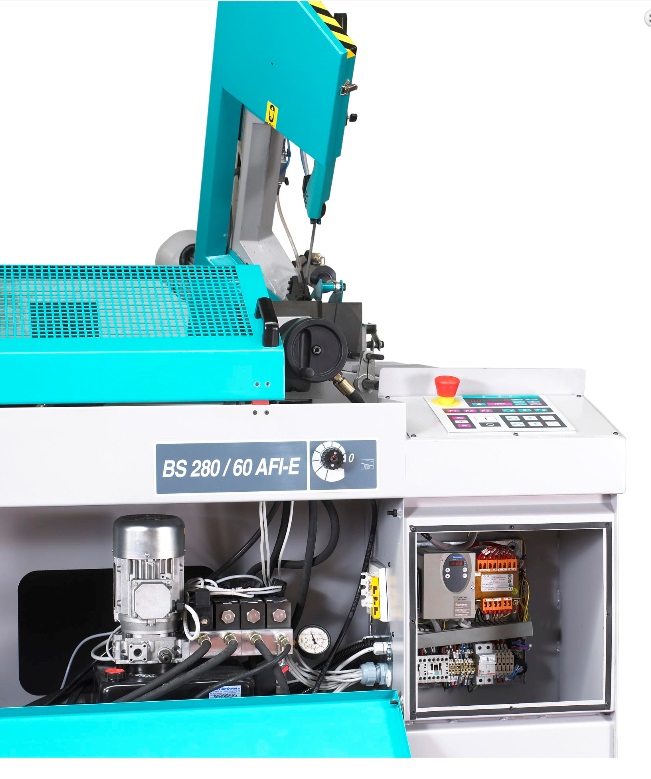

−          Centralita   hidráulica y cuadro eléctrico BS 300 AFIPosición   cómoda de la unidad hidráulica para facilitar el mantenimiento, cuadro   eléctrico situado debajo del panel de control.     SierraCintaImetBS300-60AFI-NC_CentralitaHidraulica
−          Regulación frontal del tensado de la hoja y   microinterruptor de control.
−          Carter   cubrehojaFinal de   carrera en carter y tensor de la hoja conectados con el circuito de puesta en   marcha.

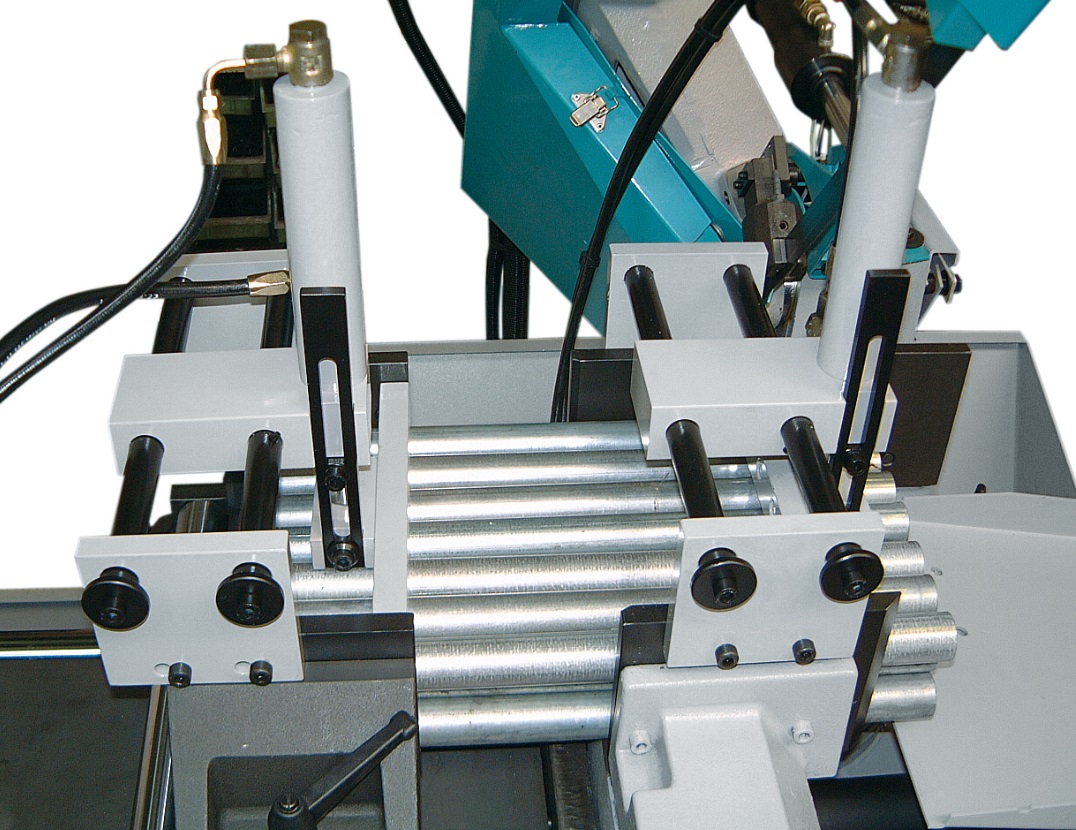

SierraCintaImetBS300-60AFI-NC_Pisador

−          Mando eléctrico en posición fija con posiconador   de bloqueo.
−          Base  y   protecciones ajustables
−          Adaptación automática de las posiciones de inicio   corte mediante dispositivo de acercamiento rápido con sensor de contacto.
−          Magnetotérmico con bobina de tensión mínima

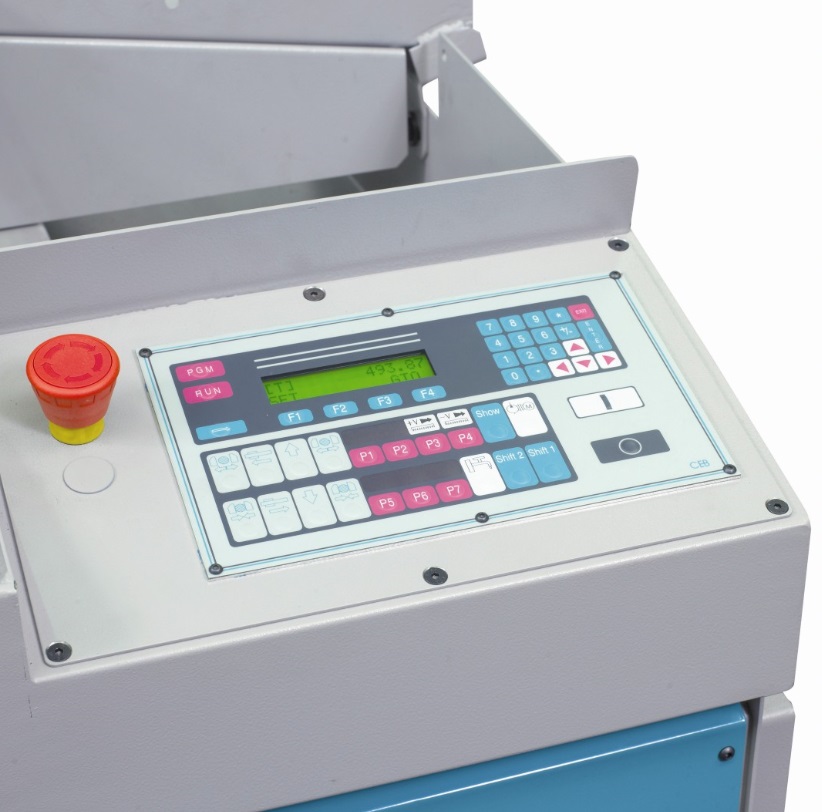

−          Control   por microprocesador con programación desde el cuadro de mandos de   todas las funciones operativas de la máquina−          Visualización de las condiciones de trabajo,   duración de la hoja velocidad de rotación , cortes totales tiempo de ciclo   absorción del motor por led−          Autodiagnóstico con menú de búsqueda de averías     SierraCintaImetBS300-60AFI-NC_CNC
−          Mordaza   frontal fija hidráulica

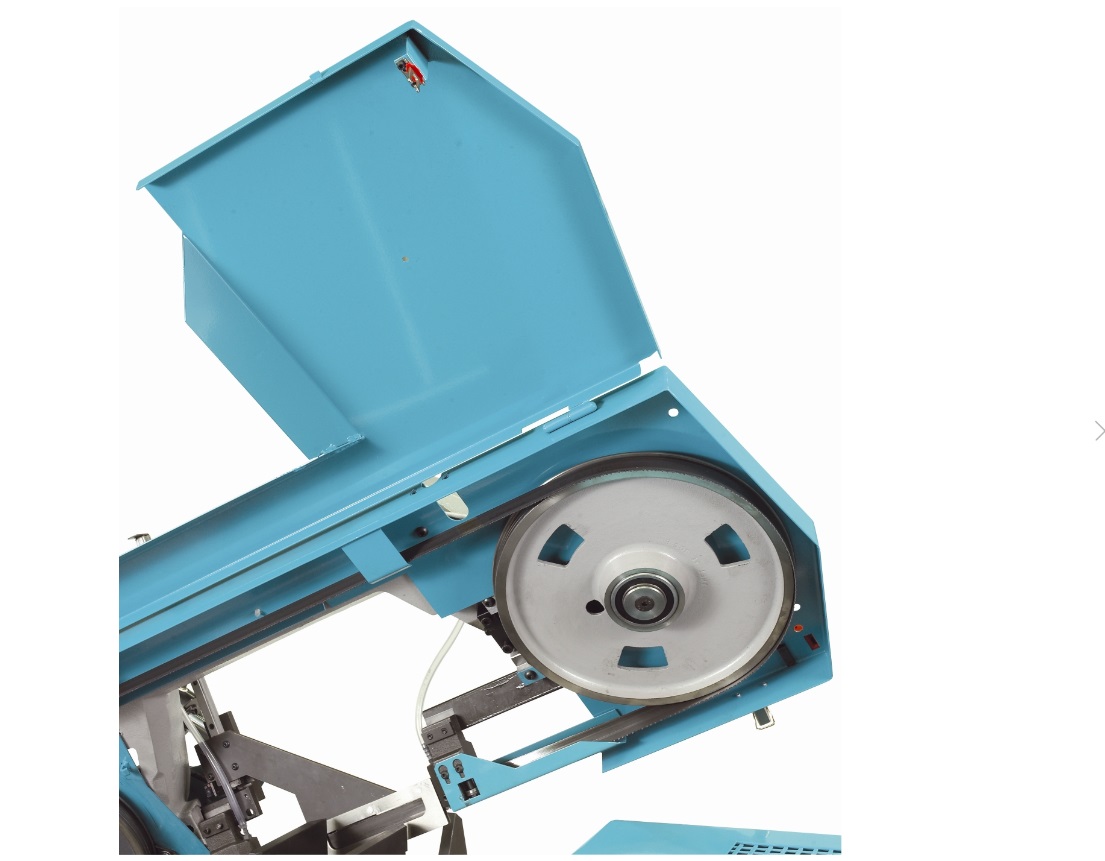

−          Arco con selección tubular cerrada con que permite   una puesta en tensión mecánica de la hoja con detección eléctrica. SierraCintaImetBS300-60AFI-NC_Volante
−          Cojinetes ajustables con rodillos cónicos   colocados en el eje oscilante que permiten compensar el juego y el desgaste.
−          Hoja bimetálica
−          Depósito y electro-bomba para refrigeración   lubrificada y pistola de lavado
−          Central hidráulica con aceite y temporizador para   apagado automatico
−          Reductor monobloque en baño de aceite
−          Cepillo limpia-hoja
−          Fijación con barra ajustable
−          Variador electrónico de velocidad

ACCESORIOS   OPCIONALES

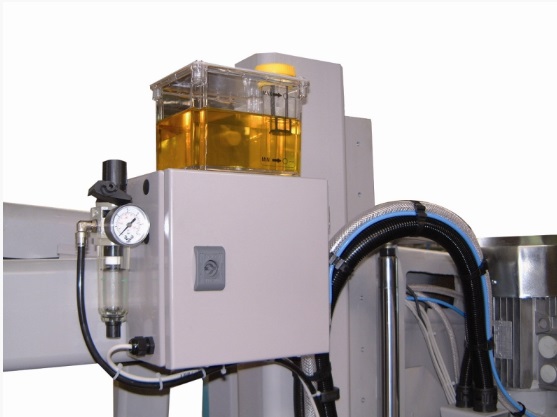

Lubricación mínimal: Evita la dispersión   de refrigerante líquido típico (aceite emulsionable), la vida de la hoja no   está afectada en modo alguno. SierraCintaImetBS300-60AFI-NC_Lubricación

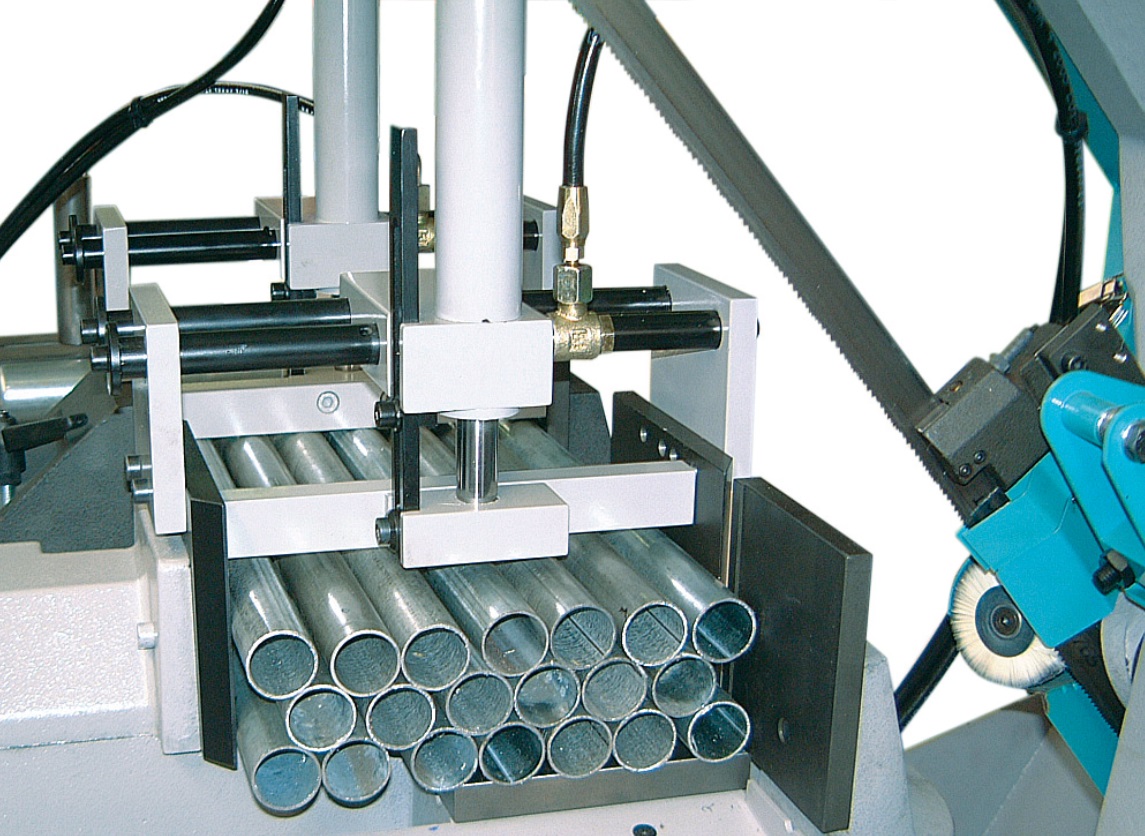

Corte de paquetesPrensor   hidráulico para corte de paquetes. SierraCintaImetBS300-60AFI-NC_CortePaquetes

  Descargar ficha técnica
