Sierra de cinta para corte de paneles Opus 1500SL



Sierra de cinta para corte de paneles Opus 1500SL

La máquina OPUS 1500SL está fabricada en acero electrosoldado y normalizado. Es una máquina con arco móvil.

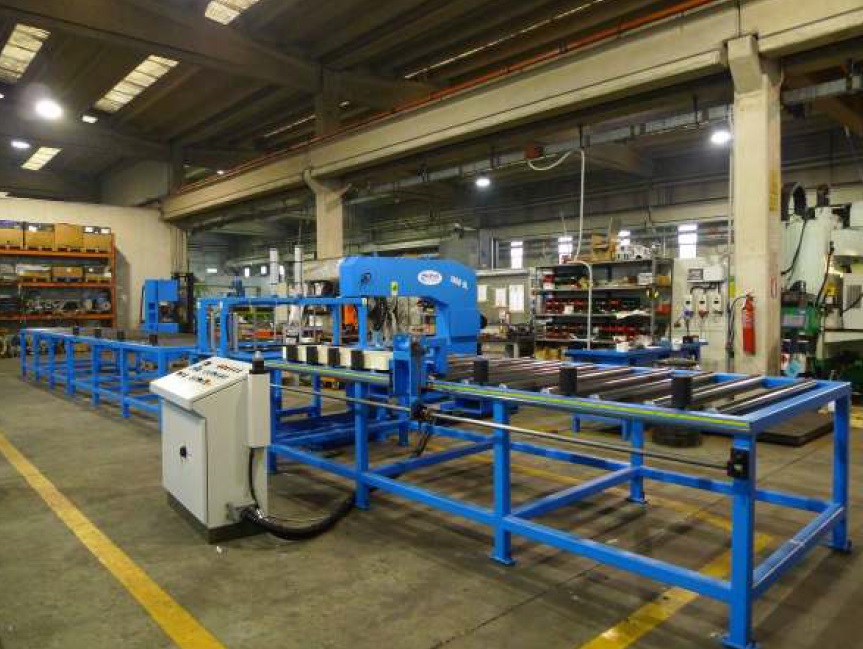

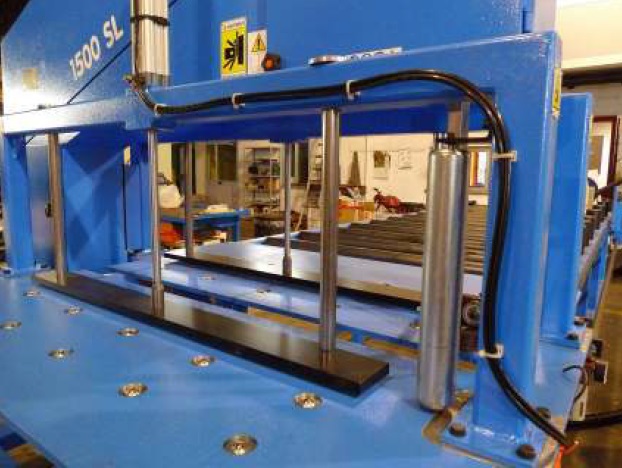

SierraCintaOpus1500SL    SierraCintaOpus1500SL_Detalle3

Características técnicas:

Cuello columna: 1400mm

Diámetro de los volantes: 500mm

Nº de volantes: 3

Máximo espesor: 600mm

Recorrido del arco: 1000mm

Ancho cinta: 20mm

Longitud cinta: 5.670mm

Velocidad cinta: 20-120mt/min

Potencia motor principal: 4Kw

Potencia motor hidráulico: 0,75 kw

Altura de salida piezas Aprox.: 1000mm



Detalles de fabricación:

El arco está realizado en acero electrosoldado y normalizado. Dentro del arco hay 3 volantes:

  • El volante inferior, montado directamente en los ejes del volante accionado por un reductor.
  • El volante intermedio, montado en la corredera, que permite tensar la cinta por medio de un volante manual.
  • El volante superior es loco y gira en un eje a través de rodamientos.

El motor de la cinta es accionado por un inverter. La velocidad puede modificarse en el control remoto (mt/min).

Los volantes están protegidos por sólidas tapas con finales de carrera de seguridad que evitan que se realice cualquier movimiento peligroso mientras las tapas estén abiertas.

El arco se desliza sobre dos guías lineales, accionadas por un cilindro hidráulico. La velocidad de avance se puede ajustar por medio del regulador hidráulico.

En la base de la máquina se encuentra el depósito hidráulico.

La mesa está hecha de acero y es fija. Está equipada con tornillos de nivelación, sobre ella se sitúan dos mordazas neumáticas verticales y esferas que ayudan al operario a mover el material en posición.

La cinta se guía en dos posiciones: uno bajo la mesa (guía inferior) y la otra sobre un brazo regulable (guía superior). Ambas están hechas con en función del espesor a cortar. Ambas están hechas con placas de metal duro ajustables.

El brazo guía superior se desplaza hacia arriba y hacia abajo. Se puede regular por medio de un volante manual.

Esta sierra semiautomática está controlada por PLC LOGO Siemens.

El voltaje auxiliar está a 24VAC, de acuerdo a las normas CE sobre este tema.

El armario eléctrico viene refrigerado mediante ventilación forzada.

El panel de control está hecho con pulsadores de Telemecanique (nivel de protección IP65)

El panel de control está en una posición ergonómica en la parte frontal de la máquina.

El tanque hidráulico tiene una capacidad de 15 litros. La bomba es de flujo fijo.

El grupo hidráulico está situado dentro de la base de la máquina

El grupo electroválvulas montado sobre el tanque es del tipo Duplomatic. En la misma posición hay reguladores de presión y manómetros para las diferentes funciones de la máquina.



Accesorios incluidos en máquina:

  • Regulador de avance hidráulico
  • Mordazas hidráulicas
  • Motor de la cinta controlado por inverter
  • Ciclo semiautomático
  • Una hoja de cinta
  • Aceptación en fábrica
  • Manual de instrucciones

Accesorios opcionales disponibles:

  • Portapatín giratorio 0-90°
  • Sistema de medición manual de la pieza
  • Mesa Rodillos locos de 4 Mts de longitud



Otros detalles:

SierraCintaOpus1500SL_Detalle1

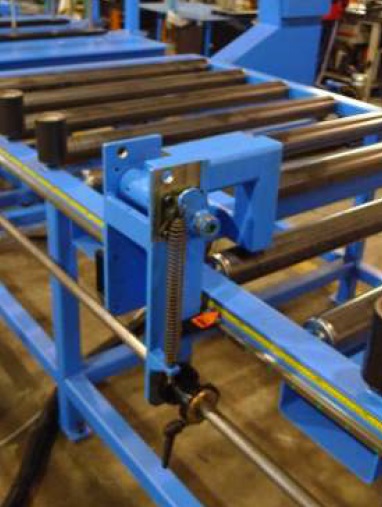

SierraCintaOpus1500SL_Detalle2

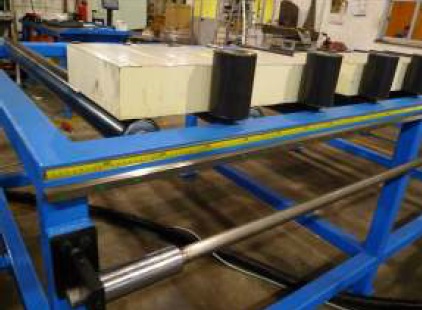

SierraCintaOpus1500SL_Detalle
