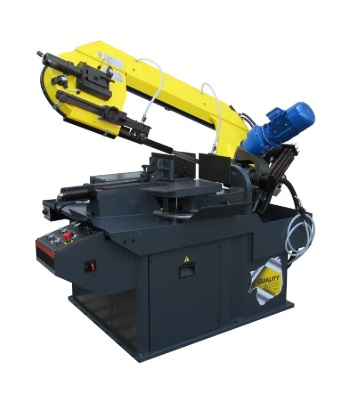

Sierra de Cinta PEGASUS XL

Sierra de Cinta PEGASUS XL

  • Sierra de cinta semiautomática para cortes de 0° a 60° hacia la derecha y 0° a 45° hacia la izquierda. Despunte hasta 60° hacia la izquierda.
  • La estructura del arco se compone de 3 partes: aleación especial de aluminio, acero y fundición.
  • Dispositivo de movimiento arco mediante cilindro hidráulico y regulación de bajada mediante válvula compensada puesta en posición frontal, para optimizar el corte.
  • Tensado dinamométrico de la hoja y micro ruptura cuchilla. Reductor de engranajes de dientes oblicuos cementados rectificados y lubricados con grasa de larga duración.
  • Variación de frecuencia VHZ 16÷120 m/min para una amplia gama de velocidad de la cuchilla.
  • Fijación volante motor a un grupo brida mediante cojinetes cónicos contrapuestos.
  • Cepillo limpieza hoja accionada mediante motorreductor.
  • Dispositivo de guía hoja de acción combinada de cojinetes laterales, plaquitas widia y cojinete de presión.
  • Mordaza de bloqueo material de fundición de posicionamiento manual provista de dispositivo de deslizamiento rápido de cremallera y cilindro de bloqueo hidráulico.
  • Unos amplios platos templados, sustituibles, garantizan la duración del plano de apoyo material.
  • Deslizamiento mordaza de derecha a izquierda sobre guías lineales con tope de medida y sistema de bloqueo.
  • Plano de trabajo y mandos montados para obtener la máxima ergonomía.
  • Rotación arco con topes a 0°, hacia la derecha y hacia la izquierda a 45° y 60°.
  • Visualización digital ángulo de corte.
  • Grupo de rodillos en el lado de carga puesto en la base provisto de 2 rodillos para apoyar el material y deslizables sobre guías lineales para garantizar el apoyo del material también durante el corte a grados.
  • Base robusta de estructura metálica con chapas de diferente espesor y protecciones para contener las virutas.
  • Tanque refrigerador con capacidad de 80 litros integrada en la parte superior de la base y bomba eléctrica para la refrigeración de ambos los dispositivos guía hoja.
  • Centralita hidráulica para la alimentación del cilindro arco y del cilindro mordaza.
  • Cuadro eléctrico con tensión auxiliar 24VAC, interruptor de bloqueo puertas y mandos operador.
  • Protección contra sobrecorrientes y cortocircuito.
  • Grado de protección IP 55.
  • Panel electrónico de mandos: visualización ángulo de corte, selección velocidad hoja, dispositivo cuenta piezas, selección refrigerador y almacenamiento en la memoria de la altura corte.
  • Visualización alarmas máquina y función autodiagnóstica

Caracerísticas técnicas:

Desarrollo de hoja: 4.470x34x1.1mm

Velocidad de hoja: 16:120

Potencia motor: 3kw

Peso: 1.190kgs

Dimensiones: 1.200×2.300×1.600mm



Tabla de corte:

PEGASUS XL_tabla de capacidades

PEGASUS XL_tabla de capacidades
