Afiladora de cuchillas industriales ELITE CU

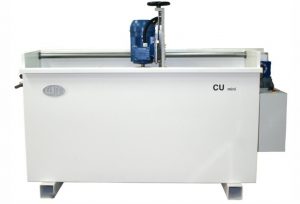

Afiladora de cuchillas ELITE CU
Spread the love

Afiladora de cuchillas industriales ELITE CU

La afiladora  de cuchillas industriales ELITE CU está disponible con diferentes medidas de plato: 1000, 1500, 2030, 3060 y 4090 mm.

La CU PRO es la máquina indicada para los trabajos más duros y precisos con la máxima velocidad.  Este modelo es el más avanzado para la fabricación y afilado de cuchillas en serie. Incorpora un nuevo cabezal de afilado pensado para evitar el óxido. Lleva un motor de transmisión directa que permite que tenga un 20% menos de consumo (o un 20% más de potencia de motor comparada con el resto de motores que incorporan las afiladoras de cuchillas).

Afiladora de cuchillas ELITE CU
Afiladora de cuchillas ELITE CU

Funcionamiento de la afiladora

La afiladora Elite CU es de funcionamiento muy rápido y sencillo, que consta de las siguientes funciones:

  1. Potenciómetros para la selección de velocidad del carro, cantidad total a desbastar, cantidad parcial a desbastar (cantidad por pasada del carro) y lapeado/ciclo de acabado.
  2. Interruptor de encendido del motor de la muela: A un lado el motor gira a contrafilo y al otro lado a favor de filo.
  3. Interruptor para activar/desactivar el plato magnético (En máquinas equipadas con plato magnético).
  4. Activación de la refrigeración.
  5. Parada de emergencia.
  6. Interruptor Start de inicio de ciclo automático Y Stop de paro.
  7. Interruptores para subir/bajar la muela en modo manual.

Sencillo ajuste de parámetros:

Con el panel programable de fácil uso podemos ajustar los parámetros de trabajo de forma manual, como si fuera una máquina de “antes” pero con un CNC por dentro, perfecto para el afilado de cuchillas a nuestra medida. Se puede programar un ciclo de desbaste con una bajada y velocidad del carro, y para acabar un ciclo de acabado fino.

Panel de control - ELITE CU

Plato magnético de agarre extra fuerte

Geometría optimizada para el mejor agarre de las cuchillas: Misma fuerza de agarre en el extermo del plato o en el centro: por estrechas que sean sus cuchillas se sujetan perfectamente en el filo del plato, y en procesos de rectificado donde la pieza se sujeta en el medio el agarre se realiza igualmente con la máxima fuerza.
La sujeción más fuerte del mercado en afiladoras de cuchillas. Y por si no es suficiente, está disponible de forma opcional el sistema de super-polaridad: Con un agarre aumentado en un 20%.

Plato magnético para la sujeción de las cuchillas - ELITE CU

Lapeado

En caso de seleccionar el lapeado con el potenciómetro, se realizarán tantas pasadas de lapeado como se haya seleccionado.
En este modo la máquina disminuye automáticamente la velocidad del carro a un 50% de la velocidad seleccionada durante el desbaste. En cualquier momento se puede variar esta velocidad mediante el potenciómetro de regulación de velocidad del carro.

Desplazamiento del carro libre de vibraciones

El sistema mediante correa dentada evita vibraciones aislando lo máximo posible la conexión carro-cabezal y evitando costoso manteminientos de otro tipo de piezas de desgaste.

CU PRO - Sistema desplazamiento carro libre de vibraciones

¿Afilado a favor de filo o a contrafilo?

Mediante el interruptor de encendido de la muela, se puede seleccionar el giro de la piedra a favor o en contra del filo de corte de la cuchilla.
Además la máquina incorpora de serie un portamuelas de cambio simple y fácil: mediante 6 tornillos situados en la parte superior.

CU PRO - Sistema portamuelas



Equipo de refrigeración con decantación

Un refrigerante limpio siempre permite una mayor calidad de afilado. Por ello los equipos de refrigeración, a parte de ser muy fáciles y accesibles para limpiar, incorporan un sistema de decantación de gran eficacia. Se puede montar en el frontal de la máquina o en su parte trasera, o lateral para ganar espacio según cada instalación.

Equipo de refrigeración de las cuchillas - ELITE CU

Afiladora CNC de cuchillas ELITE modelo CU PRO - Equipo de refrigeración

CARACTERÍSTICAS TÉCNICAS ELITE CU

  • Guías lineales con recirculación de bolas en el carro.
  • Motor de la muela de 5,5 CV y transmisión directa. Disponible opcionalmente de 7,5 CV.
  • Precisión de bajada del cabezal: 0,01 mm.
  • Husillo trapezoidal en el eje Z con engrasador automático.
  • Arrastre del carro con correa dentada: Movimiento del carro fluido y sin marcas en la cuchilla
  • Alta capacidad de líquido refrigerante sobre la cuchilla mediante 2 difusores regulables independientemente.
  • Ciclo automático de trabajo con incrementos de pasada y ciclo de acabado automáticos y ajustables.
  • Plato mecánico giratorio de 0 a 90º de ancho 150 mm. y 1000, 1500, 2030, 3060, 4090, 5120 o 6150 mm. de largo útil de trabajo.
  • Divisor angular para la rotación precisa del plato magnético de 0º a 90º disponibles como opción.
  • Engrase centralizado automático del husillo del cabezal y engrase continuo del cabezal.
  • Velocidad del carro ajustable sin escalones de 1 a 20 m/min.
  • Carrera de afilado ajustable libremente en cualquier momento del programa: Trabaja en un lado y prepara el otro.
  • Corona portasegmentos disponible como opción.
  • Depurador magnético a discos disponible como opción.
  • Equipo de refrigeración. Se puede ubicar debajo de la máquina, para ahorrar espacio, en un lateral o en la parte trasera de la máquina.
CU 1000 CU 1500 CU 2000 CU 3000 CU 4000
Longitud máxima de cuchilla 1200 mm. 1700 mm. 2230 mm. 3260 mm. 4290 mm.
Ancho máximo de cuchilla 300 mm.
250 mm. para rectificados en plano.
Medidas del plato 1000×150 mm. 1500×150 mm. 2030×150 mm. 3060×150 mm. 4090×150 mm.
Tipo de plato Con fijación mecánica.
Opcional magnético de 150 mm. de ancho.
Separación máx. plato-muela 120 mm.
Potencia del motor 4 kW (5,5 CV).
Opcional: 5,5 kW (7,5 CV.)
Diámetro de la muela ø200 y ø250 mm.
Corona portasectores ø250 mm. disponible opcionalmente
Velocidad del carro 1 a 20 m/min.
Medidas 1800 x 950 x 1800 mm. 2300 x 950 x 1800 mm. 2830 x 950 x 1800 mm. 3860 x 950 x 1800 mm. 4890 x 950 x 1800 mm.
Peso neto 690 kg. 890 kg. 1290 kg. 1890 kg. 2290 kg.

Accesorios opcionales:

  • Cambio rápido de muela
