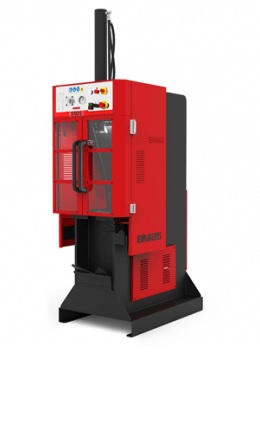

La Brochadora Hidráulica BM25 es una máquina para realizar entallas o chaveteros en todo tipo de piezas: Piñones dentados, poleas, engranajes. También se utiliza como prensa para enderezar, desatrancar piezas oxidadas, montar y desmontar cojinetes, rodamientos, dollas…
Esta máquina brochadora o entalladora, está fabricada en cuerpo monobloque de acero soldado y mecanizado. Es una máquina para realizar entallas o chaveteros en todo tipo de piezas: Piñones dentados, poleas, engranajes… Muy versátil y de fácil uso.
Configuración de la máquina:
- Mesa monobloque mecanizada
- Bancada inferior paletizada para poder transportar fácilmente la máquina al lugar de trabajo o almacenar.
- Iluminación led frontal
- Accionamiento manual para controlar mejor el brochado.
- Bajo nivel de ruido, mejorando así la calidad de trabajo del operario.
- Resguardos frontales de policarbonato que permiten ver el proceso de brochado.
- Apertura frontal con bisagras de seguridad.
- Utillaje suministrado de serie para el posicionamiento de las piezas. Este útil se ajusta y fija a la mesa de trabajo en la posición exacta para que la pieza a brochar se sitúe fácil y rápidamente en la posición correcta. Sin necesidad de sujetar la pieza.
- Aceite hidráulico CEPSA HIDRAULICO HM 68
Características técnicas
- Potencia del Motor: 2,2 Kw / 3 Cv. (Hp).
- Tensión a 3 fases: 230/400 V.
- Potencia Hidráulica: 10 Tn.
- Capacidad máxima de brochado: 25 mm.
- Velocidad de trabajo: 24 mm/s.
- Velocidad de retroceso: 54 mm/s.
- Caudal de la bomba 7,5 Litros.
- Capacidad del depósito hidráulico: 25 litros
- Recorrido del vástago: 600 mm.
- Cuello de cisne: 300 mm.
- Diámetro máximo de la pieza: 600 mm (Para medidas distintas consultar con el fabricante)
- Dimensiones mesa: 420 mm X 420 mm.
- Resguardos frontales de policarbonato
- Iluminación de mesa de brochado
- Regulación de presión.
- Normativa CE.

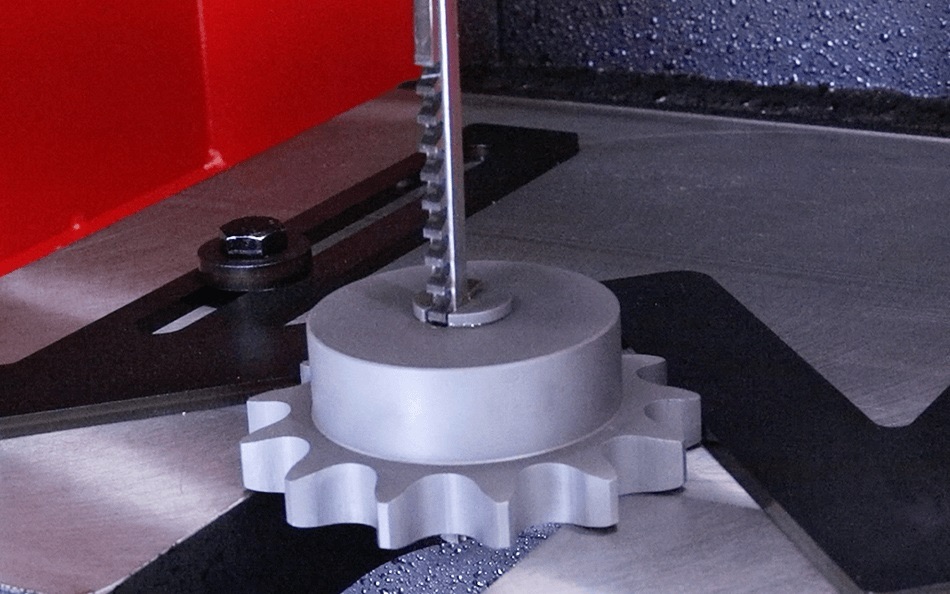

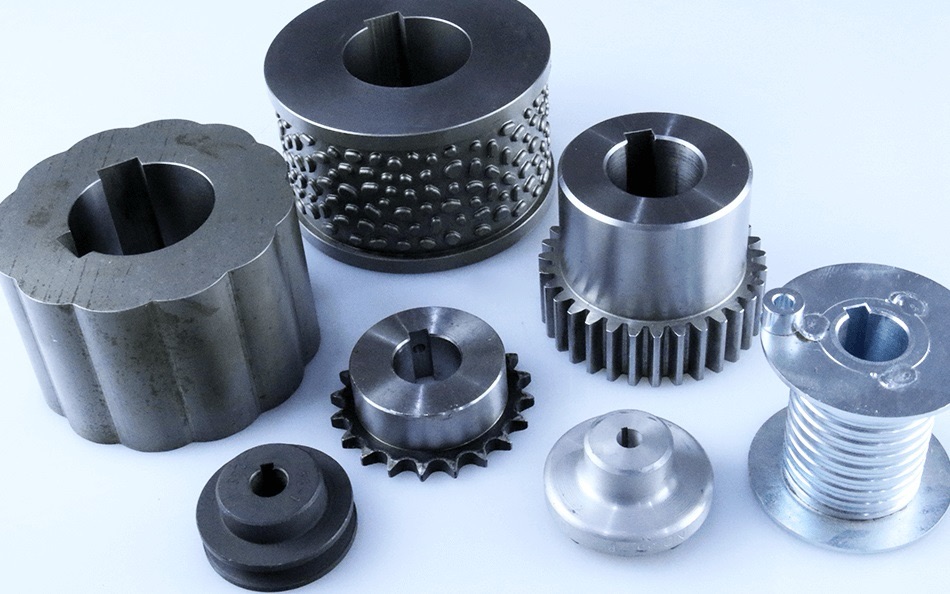

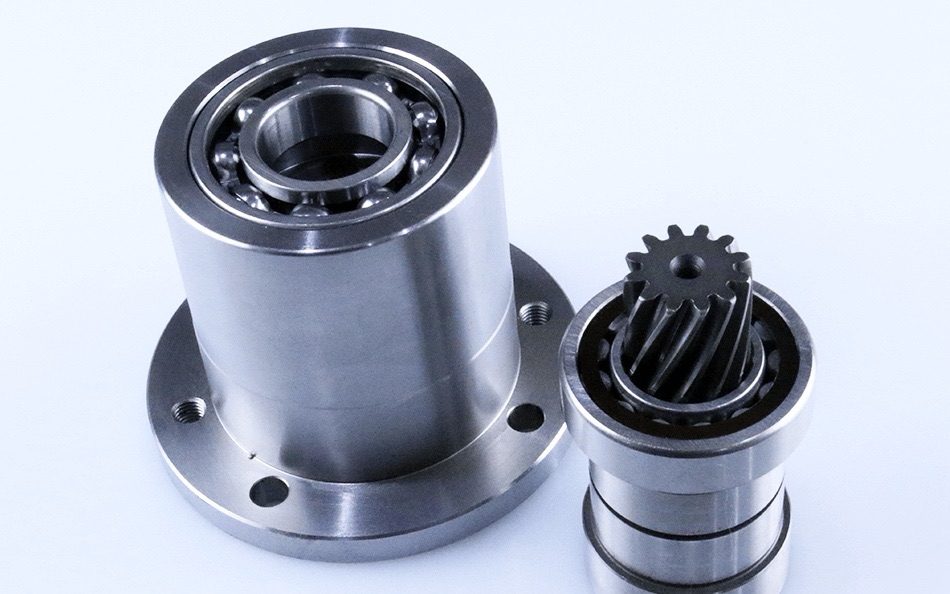

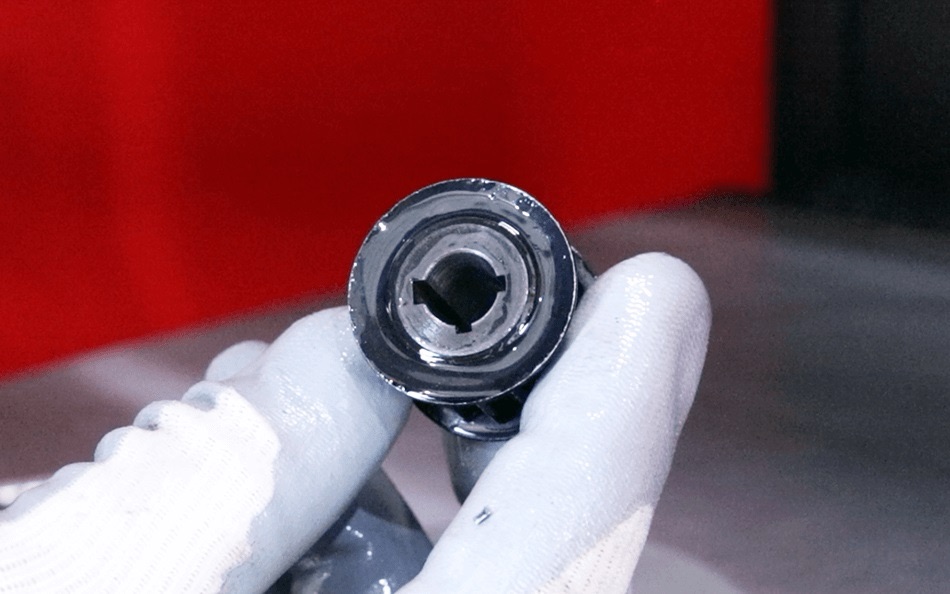

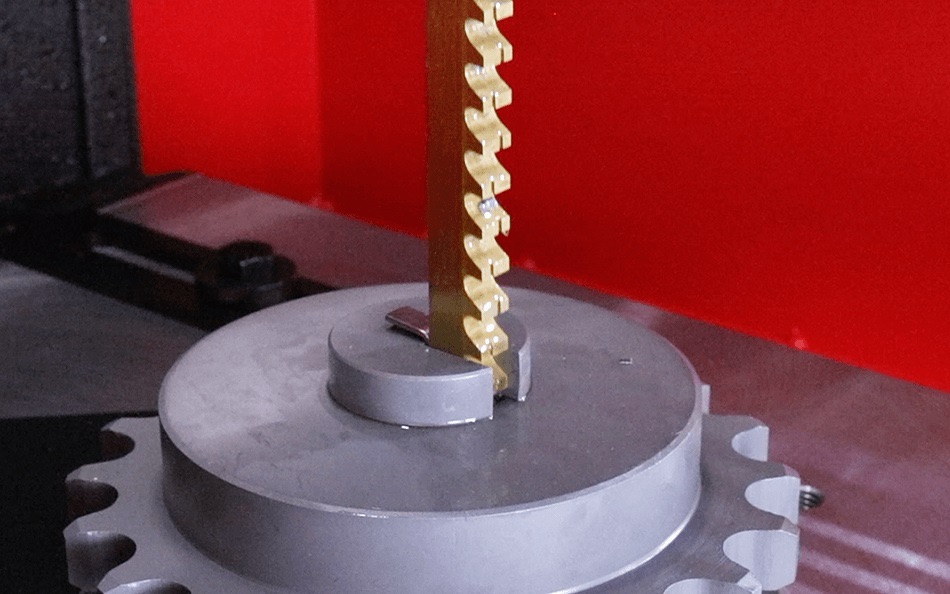

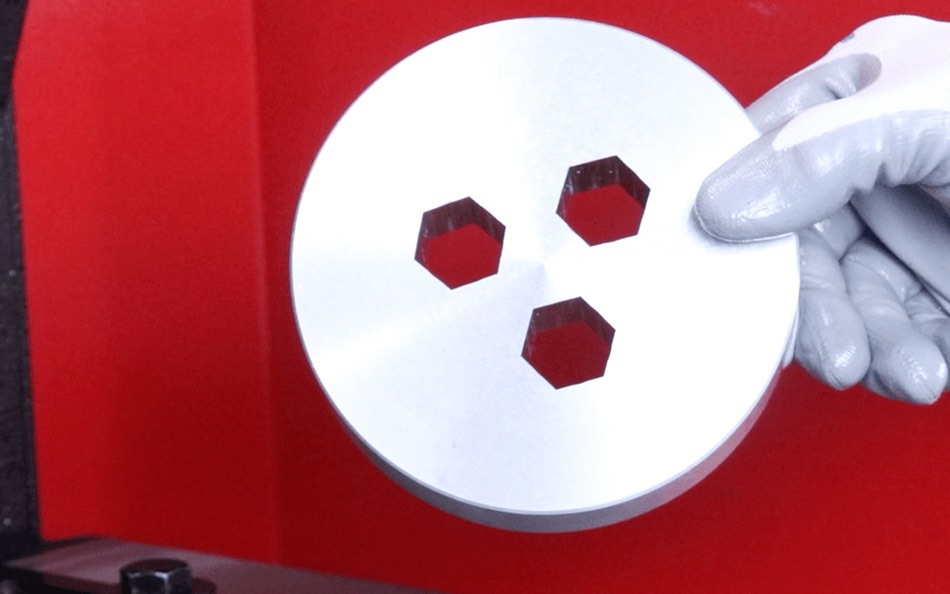

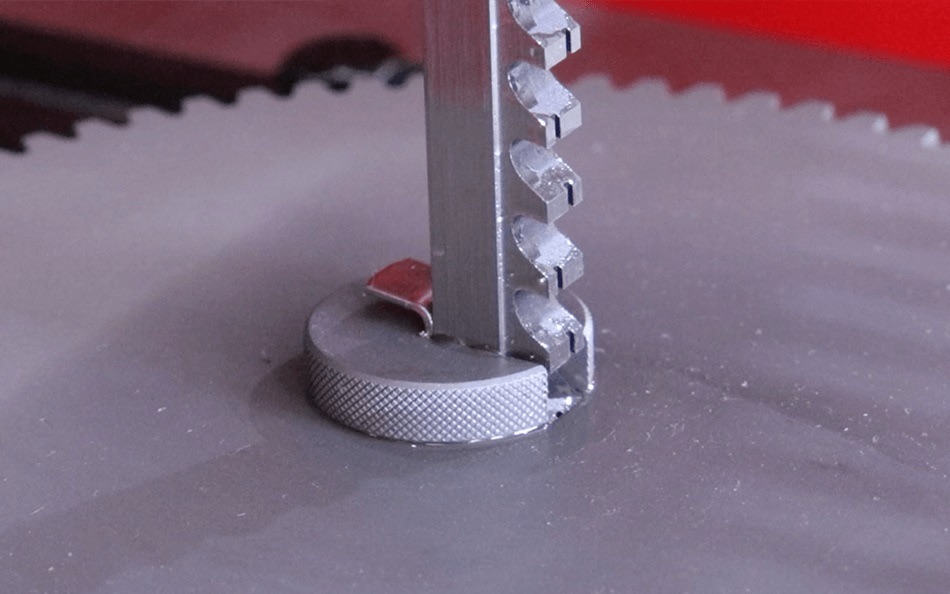

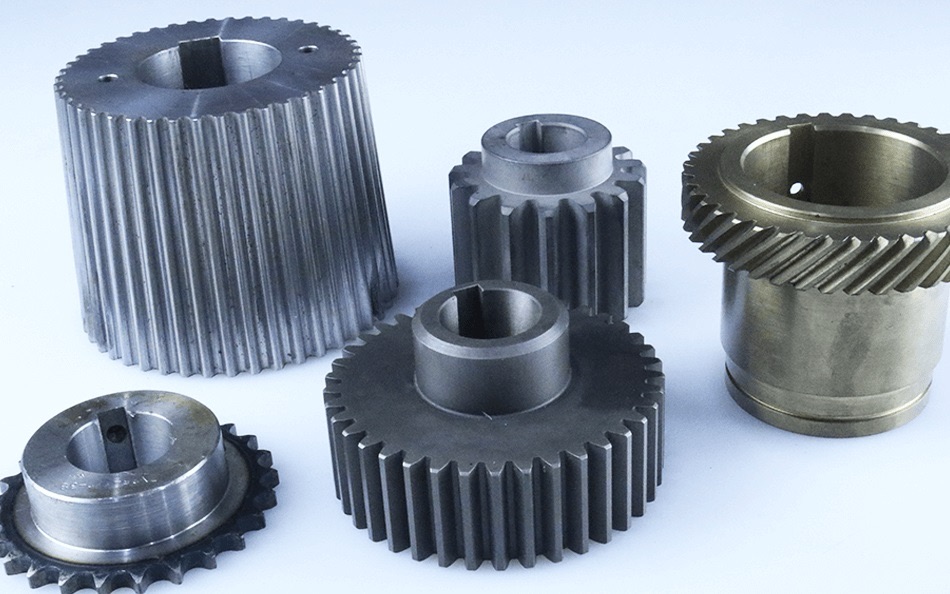

Ejemplos
