Cilindro Hidráulico de 4 rodillos 4RHS 25-245

El modelo de cilindro 4RHS es de un sólo motor , caja de cambios y par. La bomba comienza la lubrificación con la fuerza que viene desde el motor eléctrico y con la ayuda de válvulas  electromotor y circuito hidráulico se transmite la potencia a la  caja de cambios directamente.

El rodillo superior está montado en la caja de cambios y se facilita el movimiento con el par motor que gira a la vez los engranajes. En este modelo de cilindro, los rodillos laterales e inferior son locos y giran en conjunto con el material. Los rodillos laterales suben y bajan hidráulicamente de forma lineal, es lo que llamamos el movimiento orbital. El rodillos inferior se mueve hacia arriba y hacia abajo mediante el sistema de rampa. En todos los rodillos se utilizan rodamientos de bolas, el movimiento es orbital.

El de control digital que se monta en el panel, hace posible conocer la posición de los rodillos laterales e inferior de forma digital así como ajustar sus límites.

Cilindro para chapa de 4 rodillos 4RHS

Cilindro para chapa de 4 rodillos 4RHS

Características principales:

Longitud útil de rodillos Número de rodillos

Diámetro rodillos centrales

Diámetro rodillos laterales

Velocidad de curvado (dos velocidades)

Potencia del motor

Peso

Largo total

Ancho total

Alto total

2.550 mm

4

245   mm

180   mm

1.5   – 6 m/min

7,5   kw

5.700   kgs

4.800mm

1.425mm

1.470mm

Tabla de capacidades teóricas de curvado (42kg/mm2):

Ø interior mínimo

Espesor máximo a  pre –   curvar en los 2.050mm

Espesor máximo a  curvar   en los 2.050mm

368m

8mm

10 mm

1.225mm

10 mm

13 mm

  •

Configuración de la   máquina:

  • Esta máquina es   especialmente adecuada para chapas de peso ligero o semi-ligero de diversos   radios.
  • Rodillo inferior de   posicionamiento hidráulico (movimiento ascendente y descendente) con   disposición piramidal del conjunto de los cuatro rodillos.
  • Dos rodillos laterales,   que permiten una doble sujeción (los rodillos inferior y laterales presentan   un sistema de equilibrado que garantiza un perfecto paralelismo y una producción   de gran calidad).
  • El rodillo superior se   mueve gracias a un motor hidráulico acoplado a un engranaje planetario   (equipado con un sistema de protección de sobrecarga). Los rodillos laterales   también son móviles, mientras que el inferior queda libre.
  • El movimiento de los   rodillos laterales se realiza mediante unos pistones.
  • 3 displays digitales   permiten fijar la posición de los rodillos.
  • Cabezal hidráulico   basculante para facilitar la apertura del rodillo y extracción de la virola   terminada.
  • Todas las operaciones se llevan a cabo desde   una consola móvil independiente (panel de control).
  • Robusta estructura de   acero soldado que evita tensiones.
  • Rodillos de acero al   carbono de gran dureza y resistencia al calor, sometidas a controles de   estructura no destructivos. Tratados por inducción. Si se precisan requisitos   especiales, puede pulirse la superficie.
  • Dispositivo para el   curvado cónico.
  • Sistema de equilibrado   hidráulico incorporado.
  • Dos velocidades de   trabajo que se gestionan desde el panel de mandos.
  • Lubrificación   centralizada.
  • Elementos hidráulicos:   grupo motor y bomba, válvulas de presión, electroválvulas, control del   aceite, etc. Se usan componentes de la marca Duplomatic   (Italia).
  • Sistema de emergencia:   barrera de seguridad alrededor de la máquina y botón de paro.
  • Componentes eléctricos:   Siemens (Alemania).
  • Reductores BREVINI o   COMER.
  • Cumple las normas de   seguridad europeas (marcado CE) y posee el certificado ISO 9000.
  • Manual en español.

 Descargue catálogo completo otros detalles

Accesorios   opcionales

Soporte hidráulico   Central y soportes hidráulicos laterales: ideal para soportar virolas de gran peso y   dimensiones.

  CilindroHidraulicoSahinler4RHSS20-280_SustentadorCentral

CNC ESA/GV Kvara a 4   ejes o unidades NC de visualización gráfica con pantalla táctil Panel   Easyview de 10.4”    CilindroHidraulicoSahinler4RHSS20-280_CNC
Expulsor hidráulico de   chapas.
Rodillos cimentados y   pulidos.
Variador con regulación   infinitesimal de velocidad.

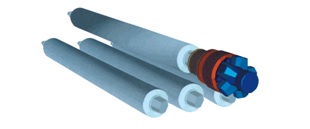

Disposición de los ejes (1 eje motriz):

CilindroHidraulicoSahinler4RHS20-260_Rodillos

Ejemplos de curvado:CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaCilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaPoligonalCilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOvalCilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaPoligonal1CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOvalo1CilindroHidraulicoSahinler4RHSS20-280_EjemploVirolaOvalo2



Otros detalles

CilindroHidraulicoSahinler4RHSS20-280_Motor CilindroHidraulicoSahinler4RHSS20-280_Cabezal CilindroHidraulicoSahinler4RHSS20-280_Basculante
