Cilindro hidráulico Ferry de 2.550×20/25mm de 3 rodillos para calderería pesada

Cilindro curvador Ferry 3RHSS
Spread the love

Cilindro hidráulico Ferry de 2.550×20/25mm de 3 rodillos para calderería pesada

Cilindro hidráulico de gran robustez fabricado según las normas de seguridad CE.

3RHSS_principal



Características técnicas:

Longitud de curvado: 3.100mm
Espesor de curvado: 20mm
Espesor de precurvado: 16mm
Diametro de rodillos laterales: 320mm
Diametro de rodillo superior: 350mm
Potencia de motor: 22kw
Velocidad de trabajo: 1.5-5m/min
Largo: 5.500mm
Ancho: 1.700mm
Alto: 1.850mm
Peso: 14t

Configuración de la máquina

  •  Realización sencilla de virolas de radios completos o variables.
  • Movimiento de los rodillos laterales mediante pistones hidráulicos.
  • Protección de sobrecargas instalada.
  • Cada uno de los tres rodillos se acciona de manera independiente a través de motores hidráulicos y cajas de engranajes.
  • Cabezal hidraúlico basculante para la fácil extracción del material curvado.
  • Panel de control a distancia.
  • 2 visualizadores digitales para el fácil posicionamiento de los rodillos.
  • Lubrificación centralizada
  • Dispositivo de conos.
  • Construcción en concordancia con las normas CE.
  • Sistema de equilibrado hidráulico o electrónico.
  • Doble velocidad de trabajo.
  • Ejes prolongados para la adaptación de rulinas curvadoras de perfiles, tubos y pletinas.

Sistema de curvado piramidal:

3RHSS_CurvadoPiramidal

Otros detalles:

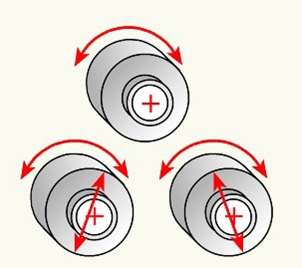

3RHSS_RotaciónEjes

3RHSS_Motores

3RHSS_DetalleEjesMotrices  3RHSS_CabezalBasculante

Descargar catálogo completo
