Cilindro hidráulico de 3 rodillos MG

Cilindro par chapa MG AK 308

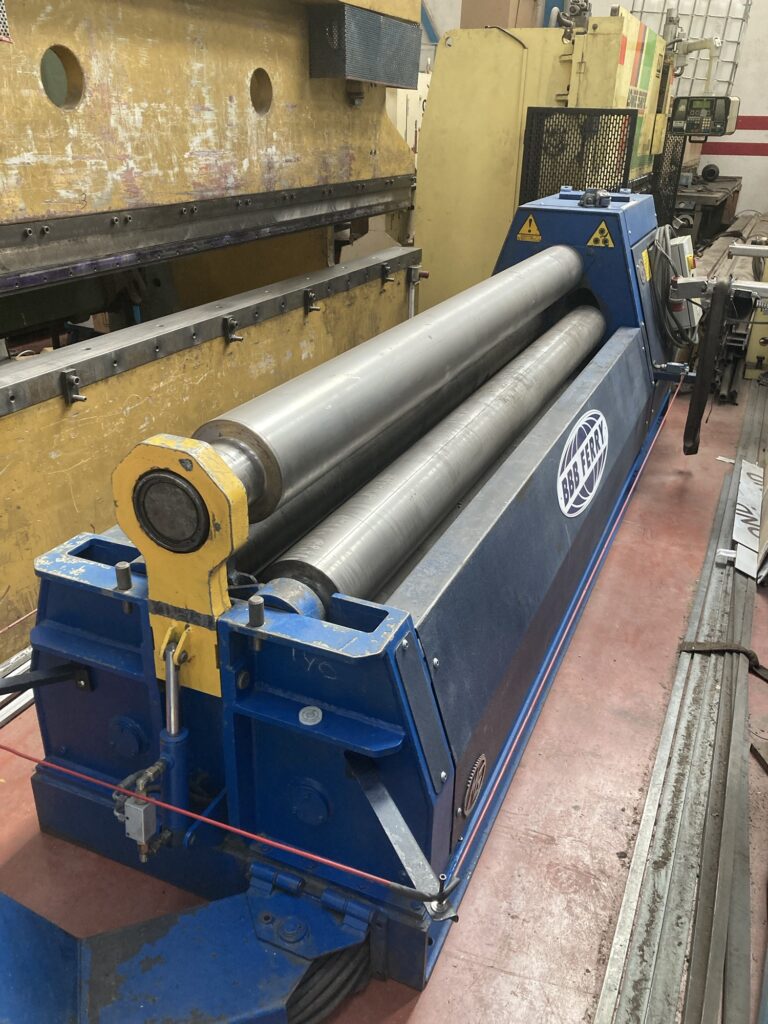

El cilindro hidráulico de 3 rodillos MG AK-308 es una máquina completamente hidráulica que permite realizar curvados de precisión en chapas de 3000×6/8/10mm a los 3000mm de su longitud.

El sistema de curvado orbital de sus ejes apoyado en cojinetes y guías consiguen un sistema de curvado sin descaste y ahorro de potencia disponible en la máquina. Además, sus cojinetes están ubicados en compartimentos herméticos siempre lubrificados, lo que evita contaminación en el circuito. La transmisión de la potencia es producida por motores hidráulicos y reductoras sobre cada rodillo, sin mermas ni dispersiones. Todas las partes móviles, van montadas sobre rodameintos oscilnates de dobles rodillos evitando desgastes y garantizando una perfecta precisión a pesar del paso d elos años.

El control del paralelismo de los cilindros está basado en una robusta barra de torsión que une mecánicamente los cilindros hidráulicos con el extremo del rodillo, este sistema es muy rígido y fiable.

Características técnicas:

  • Longitud útil de curvado: 3.100mm
    • Capacidad de curvado: 8mm
    • Capacidad de precurvado: 6mm
    • Diámetro rodillo superior: 220mm
    • Diámetro rodillos laterales: 210mm
    • Potencia motor: 4kw
    • Peso: 3.8t

Sistema de doble precurvado inicial

Sistema de ejes ascendentes
Sistema de ejes ascendentes para el curvado en la MG AK

Mínimo diámetro de virola obtenible:

Diámetro mínimo de virola a curvar
Diámetro mínimo de virola a curvar
