Cizalla hidráulica de corte vertical con regulación de ángulo variable CNC HVR

La cizalla hidráulica de corte vertical con regulación de ángulo variable CNC HVR es la máquina ideal para realizar cortes perfectos introduciendo tan sólo 3 datos básicos:

  • Espesor del material.
  • Largo de corte.
  • Calidad de material.

Su sencillo programa, calcula automáticamente el ángulo de corte, longitud de bajada y separación de cuchillas de forma simultánea. Evita tiempos muertos y aumenta la producción, siendo la cizalla más eficiente de su gama.

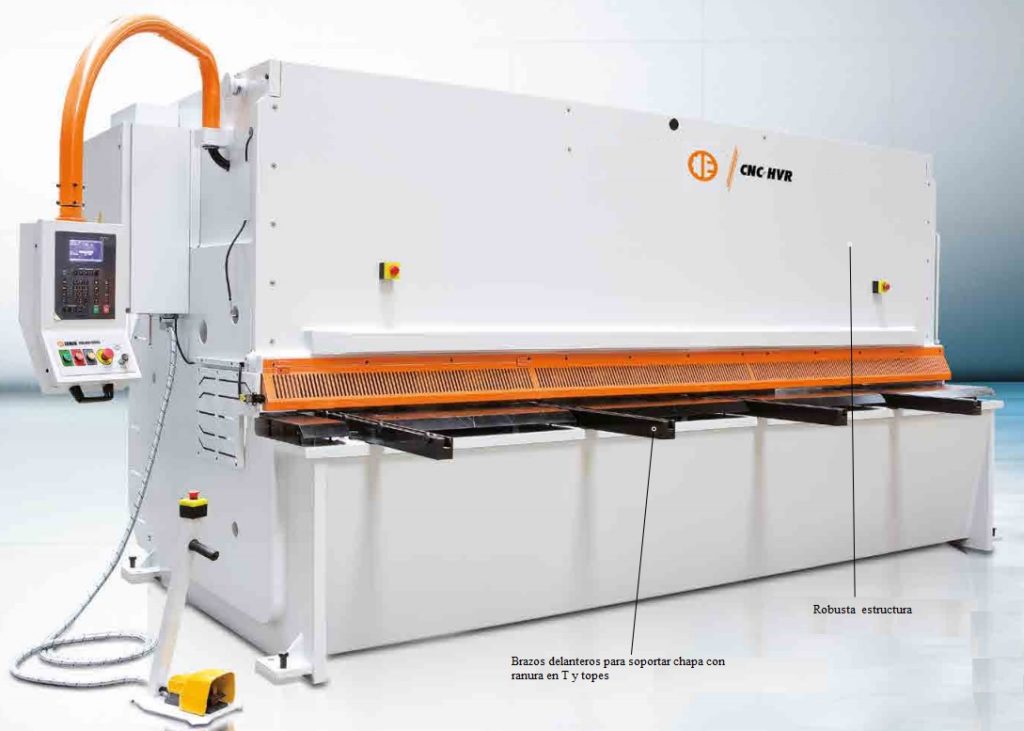

Cizalla hidráulica CNC HVR
Cizalla hidráulica CNC HVR



Configuración de la máquina:

  • Cuchillas fabricadas en material de larga duración con 4 caras de corte tanto en cuchilla superior e inferior.
  • El pedal a distancia posibilita el corte sencillo o serie automática de cortes.
  • Máquina completamente automática:
    • Sistema de ajuste de cuchilla  hidráulica controlado por CNC.
    • Sistema de ajuste de ángulo de corte controlado por CNC.
    • Sistema de tope trasero motorizado controlado por CNC de 1000 mm con precisión de 0,1 mm.
  • Soporte delanteros ranurados en T
  • Reglas milimétrica y escuadra delantera.
  • Línea de corte de iluminación y línea de sombra.
  • Paradas de emergencia.
  • Retroceso automático del tope trasero en función del espesor del material a cortar.
  • Sistema de lubrificación central automática, sin necesidad de mantenimiento por parte del operador.
  • Protector de manos frontal abatible según normas CE de 1.000 mm (lado izquierdo) plegable y protegido por interruptor.
  • Placas deslizantes traseras.
  • Placas deslizantes delanteras con cojinetes de bolas sobre la mesa.
  • Cuello de cisne de 350 mm.
  • Soporte móvil CNC colgante (lado izquierdo, salvo pedidos especiales)



Tabla de capacidades:

Modelo Ángulo de corte Número de pisadores Medida del tope (mm) Potencia motor principal (Kw) Capacidad depósito de aceite (L) Numero de soportes delanteros Peso (kgs) Dimensiones para transporte (mm)
CNC HVR 3100X6 0,5-1,5 14 20-600 11 150 2 7250 4980*2315*2225
CNC HVR 3100X10 0,5-2 14 20-600 22 260 2 10230 5100*2425*2250
CNC HVR 3100X13 0,5-2 14 20-600 22 310 2 12650 5110*2570*2400
CNC HVR 3100X16 0,5-2,5 14 20-600 30 500 2 16500 5210*2700*2450
CNC HVR 3100X20 0,5-2,5 14 20-800 37 500 2 18900 5220*2700*2550
CNC HVR 4100X6 0,5-1,5 18 20-800 11 150 3 10450 6000*2315*2320
CNC HVR 4100X10 0,5-2 18 20-600 22 260 3 15100 4920*2250*2050
CNC HVR 4100X13 0,5-2 18 20-800 22 310 3 18450 3350*2050*1800
CNC HVR 4100X16 0,5-2,5 18 20-800 30 500 3 23200 4920*2250*2050
CNC HVR 4100X20 0,5-2,5 18 20-800 37 500 3 26700 3350*2050*1800
CNC HVR 6100X6 0,5-1,5 26 20-800 22 260 5 26415 4920*2250*2050
CNC HVR 6100X10 0,5-2 26 20-600 22 260 5 28800 4920*2250*2050
CNC HVR 6100X13 0,5-2 26 20-800 22 310 5 33300 3350*2050*1800
CNC HVR 6100X16 0,5-2,5 26 20-800 30 500 5 41100 4920*2250*2050

Controlador CNC a elegir:

  • Controlador CNC (ERCUT 7).
  • Cybelec Cybtouch 6

Equipos opcionales:

  • Rampa neumática para chapa fina.
  • Sistema neumático de elevación del material.
  • Sistema monoblock de soporte neumático de chapas.
  • 0° – 180° Variación de ángulo de corte.
  • Escuadras adicionales.
  • Cuello de cisne de 500mm.
  • Refrigerador de aceite.
  • Calentador de aceite.
  • Línea de corte láser.
  • Soportes delanteros delizantes.
  • Cortinas de seguridad para protector de manos delantero.
  • Sistema anti – torsión para cortes estrechos.
  • Tope trasero con servo dimámico.
  • Alimentador de chapa.
  • Transportador.
  • Separador de despunte.
  • Sistemas apiladores.
  • Sistema de ajuste del ángulo del tope trasero X1, X2.
  • Cuchillas para inox.
  • Velocidad de corte aumentada.

Detalles:

Línea de corte láser
Línea de corte láser
Iluminación LED en chasis de máquina
Iluminación LED en chasis de máquina
