Curvadora de perfiles Planet 30 de segunda mano

Spread the love

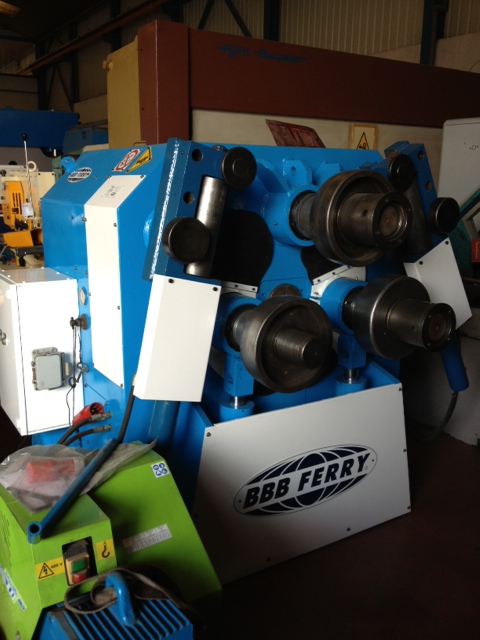

 Curvadora de perfiles Planet 30 de segunda mano

Planet

Características técnicas:

Diámetro rodillo central:   135 mm.

Diámetro rodillo lateral:    135 mm.

Diámetro máximo de las rulinas:         430 mm.

Diámetro nominal de las rulinas:           392 mm.

Velocidad de curvatura:   0-7 m/1”

Potencia motor:       18 kw

Peso: 5500 kg.

Longitud:      1.800 mm

Anchura:       1.550 mm

Altura:1.500 mm

Capacidad de curvado con rulinas estándar

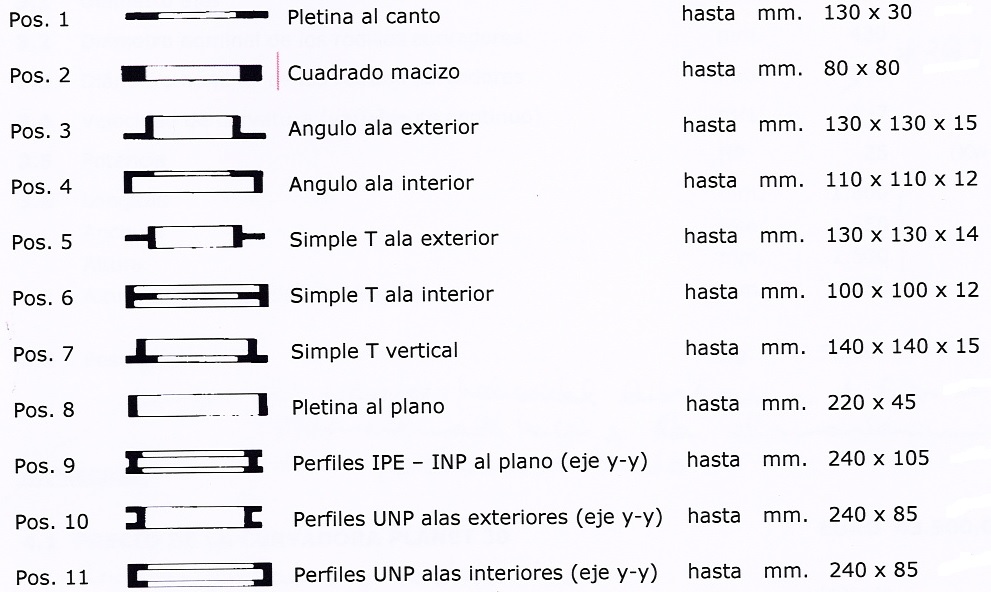

PLANET 30 TABLA DE CAPACIDADES

Equipamiento incluido en máquina

1.         Máquina reversible. Posibilidad de trabajar con los rodillos horizontales y verticales

2.         Motorización de los rodillos mediante 3 motores hidráulicos y tres reductores helicoidales (1 motor hidráulico y 1 reductor helicoidal acoplado a cada rodillo). La motorización mediante motores hidráulicos independiente garantiza una distribución óptima del paralelismo del rodillo durante el trabajo con un alto rendimiento

3.         Compensación hidráulica de la velocidad periférica de rotación entre el rodillo central y los rodillos inferiores en función de la dimensión o sección del perfil. Esta solución garantiza un arrastre óptimo del perfil sin deformaciones de la superficie y la protección total de eventuales sobrecargas durante la fase de curvatura

4.         Doble regulación independiente de los rodillos inferiores (plegadores) mandados por dos cilindros hidráulicos (1 cilindro por cada rodillo). Esta configuración consiste en ejecutar la curvatura inicial y final de los perfiles de una forma asimétrica

5.         Válvula antiretorno  montada sobre cilindros hidráulicos desplazando los rodillos inferiores (plegadores) para garantizar el posicionamiento irreversible durante la fase de curvatura

6.         Dos visualizadores digitales de cuota en el pupitre de mando para la lectura de posicionamiento de los dos rodillos inferiores

7.         Ejes portarulinas en acero especial colocados sobre cojinetes a bolas exentos de manutención. Soportes de los ejes alojados en un chavetero construido en acero  de tal modo que absorbe todas las vibraciones derivadas de la operación de la curvatura sin que lo transmita al exterior

8.         Rodillo construido en acero aleado de alta resistencia(ni.cr.mo.), con tratamiento térmico de cimentación, templado y estabilizado, para garantizar una elevada dureza de la superficie de trabajo. Intercambio de las rulinas que componen el rodillo mediante galletas finas

9.         Estructura de gran solidez que consiste en la instalación y el perfecto funcionamiento de la curvadora sin necesidad de hacer la fundación correspondiente (foso), realizada en acero electrosoldado y normalizado

10.      Dos rodillos correctores laterales. Cada uno con triple regulación:

−          empuje axial: salida y retroceso accionamiento hidráulico

−          rotación angular: derecha e izquierda accionamiento hidráulico

−          traslación del carro: avance y retroceso accionamiento hidráulico.

11.      El mando de todos los movimientos se transmite mediante los pulsadores que hay en el pupitre de mandos. Cada rodillo corrector está compuesto por un rodillo transformador para la curvatura de angulares y de alas internas.

12.      Central oleodinámica colocada en el interior de la máquina instalada con componentes de primera marca

13.      Protecciones de seguridad mediante válvulas instaladas sobre la central oleodinámica

14.      Instalación eléctrica colocado en un armario sobre el lateral de la máquina con componentes de primera marca

15.      Mandos(en baja tensión) centralizados en el pupitre electrónico móvil, compuesto de:

−          mando motorizado de los rodillos en los dos sentidos

−          potenciómetro variador de velocidad de la rotación

−          cuatro pulsadores para el posicionamiento de los dos rodillos plegadores inferiores (avance y retroceso)

−          dos visualizadores digitales de cuota para la lectura de posición de los dos rodillos plegadores

−          pulsador tipo seta de paro de emergencia

−          doce pulsadores para el mando del empuje axial, rotación angular y traslación del carro de los dos rodillos correctores laterales

16.      Manual de uso de manutención de la máquina

17.      Seguridades: la máquina está conforme a las normas de seguridad europeas y viene previste con una completa declaración de conformidad CE.

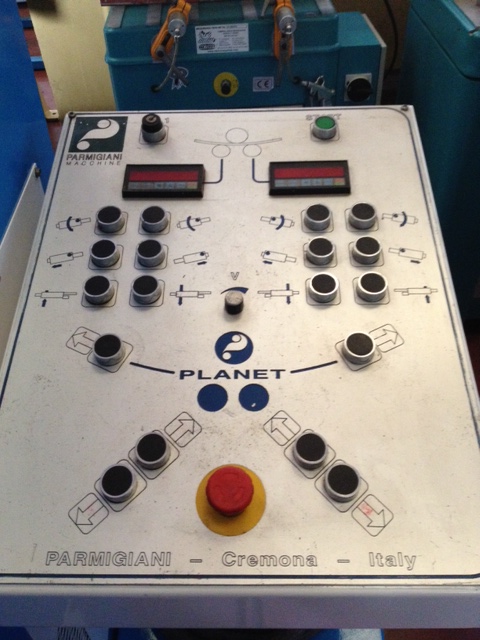

Planet_Pupitre
