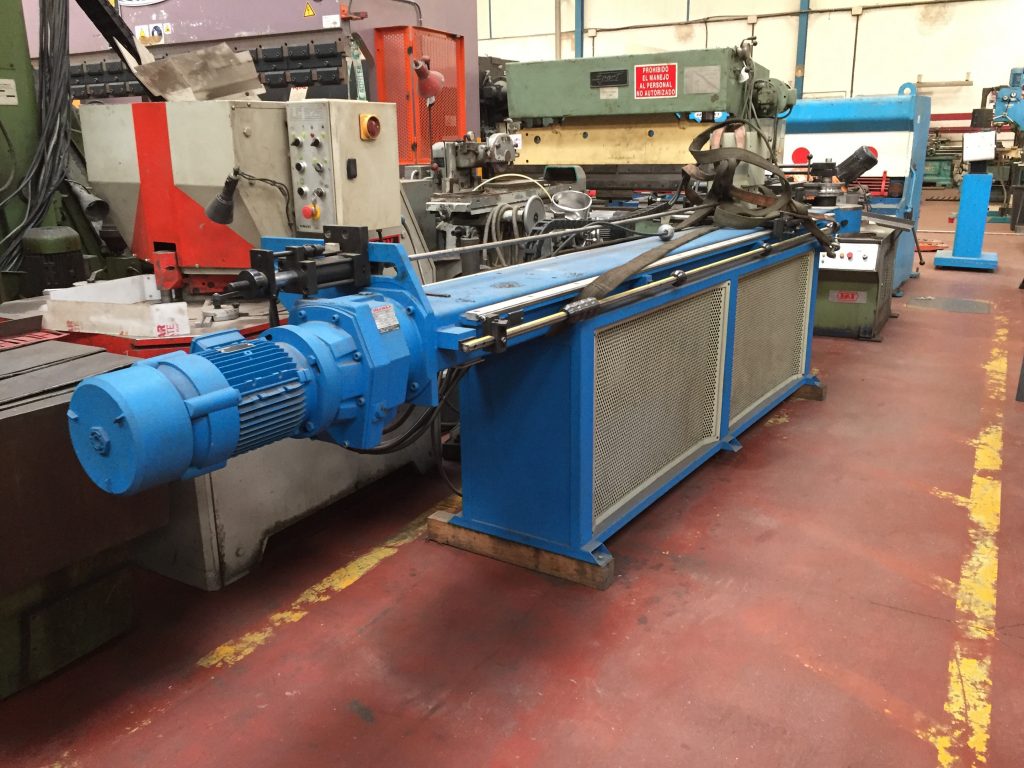

Curvadora de tubos Amob MDH-60 CNC

Curvadora de tubos Amob MDH 60 CNC

Curvadora de tubos Amob MDH-60 CNC

Las curvadoras electro-mecánicas con control CN de AMOB, serié MDH, representan el estándar del curvado. Simples, robustas, fiables y capaces de resultados de alta calidad, son la solución en relación calidad/precio. Ideales para prototipos y producciones bajas o medias, máquinas que se adaptan fácilmente a todo tipo de sectores.
Con capacidades desde 35mm hasta 90mm, estas máquinas versátiles, son elegidas para quién se inicia en el curvado, con necesidades productivas bajas o prototipos. Estas máquinas están equipadas de serie con extractor hidráulico de mandril, apriete hidráulico de mordaza y carril, garantizando un alto nivel de calidad. El control con pantalla táctil permite una fácil programación de las piezas, intuitiva y rápida.

Curvadora de tubos Amob MDH
Curvadora de tubos Amob MDH

Características técnicas:

Capacidad máxima: 60x3mm

Precisión eje Y: +-0.1º

Precisión eje Z: +-0.05º

Radio máximo de curvado: 195mm

Longitud útil: 3.000mm

Potencia motor: 6,4kw



Detalles:

La curvadora AMOB MDH /4 se presenta como una opción más económica a la versión AMOB CN1. Equipada con un selector, permite memorizar mecánicamente 4 ángulos, siendo esta la única diferencia en relación à la versión CN1.
El selector está directamente conectado a un comando eléctrico C1, que permite a lo operador cambiar de ángulo fácilmente, controlando así automáticamente el eje de curvatura.

La curvadora MDH mantiene el concepto de maquina robustez y fiabilidad. Siendo una máquina con más de 30 años en el mercado. Disponiendo actualmente de elementos comerciales de primer orden.

Descripción electromecánica:

Máquina electromecánica preparada para hacer curvas con mandril de radio fijo.

  • Equipada con comando eléctrico de 1 Eje;
  • Cambio fácil y rápido de la herramienta

Eje Y: AUTOMATICO. Curvatura controlada por comando eléctrico directamente conectado al selector de 4 ángulos.

Eje X: MANUAL. El posicionamiento de partes rectas entre curvas lo realiza el operario, ayudado por un sistema de 6 topes mecánicos.

Eje Z: MANUAL. Lo realiza el operario manualmente.

La máquina puede ser fácilmente modificada, aplicando un orientador de planos para controlar el eje Z a través de topes mecánicos.

Especificaciones de comando:

  • Comando Eléctrico
  • Autómata OMRON
  • Relé OMRON
  • Pulsadores y contactores TELEMECANIQUE
  • Pedales PISATO
  • Permite seleccionar eléctricamente 8 ángulos.

Especificaciones técnicas:

Presión Máxima de Trabajo (bar) 120
Potencia Total (cv) 8,5
Peso Neto (Kg) 1300
Peso bruto (Kg) 1330
Dimensiones de la Máquina (mm) 4500x1100x1200
Dimensiones de la Embalaje (mm) 4700x1300x1400
RAL de la Tinta Utilizada Azul 5015
Voltaje (VAC) / Frecuencia (Hz) 380 v
Capacidad Max. Ø exterior x espesor (acero – 450 N/mm2) (mm) 60×3
Capacidad Max. Ø exterior x espesor (Inox – 700 N/mm2) (mm) 50,8×1,5
Módulo Sección Máximo (acero – 450 N/mm2) (cm3) 7,2
Máximo radio al centro de curvatura (mm) 330
Longitud útil de la máquina (mm) 3000
Angulo Máximo de Curvatura (º) 190
Velocidad de Curvado e Y (º/s) 45
Precisión de Curvatura Eixo Y (º) 0,1
Dirección Standard de Curvatura Horario

Accesorios estándar:

  • Soporte del contra carril
  • Apriete Hidráulico del mordaza
  • Aceite hidráulico
  • Extractor hidráulico de mandril
  • Charrión hidráulico.
  • Carril empujador
  •  1 utillaje de acuerdo con las necesidades del cliente
  •  Llaves y herramientas de operación
  • Libro de instrucciones
  • Certificado CE

Equipamiento opcional:

  • Control PLC sobre el eje de curvado (Y)CN1
  • Control PLC sobre el eje de curvado (Y)+ giro del tubo en el espacio (Z) CN2
  • Sistema de APRIETE VERTICAL, para el cuvado de tubos cuadrados y rectangulares
  • Aumento de longitud útil de máquina x metro
