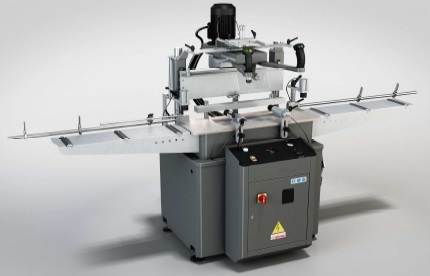

Fresadora copiadora para hierro PAN-401

Pantógrafo controlado manualmente, con dispositivo de descenso semiautomático para una aproximación rápida y con posibilidad de cambiar de herramienta de forma sencilla. La fresadora copiadora PAN-401 está preparada para cortar acero hasta 3 mm con equipo estándar; y montando un opcional, también inoxidable hasta 2 mm.  La velocidad del husillo es ajustable en la PAN-40I con inversor electrónico para mejorar la calidad
mecanizado y vida útil de la herramienta. Posibilidad de ejecutar el mecanizado de aluminio sin girar la pieza de trabajo. Encimera a prueba de arañazos  y control neumático de la sonda en el mango.

Fresadora copiadora PAN401
Fresadora copiadora PAN401


Características técnicas:

  • Movimiento vertical sobre barras y casquillos de bola.
  • Movimiento transversal sobre guías y cojinetes de bolas.
  • Dos mordazas horizontales y dos verticales con dispositivo de baja presión
  • Tope de profundidad neumático y mecánico
  • Nebulizador neumático de lubricación de herramientas (aceite vaporizado).
  • Punta de aguja en el eje con la herramienta a 3 diámetros.
  • Descenso de movimiento controlado por botones en las manijas.
  • Botón de bloqueo del husillo para cambio de herramienta.
  • Mandíbula ajustable verticalmente en altura sin uso de llaves.
  • Ajuste de velocidad vertical oleo-neumático.
  • Dos velocidades del motor del husillo.
  • Motor de husillo accionado por un inversor.
  • Pantalla herramienta de rotación de visualización de velocidad LED.



Detalles técnicos:

Fuentes de alimentación trifásicas:  380/400-50/60 Volt – Hz
Potencia de motor: 0.35/0.55 kw
2 Velocidad del eje (modelo 40): 3500/12000 rpm
Power tree treephase (modelo 40I): 1.1kw
Velocidad del husillo ajustable (modelo 40I): 1000…12000 rpm
Eje X-Y-Z: 400-150-200 mm
Capacidad de sujeción (b x h): 200×240 mm
Diámetro máximo de corte: 12 mm
Puntas de sonda de diámetro: 5-8-10 mm
Peso: 350 kgs

Configuración de la máquina:

  • Llaves de servicio
  • Manual de uso y mantenimiento y marcado CE
  • Fresa HSS Ø5 L = 68 mm
  • Fresa HSS Ø10 L = 95 mm
  • Collarín ER20 Ø6 … 5, Ø8 … 7 e Ø10 … 9 mm
  • Tuerca hexagonal ER20
  • 2 barras de soporte para topes de profundidad L = 1000 mm
  • 4 paradas excluibles
  • 2 Transportador de rodillos para soportar perfiles L = 800 mm
  • Máscara con figuras para cerradura (instalado)
  • Patas niveladoras ajustables (instaladas)
  • Pistola de aire para limpieza (instalada)



Accesorios opcionales:

  • Copia de plantilla sin formas
  • Lubrificador de herramienta (aceite puro)
  • Refrigeración de la herramienta -10 ° para el mecanizado de acero inoxidable.
  • Paradas excluibles
  • Motores de 220/240v-50/60hz
