Plegadora electrónica Ferry PPE-CNC 3080 sincronizada a 4 ejes

Plegadora Ferry PPE-CNC 3080 (2)

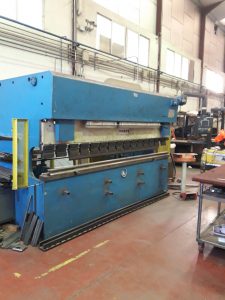

Plegadora electrónica Ferry PPE-CNC 3080 a 4 ejes (Y1-Y2-X-R)

La plegadora electrónica Ferry PPE-CNC es un modelo de alta gama y gran fiabilidad. Es la máquina adecuada para completar cualquier taller que precise plegadora de precisión y calidad sin un excesivo mantenimiento.

Plegadora Ferry PPE-CNC 3080 (2)
Plegadora Ferry PPE-CNC 3080 (2)

Características técnicas:

Longitud de plegado: 3.100mm

Distancia entre montantes: 2.550mm

Potencia de máquina: 80t

Cuello de cisne: 400mm

Carrera de cilindro: 180mm

Distancia mesa-trancha: 429mm

Recorrido de tope trasero: 800mm

Altura de trabajo: 900mm

Velocidad de aproximación (ajustable): 0-11mm/seg

Velocidad de trabajo (ajustable): 11 mm/seg

Velocidad de retroceso: 90mm/seg

Potencia motor: 11kw

Depósito de aceite: 185l

Peso aprox: 8.5t

Configuración de máquina:

  • Control numérico delem da-66 2d con graficos y a color
    4 ejes (y-1, y-2, x, r) con tope trasero
  • 5 bridas independientes por metro como soporte de punzón
  • Punzones tratados a 140 kgs. Tramos de 835 mm a toda la longitud de la máquina
    1 punzón igual al anterior fraccionado en varios tramos con bigornias laterales
  • Matriz con 4 bocas anchura 60 mm en tramos de 835 mm a toda la longitud de la máquina
  • Cajera para adaptar y centrar las matrices
  • Mesa de compensación tipo wila motorizada y regulada por el cnc
  • Dos soportes delanteros de chapa deslizantes
  • Normativa de seguridad por cortinas

Tope trasero:

El tope trasero de la plegadora PPE-CNC está controlado desde el CNC y gestiona los ejes X y R automáticamente. Monta dos torretas deslizantes a derecha e izquierda,con topes escamoteables y cortinas Fiesseler de seguridad.

Tope trasero de plegadora Ferry PPE CNC
Tope trasero de plegadora Ferry PPE CNC

CNC Delem ER

CNC para plegadora DELEM DA-66T

CNC Delem ER 70

El CNC para plegadora Delem DA 66T está diseñado para ayudar al operador facilitando todas las operaciones de plegado:

  1. Cálculo de potencia a aplicar según espesor, material y longitud del pliegue.
  2. Cálculo del desarrollo de la chapa
  3. Simulación de plegado para previsualizar si existen colisiones

Características técnicas:

  •  Sencillo   manejo y altas prestaciones para una CNC que controla hasta 4 ejes.
  •   Simulador   de plegado con gráficos 2D.
  •   Sistema   de dibujo de producto en gráficos 2D.
  •   Sistema   de control de colisiones.
  •   Cálculo   automático y posicionamiento del eje R y X en función de los pliegues y   materiales.
  •   Cálculo   automático del ángulo de plegado acorde con la posición de los ejes Y1, Y2.
  •   Cálculo   automático de los radios internos y recorrido de pistones.
  •   Pantalla   TFT LCD de 14”.
  •   Sistema   operativo Windows.
  •   64   MB de memoria.
  •   Posibilidad   de  programar 99 características/pasos.
  •   99   secuencias de plegado por programa.
  •   Almacén   de utillaje de 30 memorias para punzón y 60 para matriz.
  •   Back-up   y parámetros en USB.
  •   2   puertos de salida USB.
  •   Posibilidad   de trabajo en red.
