Plegadora electrónica Power Bend sincronizada a 3 ejes (Y1-Y2-X)

Plegadora electrónica Power Bend Pro
Spread the love

Plegadora electrónica Power Bend sincronizada a 3 ejes (Y1-Y2-X)

Las plegadoras  electrónicas de la serie Power Bend están diseñadas para satisfacer las preferencias de los usuarios, con sus avanzadas características electrónicas y mecánicas. Las Power-Bend Pro ayudan a aumentar la productividad y a mantener los costes a un nivel mínimo, con facilidad de uso del CNC y un bajo coste del mantenimiento hidráulico. Las nuevas Power-Bend Pro son ideales para plegados complicados, precisos, únicos o repetitivos en alta velocidad.

Plegadora electrónica Power Bend Pro
Plegadora electrónica Power Bend Pro



Características generales:

  • Rígida estructura del armazón, proporciona una mayor precisión de plegado.
  • Cilindros tratados y revestidos en cromo con una gran precisión de 0,001mm.
  • Bridas porta punzón de apriete rápido.
Bridas de apriete rápido
Bridas de apriete rápido
  • Brazos de soporte delanteros deslizables a la longitud de la máquina y regulables en altura.
Brazos delanteros deslizantes y regulables
Brazos delanteros deslizantes y regulables
  • Central hidráulica de la marca HOERBIGER de acuerdo a la normativa CE.
  • Dos fotocélulas en la parte posterior.
  • Tope trasero con Servo Motor.
Tope trasero estándar
Tope trasero estándar
  • Utillaje de gran calidad, tratado térmicamente.
  • Reglas lineales ópticas con precisión de ± 0,01 mm.
  • Bridas porta-punzón de cambio rápido tipo Promecam de fácil carga y descarga.
  • Cilindros totalmente sincronizados que proporcionan el mejor plegado en todas las ocasiones.
  • Sistema de tope trasero con 2 ejes (X=800 mm y R), con ± 0,01 mm. de repetibilidad, controlado por CNC.
  • Control CNC CYBELEC Touch 12 2D con programas multifuncionales.
  • Elementos eléctricos SIEMENS.
  • Referencia de los ejes de manera automática cuando la máquina está en funcionamiento.
  • Protecciones laterales según la normativa CE.



Velocidad y potencia

La utilización de válvulas sincronizadas garantiza la mayor calidad de plegado. La referencia de posicionamiento se calibra automáticamente a la conexión de la máquina. Todas las máquinas Power Bend están diseñadas utilizando SolidWorks 3D y construidas en acero ST44-1, con elementos de última tecnología. Gracias a la utilización de rodamientos de 8 bolas, la precisión de posicionamiento es de 0,001mm. Equipamos útiles de plegado de gran precisión, de marcas de reconocido prestigio. Bomba silenciosa de alta presión.



Precisión y fiabilidad

Las plegadoras Power Bend están diseñadas especialmente para piezas sensibles con gran flexión multifuncional. El CNC y el Servo Motor son dirigidos por husillos a bolas de 0.05mm. de gran precisión.



Equipamiento estándar:

  • Sistema de sujeción PROMECAM
  • Control CYBELEC Touch 12 2D con software PC1200 2D.
  • Tope trasero controlado por el CNC X=800mm.
  • Cuello de cisne de 410mm.
  • Tope trasero con 2 pinzas.
  • Reglas lineales.
  • Sistema de bombeado de la mesa inferior (motorizado a partir de 400t)
  • Pedal doble de acuerdo a la normativa CE.
  • 2 fotocélulas en la parte posterior de la máquina.
  • Cilindros superiores totalmente protegidos.

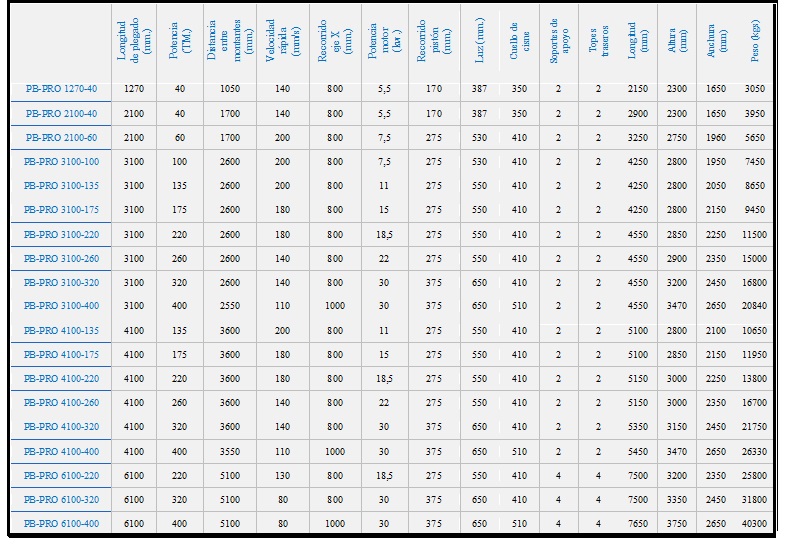

Especificaciones técnicas:



Accesorios opcionales, configuración a medida:

  • Especial cuello de cisne y escote para proporcionar más profundidad de plegado.

  • Control Delem ER70 (hasta 5 ejes)
  • Control táctil Cybelec DNC15 (hasta 7 ejes)
  • Control ER90 (pantalla táctil 3D ).
  • Posibilidad de ampliar los topes traseros.
  • Opción de diferentes longitudes en punzones y matrices.

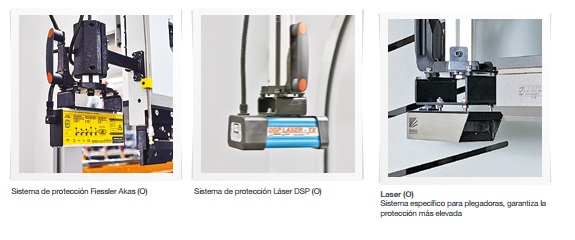

  • Medidor de ángulo láser.

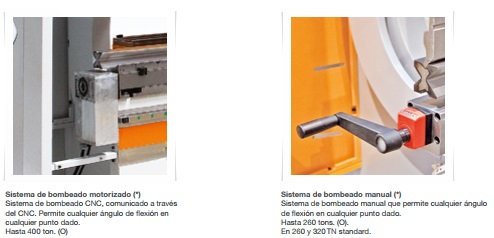

  • Sistema de bombeado motorizado.

  • Refrigerador del aceite hidráulico.
  • Anchura de la mesa variable y diferentes matrices en V.
  • Útiles especiales para la cajera.
  • Opción de láser delantero.

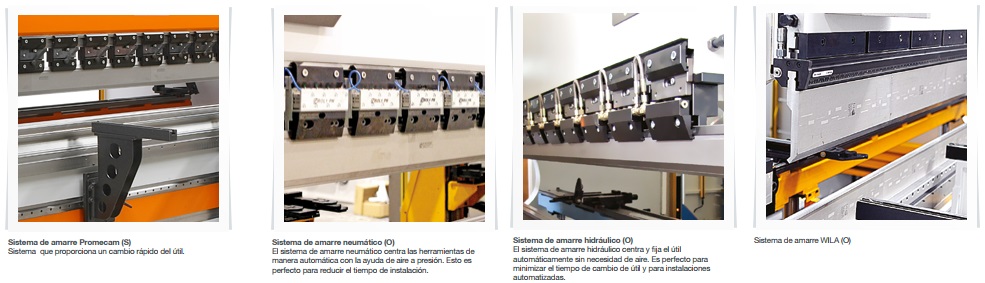

  • Sistema de amarre tipo WILA.
  • Sistema de amarre hidráulico o neumático superior e inferior.

  • Armario de herramientas montado al lado de la máquina para estar al alcance del operario.

  • Sistema de deslizamiento lubricado automáticamente.
  • Herramientas en U especiales para doblar materiales gruesos.
  • Soportes delanteros adicionales.
  • Parámetros especiales de acuerdo a las necesidades del cliente.
  • Acompañadores delanteros AP3/AP4.
  • Panel eléctrico y/o control pueden ser montados al lado derecho a petición del cliente.
