Plegadora electrónica Speed Bend sincronizada a 6 ejes (Y1-Y2-X-R-Z1-Z2)

Plegadora Speed Bend
Spread the love

Plegadora electrónica Speed Bend sincronizada a 6 ejes (Y1-Y2-X-R-Z1-Z2)

Las plegadoras Speed-Bend están concebidas para
proporcionar la máxima velocidad de proceso, así como
la mayor precisión de plegado. Gracias a su velocidad, SpeedBend se convierte en la mejor elección para el plegado de chapa en los
sectores más competitivos, llegando incluso a doblar la
productividad de una plegadora CNC convencional.

Además  tanto la carrera del pistón como la altura
libre de la máquina se han incrementado para hacer la plegadora electrónica Speed Bend aún más versátil en
cualquier necesidad: permite realizar los plegados más profundos,
utilizando útiles más altos, y todo ello con la facilidad de
poder operar desde la parte frontal de la máquina.
Los plegados en Z también pueden realizarse utilizando
matrices más altas.

Características generales:

  • Sólida estructura:Armazón sólido y dinámico para proporcionar la mayor precisión de plegado.
  • Sistema de compensación de plegado motorizado: La compensación motorizada garantiza la mayor precisión de plegado en toda la longitud de la máquina.
  • Brazos de apoyo desplazables: Regulables en altura, con regla milimetrada.
Brazos delanteros deslizantes y regulables
Brazos delanteros deslizantes y regulables

  • Control CNC Cybelec ModEva 15T
  • Akas Laser Safety IILC2000

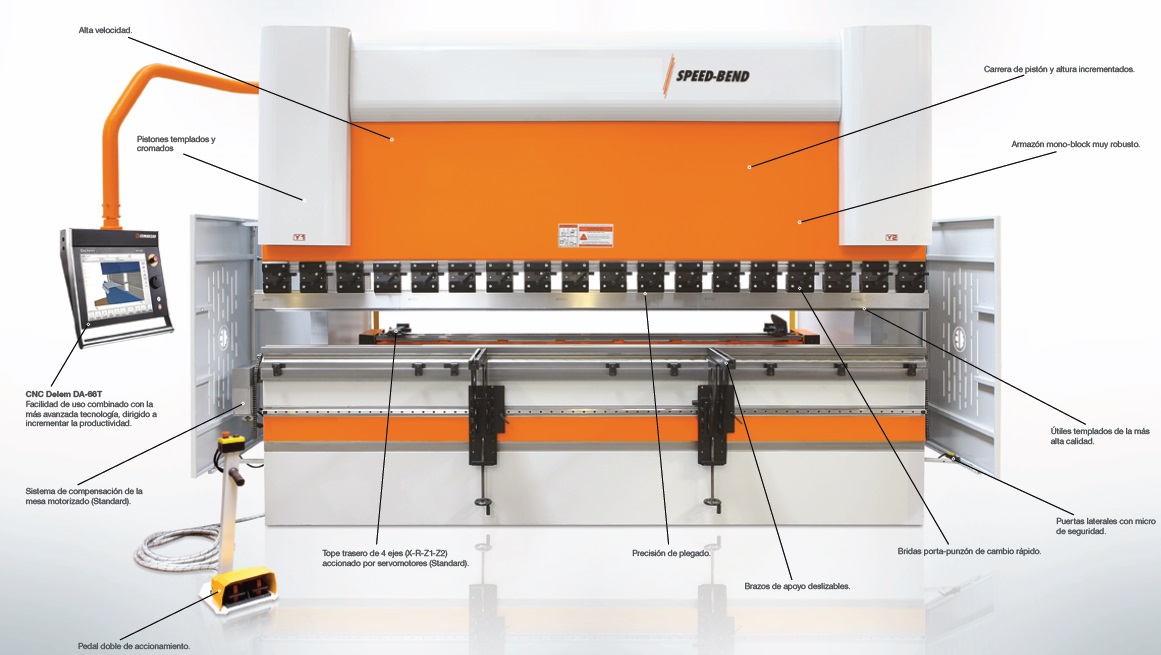

  • Carrera de pistón y altura incrementados.
  • Armazón mono-block muy robusto.
  • Útiles templados de la más alta calidad.
  • Bomba silenciosa de alta presión.
  • Puertas laterales con micro
    de seguridad.
  • Bridas porta-punzón de cambio rápido.
  • Brazos de apoyo deslizables.
  • Precisión de plegado.

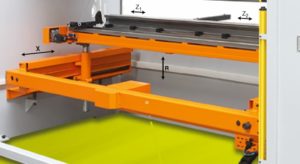

  • Tope trasero de 4 ejes (X-R-Z1-Z2): El tope posterior servo-motorizado estándar gestiona 4 ejes. Es rápido y preciso, además de robusto y fiable. El sistema incorpora un servo-motor de movimiento que acciona un husillo de bolas con rodamientos lineales.
  • Pedal doble de accionamiento.
  • Sistema de compensación de la
    mesa motorizado (Standard).
  • Pistones templados y
    cromados

Máxima velocidad y fiabilidad

La utilización de válvulas sincronizadas garantiza la mayor calidad de plegado. La referencia de posicionamiento se calibra automáticamente a la conexión de la máquina.
Todas las plegadoras Speed Bend están diseñadas utilizando SolidWorks 3D y construidas en acero ST44-1, con elementos de última tecnología.
Gracias a la utilización de rodamientos de 8 bolas, la precisión de posicionamiento es de 0,01 mm.

Equipamiento estándar

  • Sistema Monoblock, con un armazón de acero soldado rígido para la deflexión y resistencia a la tracción 6 ejes (Y1, Y2, X, R, Z1, Z2)
  • Sistema de tope trasero con X, R, Z1, Z2 con un eje impulsado por un servomotor AC con gráficos de colores.
  • Sistema hidráulico HOERBIGER
  • El CNC controla el sistema de anti-deflexión
  • Matriz de 4 V de 835mm.
  • Sistema de amarre rápido de útiles superiores e inferiores.
    Bridas de apriete rápido
    Bridas de apriete rápido

  • Cuadro eléctrico con sistema de refrigeración diseñado para cumplir la normativa CE y compuesto de automatización y equipos eléctricos de la marca Siemens
  • Panel de control ergonómico.
  • Carenado de seguridad.
  • Parte frontal cubierta con dispositivos de seguridad
  • Sincronización de los ejes Y1+Y2, proporcionadas por encóders lineales con 0,01mm de tolerancia
  • Pedal adecuado a la normativa CE.
  • Brazos delanteros con ranuras en T
  • Cuello de cisne de 410 mm.



Accesorios opcionales, configuración a medida:

  • Especial cuello de cisne y escote para proporcionar más profundidad de plegado (500,600,750mm o superior)

  • Ejes X1+X2, ejes R1+R2.
  • Sistema de seguridad SICK c4000 14 mm.
  • Sistema de medición de ángulo

  • Sistema de compensación anti-deflexión dinámico
  • Sistema de amarre tipo Wila,  neumático/hidráulico tanto del  útil superior como inferior.

  • Sistema de acompañamiento frontal AP3/AP4

  • Sistema de refrigeración del aceite
  • Sistema de lubricación centralizada
  • Útiles superiores/inferiores especiales

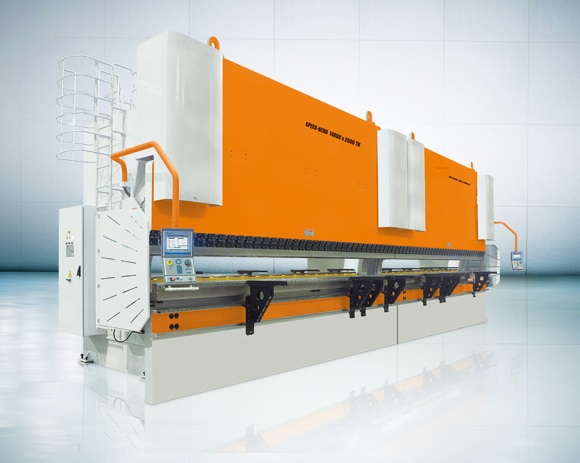

  • Máquinas en Tándem

  • Armarios porta-útiles
