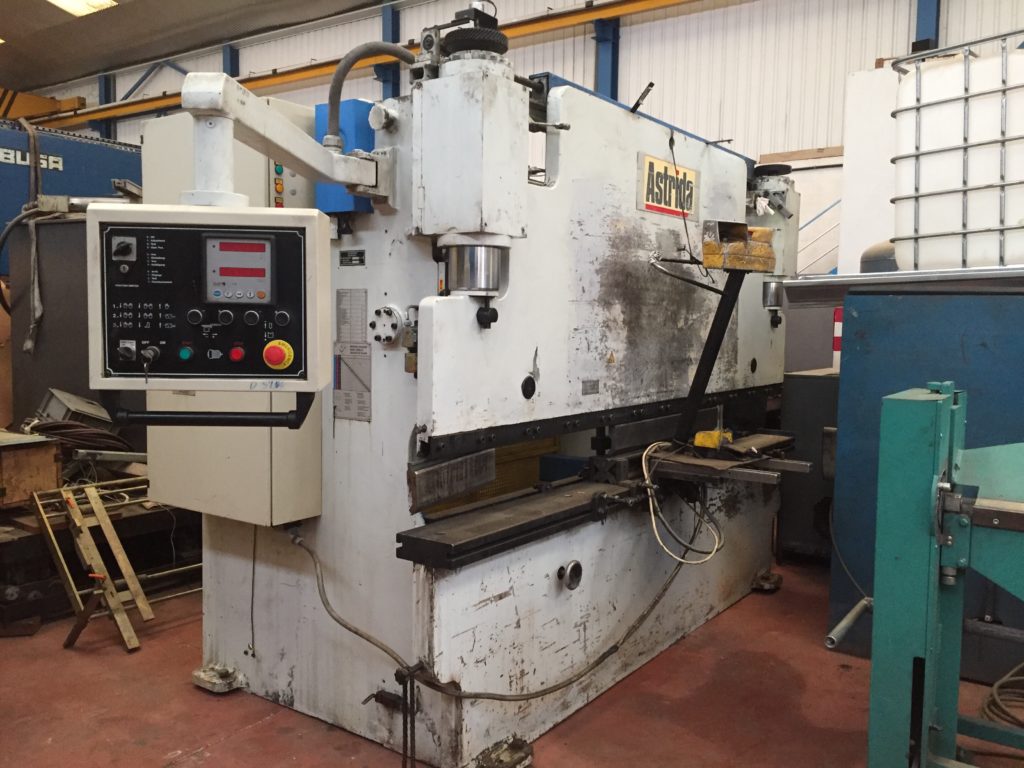

Plegadora hidráulica Astrida 3000x120t con CNC a 2 ejes

Plegadora Astrida de 3000x120t

Plegadora hidráulica Astrida 3000x120t con CNC a 2 ejes

Características técnicas:

Capadidad: 90t

Potencia motor: 11kw

Velocidad de aproximación: 95mm/seg.

Velocidad de trabajo: 10mm/seg

Velocidad de retorno: 80mm/seg

Longitud de plegado: 3.100mm

Distancia entre montantes: 2.550mm

Cuello de cisne: 310mm

Altura de trabajo: 870mm

Carrera: 190mm

Ancho de mesa: 140mm

Ancho: 1.250mm

Altura de máquina: 2.350mm

Peso: 6t

Detalles de fabricación:

  • Bastidor monobloc de acero soldado para una deflexión mínima bajo cargas.
  • Plegado por movimineto vertical.
  • Trancha porta-punzón montada en guías de fibra de alta resistencia y fácilmente ajustables.
  • Conexión sólida de la barra de trosión par ala nivelación de la trancha porta-punzón.
  • Sistema hidro-mecánico para asegurar gran exactitud en paralelismo y repetición.
  • Sólida barra antitorsión para total estabilidad del porta punzón, con lo cual se  asegura el paralelismo durante el plegado, incluso en caso de cargas descentradas.
  • Todos los mandos y controles son de fácil acceso.
  • Control del movimiento del punzón mediante topes de profundidad mecánicos de precisión dentro de cada cilindro, controlables eléctricamente mediante teclas y pantalla digital.
  • Control independiente de la posición del tope del cilindro izquierdo para permitir ajustar los ángulos con precisión.
  • Programación por defecto de un ciclo de plegado a dos velocidades con avance rápido, plegado lento y retorno rápido.
  • Presión de trabajo, ajustable.
  • Protección hidráulica contra sobrecargas.
  • Unidad hidráulica compacta y de bajo mantenimiento situada en la parte superior trasera de la máquina.

Equipamiento incluido en máquina:

  1. Certificado CE
  2. Amarre tipo Promecam
  3. Intermediarios y bridas de amarre rápido.
  4. Topes de profundidad mecánicos incorporados a los cilindros, accionados desde el panel de mando y con lectura digital
  5. Tope posterior a 600mm con contador numérico exacto a 0,1mm y manejado desde la parte delantera.
  6. Consola de mando a dos manos y por pedal móvil integrado.
  7. Pantalla digital mostrando penetración del punzón en la matriz.

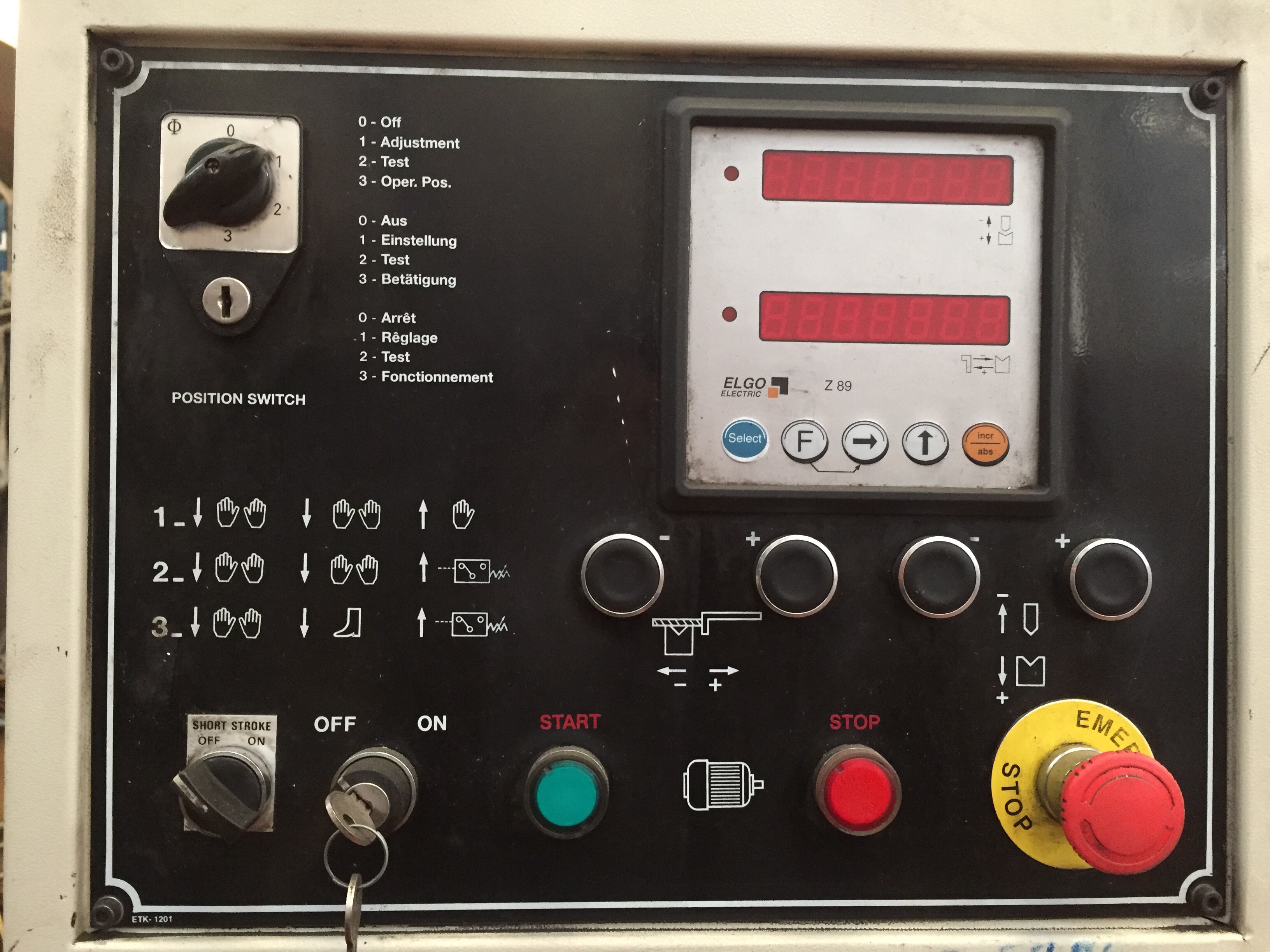

  8. Panel de mando suspendido y giratorio con botones para controlar todos los ajustes de plegado, la penetración del punzón, el paro de emergencia y el tope trasero.
  9. Botón de presión y manómetro para un control fácil de la fuerza de plegado y para prevenir deformaciones por exceso.
  10. Brazos-soportes delanteros.
  11. Motor con doble salida para posicionar los topes de profundidad.
  12. Contador de horas de trabajo.
  13. Indicador del nivel de aceite.
