Plegadora hidráulica PPC

Spread the love

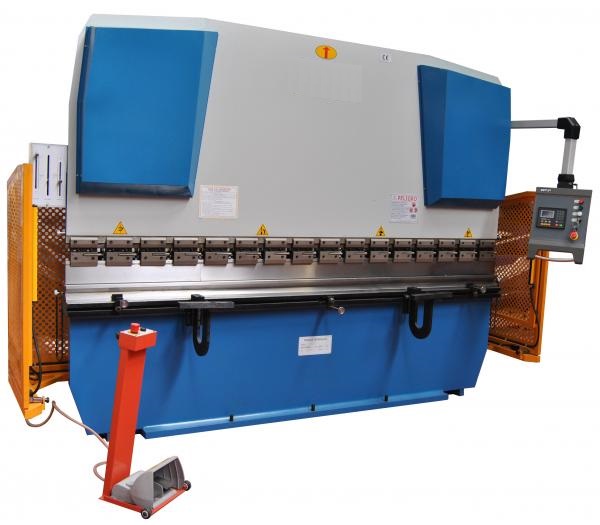

Plegadora hidráulica PPC

Las prensas plegadoras hidráulicas serie PPC son muy robustas y de reducido volumen que facilita su manejabilidad. El armazón está electrosoldado con tablero móvil superior descendente mediante guías templadas y rectificadas, con placa sintética para facilitar el desplazamiento. La barra de torsión está soportada por los laterales y soldada al tablero mediante excéntricas que lo obligan a encajar perfectamente con la mesa inferior y realizar unos plegados con buen paralelismo. Los cilindros están cromados y rectificados; y el husillo y la tuerca se controlan mediante CN en el descenso (eje Y) para conseguir los grados deseados en cada doblado.
Para situar el tope trasero a la medida del ala, al doblar se utiliza el CN que de forma automática lo desplaza las veces necesarias al número de pliegues a efectuar (eje X) y los memoriza.
Todas las piezas dobladas pueden ser archivadas en el CN y cargar su programa en caso de repetición en otras fechas. La mesa del tablero inferior está atornillada y sobre ella se sitúa la matriz multiboca. Esta ausencia de soldadura permite la extracción y rectificado en caso de desgaste por uso. También incorpora un grupo hidráulico con válvulas anti-caída en prevención de accidentes.
FERRY PPC

Otros detalles:

– Pedal con conmutación de funciones adecuadas a normativa.

– Regulador de potencia.

– Desplazamiento automático del tope posterior (eje X) para medida del ala a doblar.

– Penetración del tablero superior regulado (eje Y) para dar grados en la pieza.

– CN que controla y memoriza las piezas programadas.

– Punzón en tramos a toda la longitud de la máquina.

– Matriz multi-boca.

– Barreras fotoeléctricas de seguridad.

– Puertas laterales y traseras con micros de seguridad.

– Certificado C.E.

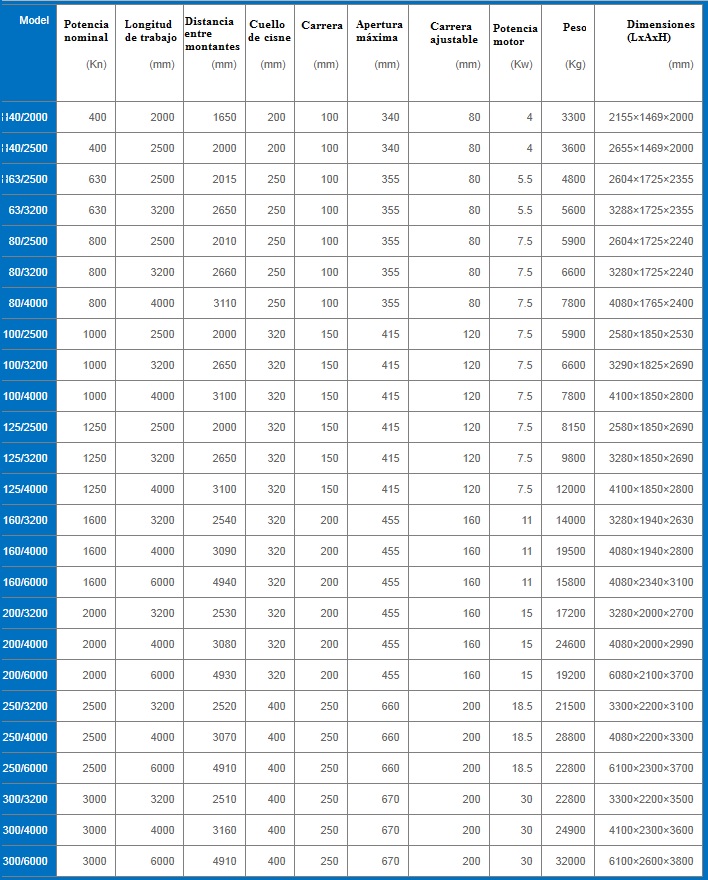

Tabla de características técnicas:



ESTUN E200 NC

estun-e200
ESTUN E200 NC

ESTUN E200 CNC  controlador está especialmente diseñado para plegadoras y guillotinas simples con la última tecnología electrónica para controlar el movimiento de la parada atrás y ponche.

Fácil cambiar entre diferentes funciones, interfaz de uso fácil y la operación conveniente una gran cantidad de información en la pantalla está disponible para que el usuario fácilmente programa, el establecimiento de parámetros y operaciones automáticas de mecanizado más fácil, cómodo y rápido.

La tecnología patentada de control de movimiento Estun e interfaz CAN BUS para la conexión a su EDC sistema servo serie Estun AC, el rendimiento está completamente reproducido.

Menú en varios idiomas entre: Inglés / chino, una elección entre el sistema de medida: pulgadas / mm satisfacer las diversas demandas de los clientes de diferentes países.

El controlador ha pasado rigurosas pruebas de compatibilidad electromagnética y CE han sido certificadas y aprobadas por el Grupo Rheinland TÜV en Alemania.

Características principales:

  • Brillante pantalla LCD, 240 x 128
  • Un posicionamiento lateral a eliminar los husillos de bolas contragolpe
  • La elección de medida: pulgadas / mm
  • Disposiciones de compensación
  • Recordar la posición del punzón
  • Búsqueda automática de puntos de referencia y memorizar la posición
  • Suficiente espacio de almacenamiento para 40 programas
  • La programación de varias etapas de 25 cuadros (pasos) en el programa
  • La posibilidad de elegir entre el menú Inglés o  chino
  • Control: parada de nuevo en el eje X, y Y-eje de movimiento
  • El trabajador de auto y el movimiento rápido
  • Curvas Contador
  • Esfuerzo Fácil instalación
  • Capacidad para multi-programación durante el funcionamiento automático del programa, y ​​el posicionamiento continua
  • En caso de fallo de alimentación: memoriza la posición del programa y de los parámetros de los sensores y la posición del punzón
  • Ejes individuales y conjuntas de posicionamiento
  • Aclaramiento tornillo fijo
  • Búsqueda automática de un punto de referencia
  • Sistema automático que evita una colisión con la pieza de nuevo detener
  • Corrección automática de la posición
  • El almacenamiento de datos en la memoria después de la alimentación se desconecta



Otros detalles:

Plegadora Ferry PPC detalle de barreras electrónicas
Plegadora Ferry PPC detalle de barreras electrónicas
Plegadora Ferry PPC detalle de bridas de amarre rápido
Plegadora PPC detalle de bridas de amarre rápido
Plegadora Ferry PPC detalle escuadra delantera
Plegadora PPC detalle escuadra delantera

Descargar catálogo completo
