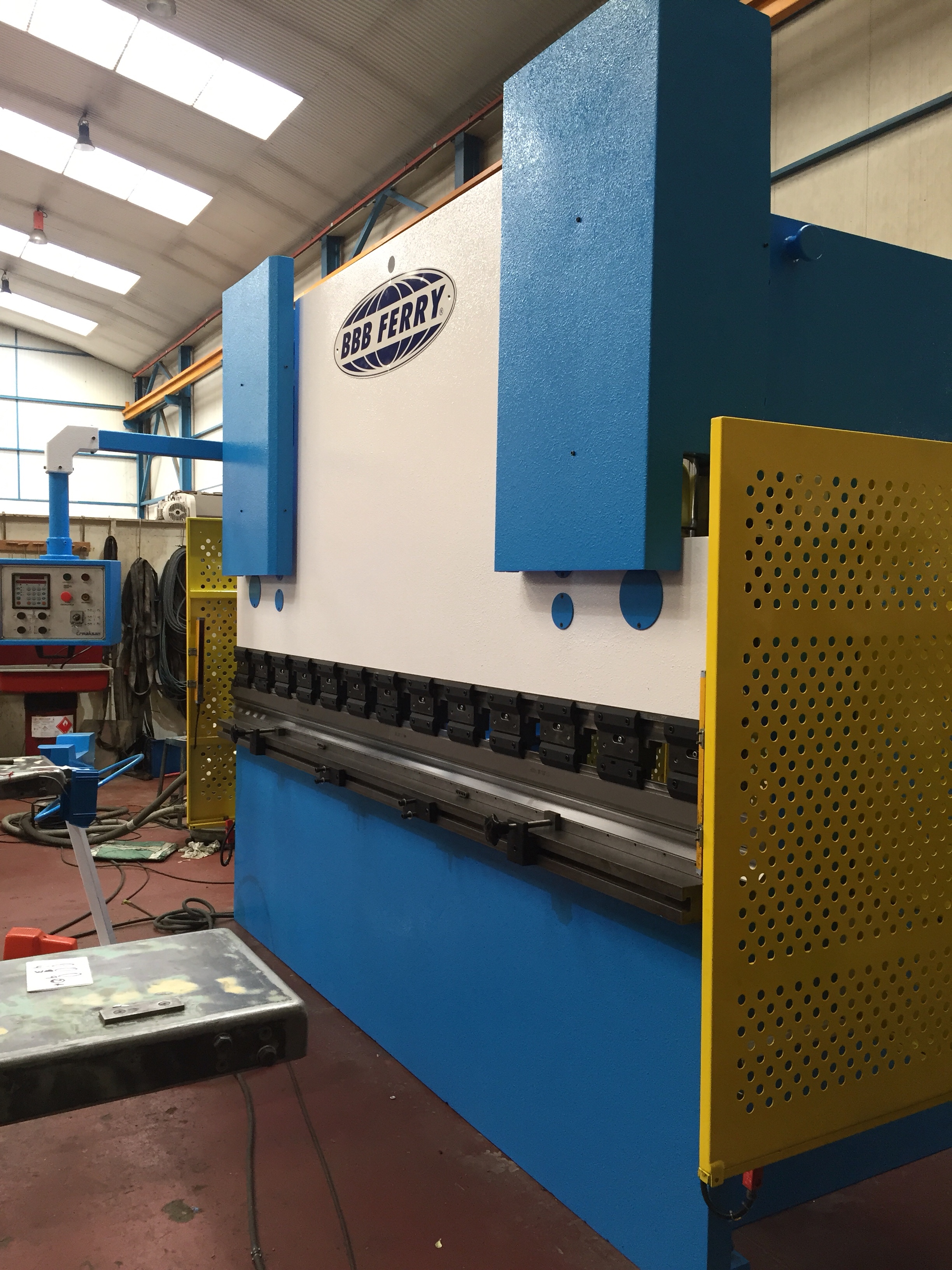

Plegadora hidráulica Ferry PPE-3160 de 3100x160t con CNC a 2 ejes

Plegadora Ferry PPE 3160

Plegadora hidráulica Ferry  PPE-3160 de 3100x160t con CNC a 2 ejes



Características técnicas:

  • Longitud de plegado                              “a”        mm         3100
  • Distancia entre montantes                           “b”        mm          2550
  • Potencia de plegado                                            tm             160
  • Potencia de retorno eje y                                    tm               24
  • Carrera tablero superior (eje y)                    “c”        mm            180
  • Cuello de cisne                                       “e”        mm           400
  • Anchura de mesa                            “g”        mm           220
  • Distancia mesa trancha                         “d”        mm           430
  • Altura mesa                                     “f”         mm           900
  • Velocidad de aproximación eje y                             mm/seg     100
  • Velocidad de plegado                                                mm/seg       10
  • Velocidad de retorno trancha                             mm/seg       90
  • Potencia motor                                                    kw               15
  • Potencia motor                                            kw            0,37
  • Recorrido tope                                                     mm           800
  • Velocidad tope                                                            mm/seg     350
  • Nº piezas – soportes tope                                                                  2
  • Longitud total                                  “l”        mm         4250
  • Anchura total                                   “w”        mm         2150
  • Profundidad                                      “k”        mm          1570
  • Altura total                                       “h”        mm         2650
  • Peso                                                                  tm            9,55
Plegadora Ermak PPE_Dimensiones
Plegadora Ferry PPE_Dimensiones





Cuadro de mandos Ferry PPE CNC 2 ejes
Cuadro de mandos Ferry PPE CNC 2 ejes

Otros detalles:

  • Portapunzón con bridas independientes y sistema de amarre PROMECAM.
  • 4 punzones ref. 10.10/88 o similiar en tramos de 835mm.
  • Matriz multiboca cortada en tramos de 835mm.
  • Panel de mandos
  • Regulación automática de la potencia en tms.
  • Eje x (tope posterior) – posicionador automático de la medida deseada.
  • Eje y (penetración del tablero superior) – posicionador automático de los grados deseados.
  • CN que memoriza los datos precedentes y permite la programación para diversas medidas y ángulos. Memoria de hasta 200 piezas diferentes. Así se pueden fabricar en serie piezas de varios plegados con diferentes alas y grados.
  • Normativa de seguridad
  • Cortina multihaz de protección frontal.
  • Válvulas anti-caída
  • Puertas laterales de protección con llave para controlar su apertura en trabajos concretos.
  • Puerta trasera para evitar acceso al interior.
  • Sistema de redundancia eléctrica



Amarre PROMECAM y mesa cajera autocentrante
Amarre PROMECAM y mesa cajera autocentrante
