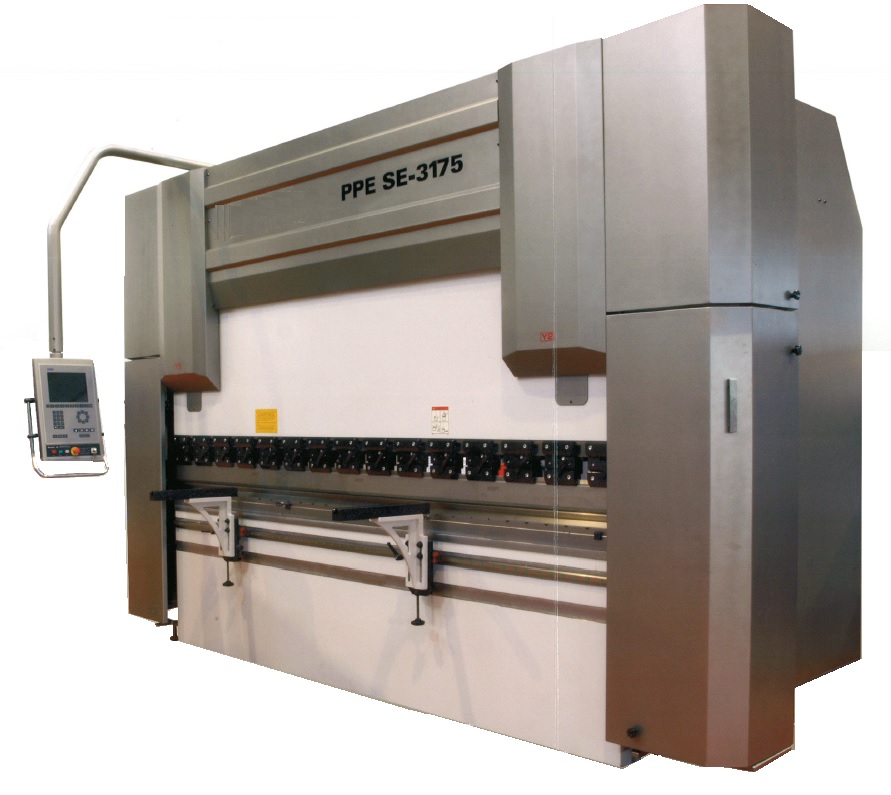

Plegadora hidráulica Ferry PPE-CNC 60220 de 6.000x220t sincronizada a 4 ejes (Y1, Y2, X, R)

Plegadora PPE-SE NEW
Spread the love

Plegadora hidráulica Ferry PPE-CNC 60220 de sincronizada a 4 ejes (Y1, Y2, X, R) con CNC DELEM ER-70 a gráficos

                                                PPE-SE NEW

Características técnicas

Potencia

Longitud de plegado

Distancia entre montantes

Velocidad aproximación (eje Y)

Velocidad de trabajo (eje Y)

Velocidad de retroceso (eje Y)

Recorrido eje X

Velocidad eje X

Recorrido eje R

Velocidad eje R

Número de dedos tope trasero

Número de soportes de chapa

Depósito de aceite

Potencia motor

Recorrido cilindro

Apertura mesa-trancha

Cuello de cisne

Altura de trabajo

Ancho de mesa

Longitud total de maquina

Alto total de maquina

Ancho total de maquina

Peso

220 t

6.100 mm

5.100 mm

130 mm/s

11mm/s

125 mm/s

800 mm

500 mm/s

250 mm

350 mm/s

4

4

300 l

19 kw

275 mm

550 mm

410 mm

1.100 mm

180 mm

7.500 mm

3.200 mm

2.350 mm

26.000 kgs

Configuración de máquina

Control numérico DELEM ER-70 2d con gráficos



Mesa cajera autocentrante: Permite adaptar y   centrar de modo rápido y eficaz las matrices, optimizando los tiempos muertos   de ajuste.
Ejes Y1-Y2   sincronizados mediante tecnología de válvulas proporcionales, que permiten   alta precisión con encoders lineales de tolerancia 0.0025mm testeando la posición de la cuchilla superior hasta 500 veces por segundo.
Máquina de   precisión, fabricada en cuerpo monobloque de acero.
Indexación con   referencias automáticas de los ejes al arranque.
Cilindros   hidráulicos fabricados en acero antidesgaste cromado que, permiten plegados de precisión incluso en grandes tonelajes.
Componentes   hidráulicos Hoerbiger
Componentes   eléctricos Siemens
Cuello de cisne   estándar de 400 mm

 PPE-CNC_Cuello

Utillaje:

  •  5 bridas por metro con blocaje rápido para soporte de punzón
  • Punzones de larga   duración tratados por inducción a 140 kgs.   Tramos de 835 mm a toda la longitud de la máquina
  •  1 punzón igual al   anterior fraccionado en varios tramos con bigornias   laterales
  • Matriz con 4 bocas   anchura 60 mm en tramos de 835 mm a toda la longitud de la máquina

Soportes delanteros de chapa deslizantes.

Normativa de seguridad por cortinas electrónicas.

Sistema de tope trasero de 800mm de recorrido montado sobre husillo a bolas. Controlado y sincronizado electrónicamente desde el panel de mandos que gestiona de serie 4 ejes (X, R) y opcionalmente 6 (Z1, Z2) con la máxima precisición (+/-0.0025mm de desviación)

Ejes sincronizados plegadora Ferry
Ejes sincronizados plegadora Ferry

Detalles:

Detalle del extremo izquierdo de la máquina donde podemos apreciar cortinas electrónicas de seguridad, mesa cajera autocentrante y mecanizado de rail para soportar brazos delantero con patín a bolas.     Plegadora Ferry Mesa Cajera Autocentrante

Control Numérico DELEM ER-70

  •   Sencillo   manejo y altas prestaciones para una CNC que controla hasta 4 ejes.
  •   Simulador   de plegado con gráficos 2D.
  •   Sistema   de dibujo de producto en gráficos 2D.
  •   Sistema   de control de colisiones.
  •   Cálculo   automático y posicionamiento del eje R y X en función de los pliegues y   materiales.
  •   Cálculo   automático del ángulo de plegado acorde con la posición de los ejes Y1, Y2.
  •   Cálculo   automático de los radios internos y recorrido de pistones.
  •   Pantalla   TFT LCD de 14”.
  •   Sistema   operativo Windows.
  •   64   MB de memoria.
  •   Posibilidad   de  programar 99 características/pasos.
  •   99   secuencias de plegado por programa.
  •   Almacén   de utillaje de 30 memorias para punzón y 60 para matriz.
  •   Back-up   y parámetros en USB.
  •   2   puertos de salida USB.
  •   Posibilidad   de trabajo en red.

Plegadora Ferry PPE-SE DELEM ER70
