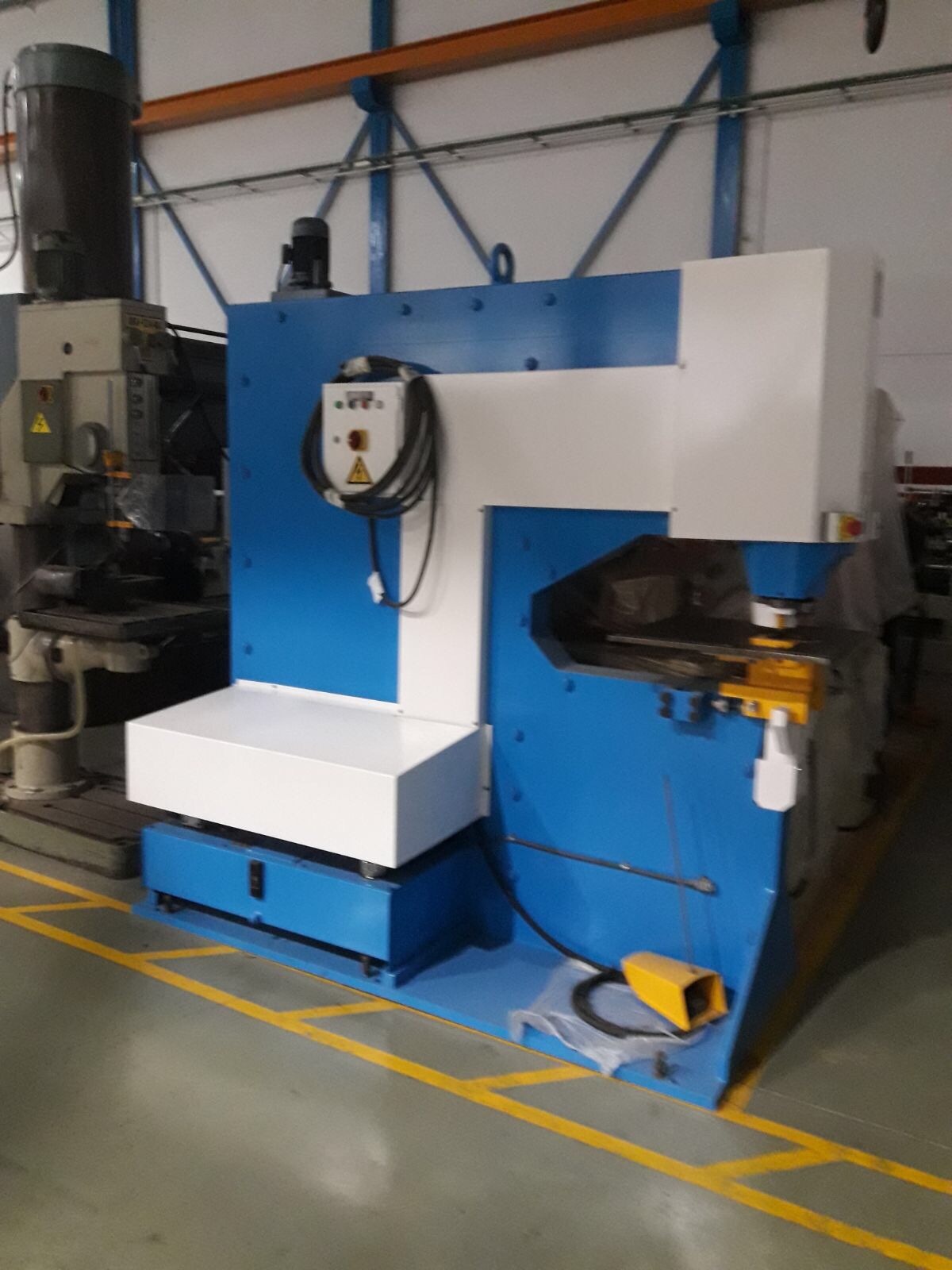

Punzonadora hidráulica Puma 150

Punzonadora Puma 165
Punzonadora Puma 165

Características técnicas

Potencia de motor: 15 kw

Curso máximo: 100 mm

Equipo de punzonado: 165 ton.

Capacidad (diámetroxespesor):  ø40×30 mm.

Cuello de cisne: 760 mm.

Golpes por min. Con 20mm. De curso:28

Altura de trabajo: 1.060mm

Peso bruto cuello 750: 5.000 kg

Dimensiones (Largoxanchoxalto) cuello 750:  2.030×1.600×2.350 mm



Configuración de la máquina

  1. Cilindro de doble efecto puma seccionado.
  2. Apoyo del cilindro.
  3. Topes regulación curso.
  4. Amplio curso para trabajos de plegado, embutido, formado, etc.
  5. Generoso guiado antigiro regulable.
  6. Guiado adicional para absorción de esfuerzos descentrados y protección juntas hidráulicas.
  7. Vástago preparado para fijación de útiles especiales.
  8. Cambio rápido de punzón.
  9. Tope regulable en altura.
  10. Mesa con reglas milimetradas.
  11. Tope posicionamiento hasta 500 mm.
  12. Porta-matriz cuello cisne para punzonado de chapas y perfiles.
  13. Tensor longitudinal con sistema de ataque frontal.
  14. Tensor transversal con sistema de ataque frontal.
  15. 15. Bulón fijación base cuello cisne.
