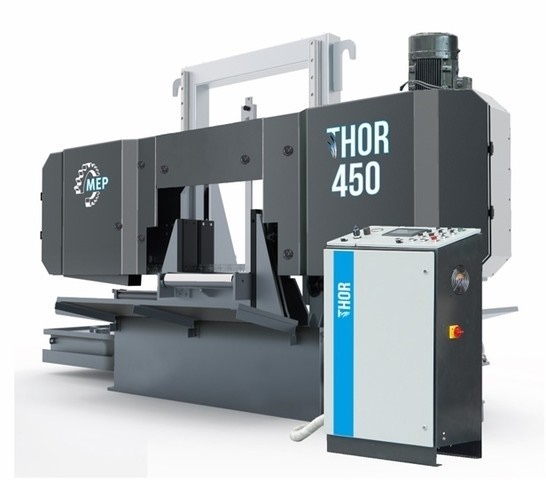

La sierra de cinta de doble guiado MEP THOR 450 es una máquina que utilizando un mínimo de recursos, obiente el máximo beneficio. Esta sierra de cinta es una máquina completamente semiautomática sobre guías de gran capacidad. Fabricada con la tecnología más avanzada, consigue altas prestaciones a alta velocidad.
«Potencia y sencillez en un corazón de acero»
Características técnicas:
- Desarrollo de hoja: 5.800x41x1,3mm
- Velocidad de la hoja: 50-100m/min
- Motor hoja: 7,5kw
- Motor central hidráulica: 1,5kw
- Corte mínimo: 10mm
- Aprite mínimo: 60mm
- Apertura de mordaza: 465mm
- Apertura vertical: 455
- Precisión del corte (horizontal y vertical): 0.1mm/100mm
- Sierras de cinta: bimetálicas / metalduro
- Dimensiones de la máquina (LxAxH): 3050x1340x2050
- Dimensiones para transporte: (LxAxH): 2700x1340x2050
- Peso: 2900kgs
Configuración de la máquina
El motor de la hoja se acopla al reductor. La velocidad de rotación de la hoja se configura en la consola de la máquina mediante un variador electrónico (INVERSOR).
CENTRALITA HIDRÁULICA DE ÚLTIMA GENERACIÓN DE ALTA EFICIENCIA Y BAJO CONSUMO ENERGÉTICO: la centralita hidráulica y el depósito son dos piezas para facilitar su mantenimiento.
CABEZAL
Cabezal de corte guiado sobre guías lineales de recirculación de bolas de alta precisión para garantizar una mayor producción y vida útil de la
hoja.
CABEZAL DE CORTE
- Sensor hidromecánico para la configuración del avance del cabezal sin la intervención del operador en función de la composición del material, de su firmeza y del tamaño.
- Cojinetes LMG antifricción para un movimiento lineal del cabezal de corte tanto al bajar como al subir.
- Mordaza de corte hidráulica con cilindro hidráulico de doble efecto.
- Aproximación rápida de la hoja al material que se va a cortar para optimizar la productividad.
- Regulador de bajada del cabezal automático en caso de avance excesivo en función del tipo de material y de los valores configurados.
- Válvula con control de descenso de la cabeza , autorregulable en función de la dureza del material y de su tamaño , sin necesidad de intervención por el operario.
- Velocidad de bajada del cabezal controlada y retorno rápido mediante un sistema totalmente hidráulico.
- Autoposicionamiento del cabezal de corte en la posición de inicio corte, durante la fase de subida.
- Memorización automática de la posición del arco portahoja en función de la altura del material.
- Parada automática de la máquina en caso de rotura de la hoja.
- Sistema manual de lubricación de todas las partes móviles de la máquina
CONTROL
PROGRAMACIÓN DE LOS CICLOS DE CORTE “USER FRIENDLY”: control general de la máquina con botones de mando, PLC, inversor electrónico para la variación de las revoluciones de la hoja, transformador, contactor auxiliar y conector con fusibles.
Las válvulas hidráulicas y el regulador para la bajada del cabezal son de fácil acceso y se colocan sobre el panel de control.
PRODUCTIVIDAD
Robusta estructura de acero soldado – construcción antitorsión para absorber las vibraciones y aportar estabilidad de corte a la máquina y
una larga vida útil a las hojas.
Volantes de fundición para la rotación de la hoja. Volante motor montado sobre un mandril especial del reductor.
Cepillo de limpieza de hoja motorizado mediante sistema hidráulico para una limpieza constante de la hoja que favorece una mayor vida útil.
Depósito del líquido refrigerante alojado en el interior de la base y motor del líquido de refrigeración de alto caudal kW (CV) para una limpieza constante de la hoja que favorece una mayor vida útil. Regulación del flujo del líquido refrigerante
Evacuador de virutas automático de sinfín con transmisión mediante motor eléctrico y reductor (incluye recipiente para las virutas) que asegura unas mejores condiciones operativas, una mayor duración de la máquina y una reducción de los tiempos de mecanizado, lo que evita la interrupción del proceso de producción para la eliminación manual del material de desecho.
Cabezales de guía de la hoja móviles montados sobre guías rígidas y conectados mecánicamente a la mordaza móvil, garantizado así su posicionamiento correcto en función del tamaño de la barra.
PRECISIÓN
El cabezal de guía de hoja delantero se acopla a la mordaza deslizante, garantizando así la colocación exacta del cabezal y una mayor seguridad. De hecho, de este modo, el operador no debe realizar ninguna operación de configuración en caso de cambio de material.
• Placas de guía de hoja de metal duro y cojinetes de bolas.
• Placas de guía de hoja mecanizadas de alta precisión con placas de metal duro y cojinetes antideslizamiento
Tensado hidráulico y automático de la hoja para un tensado correcto de la misma. El sistema mantiene constante el tensado de la hoja y la afloja progresivamente cuando está apagada para evitar que se salga y la fatiga de esta
Capadidad de corte:
Accesorios opcionales
Lámpara de iluminación del plano de corte para colocar con precisión la barra para cortes no de serie o de encabezamiento.
Mordaza con doble bloqueo para un mejor apriete y cortes sin rebabas: la mordaza de doble apriete permite sujetar la pieza tanto en carga
como en descarga durante el corte.
Sistema de lubricación de las piezas en movimiento a través de la bomba mecánica de accionamiento manual.
DISEÑO
La sierra de cinta MEP THOR 450 es una máquina con diseño ergonómico que facilita el cambio de hoja, el control periódico y el mantenimiento preventivo.
