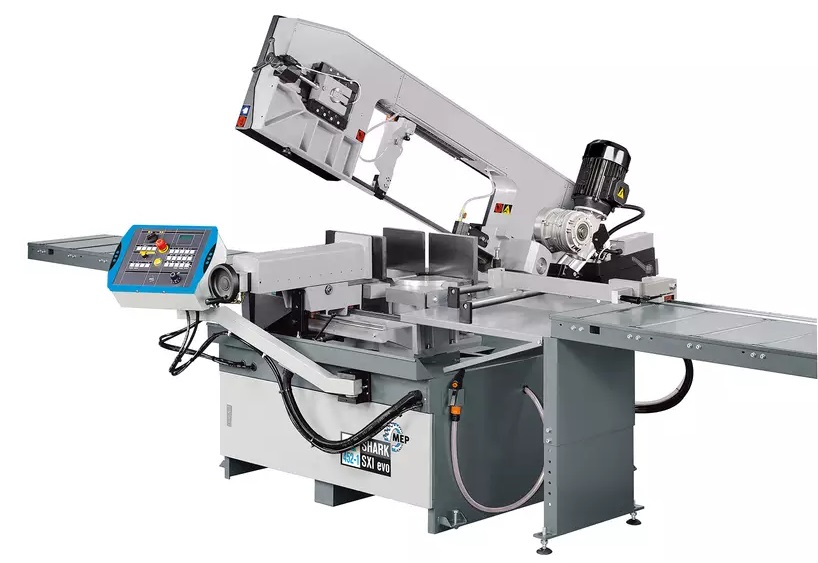

Sierra de cinta Mep Shark 452-1 SXI EVO

La sierra de cinta Mep Shark 452-1 SXI EVO es la sierra de cinta semiautomática que resuelve los problemas de corte angular de travesaños y perfilados metálicos. Esta máquina de corte es una sierra de cinta semiautomática y electrohidráulica para el corte de tubos, perfilados y travesaños metálicos de -60° a +60°.

MÁXIMA FLEXIBILIDAD

> El teclado de membrana con sensación táctil y señal acústica a la impulsión está montado en un brazo articulado para garantizar el control de los comandos en todas las posiciones de operación.

> La pantalla LCD visualiza el estatus de la sierra y de todos sus parámetros permitiendo así el máximo control en tiempo real.

> La programación de consola también permite ajustar los límites del recorrido del cabezal de corte de acuerdo con las dimensiones de las barras de cortar.

> El sistema de topes de parada mecánicos a -60°, -45°, 0°, +45° y +60° está equipado con un dispositivo de bloqueo a todos los ángulos intermedios.

> La amplia superficie de trabajo que garantiza la máxima estabilidad de corte y seguridad está equipada con placas de acero templado sustituibles en caso de desgaste.

> Soporte de la barra con rodillo a la izquierda del plano de corte: rodillo deslizante en guía lineal con recirculación de bolas para desplazarse con facilidad en caso de corte a los máximos ángulos.

MÁXIMA FACILIDAD DE USO

> El plano de corte giratorio está montado en un pivote central y cojinete axial de rodillos para asegurar una rotación fácil a cualquier ángulo.

> La graduación de precisión grabada en la plataforma giratoria permite realizar cortes precisos y en perfecta tolerancia a cualquier ángulo.

> El conjunto de apriete que se puede mover longitudinalmente hacia la derecha e izquierda del cabezal de operación también permite realizar cortes angulares precisos de manera segura.

> El sistema de apriete de bloqueo/desbloqueo rápido permite realizar todos los cortes de manera rápida y fácil.

> El sistema de lavado debajo del plano de corte evita la acumulación de virutas y la interrupción de la producción para la extracción manual.

> El interfaz del usuario con pantalla y teclas mecánicas garantiza una programación fiable, fácil e intuitiva.

Máquina muy versátil que permite efectuar cortes comprendidos entre -60° y +60°.

Sierra de cinta Mep Shark_detalles estructura

CICLO DE CORTE:

Después de haber colocado la barra y haber activado el ciclo, efectúa: cierre de la mordaza – puesta en marcha del motor – bajada del cabezal para el corte – parada del motor – retorno del cabezal – apertura de la mordaza.
CICLO DOWN-UP: trabajando en ciclo SEMIAUTOMÁTICO, el botón DOWN permite parar el cabezal y la rotación de la cinta al final del corte, manteniendo la mordaza cerrada y completando el retorno del cabezal hacia arriba y la apertura de la mordaza con el botón UP.

Configuración de la máquina:

Consola con todos los mandos centralizados, montada en un brazo articulado para desplazarse fácilmente garantizando en todas las posiciones operativas el control de los mandos y de la EMERGENCIA.
Centralita hidráulica de última generación, de elevada eficacia y bajo consumo energético.
Programación de los límites del recorrido del cabezal desde el cuadro de mandos en función de las dimensiones de las barras que se deben cortar.
Teclado de membrana de baja tensión, de poliéster, con pulsadores termoformados, con sensación táctil y señal acústica en el accionamiento.
Pantalla para visualizar: + diagnóstico + alarmas (descripción de la causa) + estado de las entradas y de las salidas + recuento de los cortes + tiempo
empleado para el corte efectuado + consumo del motor de la hoja + tensado de la hoja + velocidad de la hoja + visualización numérica de la posición del cabezal.
Inverter electrónico para la regulación continua de la velocidad de la cinta (de 15 a 100 m/min).
Plataforma giratoria, con graduación de precisión grabada, giratoria sobre un cojinete de rodillos de 280 mm de diámetro.
Amplia superficie de apoyo para garantizar la estabilidad y la seguridad durante el corte.
Soporte de la barra con rodillo, a la izquierda de la superficie de corte, se desliza por una guía lineal con recirculación de bolas para poder moverse con facilidad y cortar hasta los ángulos máximos sin necesidad de operaciones de desmontaje.
Mordaza hidráulica de acercamiento rápido deslizable y transportable sobre guías lineales con recirculación de bolas.
Tensado de la hoja con transductor electrónico de accionamiento manual.
Soporte vertical del cabezal móvil de regulación manual, deslizable por una guía lineal con recirculación de bolas.
Dispositivo de limpieza de la hoja con cepillo.
Bomba eléctrica para la lubricación y la refrigeración de la cinta.
Pistola para el lavado de las superficies de trabajo.
Cuba para el líquido refrigerante situada en el pedestal y cajón para las virutas.
Máquina preparada para el desplazamiento con elevador.
Cinta bimetálica para piezas macizas y perfilados.
Llaves, manual de instrucciones y para la solicitud de piezas de recambio.
