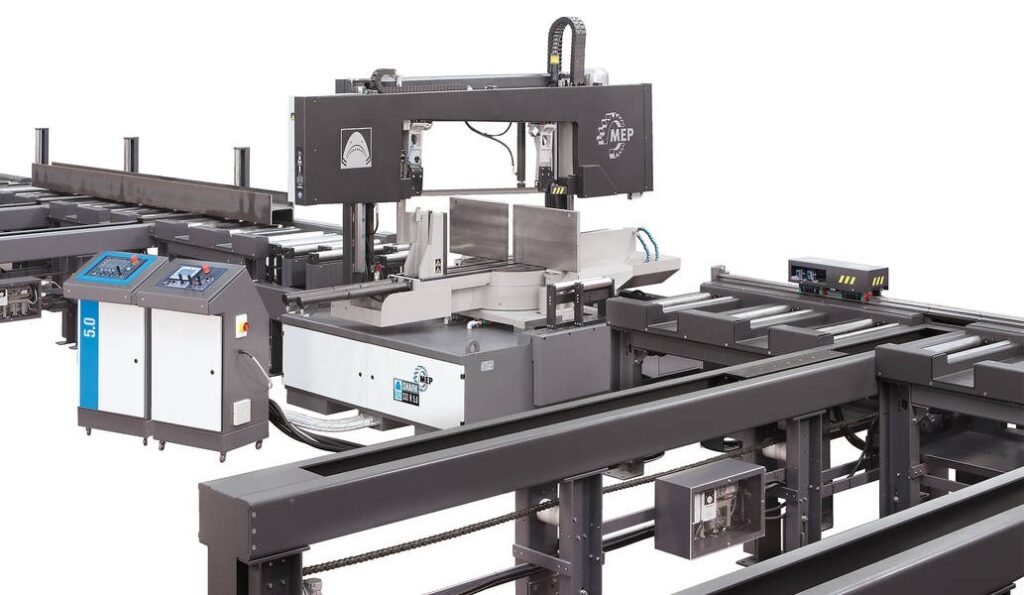

Sierra de cinta MEP Shark 652 SXI H 5.0

La sierra de cinta MEP SHARK 652 SXI H 5.0, es una sierra de cinta semiautomática electrohidráulica de doble columna ideal para cortar estructuras metálicas de gran tamaño, con cinta de desarrollo 6700x41x1,3 mm. Es la máquina de corte perfecta para tubos y travesaños de hasta 650×450 mm, que permite efectuar cortes a derecha e izquierda comprendidos entre -60° y +60°.

Esta sierra de cinta disponible en dos versiones, gestionadas mediante teclado simplificado con pantalla táctil y controlador MEP de última generación
diseñado exclusivamente para sus sierras:

Versión con COLOCACIÓN MANUAL:

El ángulo de corte se alcanza por medio de una rotación manual del cabezal de operación a través de una manija y servocomando para el bloqueo hidráulico.
El ángulo de corte se visualiza en la pantalla.

Versión con COLOCACIÓN AUTOMÁTICA

En la versión con POSICIONAMIENTO AUTOMÁTICO, puede realizar la rotación automática de la estructura porta-hoja. Programación desde el panel de mandos del ángulo de corte con bloqueo hidráulico automático: el ángulo de corte se alcanza por medio de la transmisión piñón/cadena y hay dos ciclos de corte disponibles:

A) El ciclo AUTOMÁTICO para cortes de un soloángulo

B) El ciclo AUTOMÁTICO para los cortes con 2 ángulos programados que se realizan alternativamente.

Para facilitar la configuración del ángulo de corte,tanto la versión A como la B pueden disponer de dos dispositivos con rodillos de elevación hidráulica de entrada y salida para sujetar las barras y eliminar la carga en la superficie giratoria (OPCIONAL)

Configuración de la máquina:

Estructura de fundición de hierro sólida para absorber las vibraciones y aportar estabilidad de corte a la máquina y una larga duración de las hojas.
Potente motor de 9,2 kW (15 CV) con inverter vectorial para la regulación continua de la velocidad de la cinta en un rango único de 15 a 150m/min.
Superficie sólida de corte sustituible de acero con amplias ranuras para la eliminación de las virutas de la superficie de trabajo.
Lámpara de trabajo y visor láser para colocar con precisión la barra que debe cortarse.
Bajada vertical del arco con doble cilindro hidráulico por guías lineales con patines precargados con recirculación de bolas (cinta inclinada de 3° para afrontar con facilidad las paredes horizontales).
Control automático de la fuerza de corte con una servoválvula proporcional montada directamente en el cilindro.
Centralita hidráulica de última generación, de elevada eficiencia y bajo consumo energético.
Pantalla táctil de 7”.
Sistema de apriete hidráulico con dos mordazas independientes a la izquierda y a la derecha del corte y mordaza vertical.
Alineación automática del cabezal guía-hoja delantero según las dimensiones de las barras que se deben cortar.
Cabezales guía-hoja regulables de acero, con dispositivo combinado con rodillos y patines en Widia.
Servosistema electromecánico para el tensado dinámico de la hoja (2250 kg).
Tres bombas para alimentar grandes cantidades de líquido para corte (120 litros/min) para refrigerar, lavar continuamente la superficie de trabajo, transportar las virutas de salida.
Dispositivo automático con cepillo para la limpieza de la hoja.
Evacuador de virutas motorizado (OPCIONAL).
Máquina preparada para el desplazamiento con carretilla elevadora o grúa.
Cinta bimetálica incluida.

Eficiencia absoluta

La captura automática de la posición de comienzo del corte del cabezal de operación por medio de visor láser reduce el tiempo de programación.
La alineación automática del cabezal guía-hoja anterior en relación con las dimensiones de las barras de cortar reduce el tiempo de configuración de la sierra.
El sistema de apriete hidráulico se compone de dos mordazas de corte independientes a la izquierda y derecha del corte, permitiendo así realizar incluso cortes angulares precisos de manera segura.
El sistema de lavado debajo del plano de corte evita la acumulación de virutas y la interrupción de la producción para la extracción manual.
El inverter vectorial para el ajuste continuo de la velocidad de rotación de la hoja de 15 a 150 m/min permite cortar cualquier tipo de material de manera eficiente.

Flexibilidad extraordinaria

El servosistema electromecánico para el tensado dinámico de la hoja garantiza su ajuste continuo y automático, garantizando así una mayor precisión de corte y duración de la hoja.
El sistema OPCIONAL de rodillos hidráulicos levanta la barra del plano de trabajo para evitar cualquier tipo de roce o fricción en fase de carga y descarga del material.
El sistema de control adaptativo de la fuerza de corte en función de la resistencia encontrada por la hoja durante el corte permite realizar cortes con un excelente acabado en cualquier condición, incluso en caso de herramientas desgastadas.
La interdependencia entre la mordaza de corte y el soporte vertical del cabezal guía-hoja anterior permite reducir el tiempo de configuración de la sierra, permitiendo así su posicionamiento automático en función de la sección de cortar.
