Sierra de cinta para corte de panel FMB Plutón Air

Sierra de cinta semiautomática para corte de panel tipo sandwich para aislamiento y entramados metálicos. Esta sierra de cinta está equipada con un sistema de movimiento del arco mediante cilindro hidráulico y válvula de flujo regulable del descenso en la posición frontal para optimizar el corte. La cuchilla está 3º inclinada con respecto al plano de corte y dispone de finales de carrera regulables y mordaza temporizada.

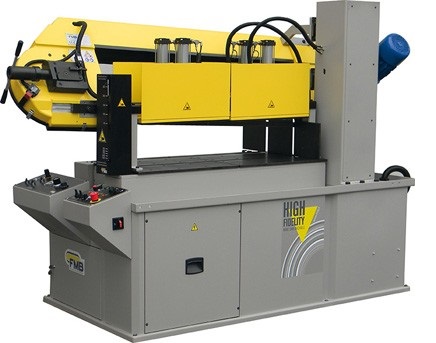

Sierra de cinta para corte de panel Pluton AIR
Sierra de cinta para corte de panel Pluton AIR



Descargar video

Características técnicas:

Desarrollo de hoja: 5.600×3,4×1,1mm

Potencia motor: 4hp

Peso: 1.400kgs

Capacidad de corte: 250×1.250mm

Detalles de fabricación:

  • Base robusta y compacta
  • Amplio banco mordaza

PLUTON AIR_PISADOR

PLUTON AIR_PISADOR CON MATERIAL

  • Guía exacta descenso arco en columna cromada

PLUTON AIR_GUIA ARCO

  • Reductor de engranajes con dientes inclinados cementados rectificados y lubrificados con grasa de larga duración.

PLUTON AIR_MOTOR



  • Tensionado dinamométrico de cinta.

PLUTON AIR_TENSADOR DE HOJA_VHZ

  • Guía cinta combinado carburo de tungsteno y cojinetes.
  • Arco de sección robusta.

PLUTON AIR_ARCO

  • Regulación altura de corte.

PLUTON AIR_rodillo apoyo de material

  • Movimientos oleodinámicos.
  • Bloqueo vertical con 4 cilindros independientes con presión regulable.
  • Válvula especial para optimizar el corte.

PLUTON AIR_VHZ

  • El interfaz entre el operador y la máquina es un panel de control dividido en una parte que contiene los controles hidráulicos/neumáticos (“A”) y otra parte que contiene los controles eléctricos.

PLUTON AIR_PANELB

PLUTON AIR_PANEL









  • Para cambiar el disco no es necesario desmontar el cárter del arco. Dicho cárter puede ser abierto y fijado con ganchos para que el operador tenga un accedo total a toda la zona.

PLUTON AIR_apertura de arco

  • Inverter (VHZ), de 40 a 160 m/min.
  • Regulación presión mordaza semiautomática (RPM1)
  • Nebulizador de una salida sin caja (NB1)
  • Electrobomba refrigerante.
  • Mando eléctrico de 24V.
  • Fabricación certificada según normas CE.

Accesorios especiales:

  • Control rotación de hoja SENS: Los SENS opcionales se montan sobre el volante. En el caso en el que la hoja se aflojase, porque no tuviera la tensión correcta o si uno fuera a parar en la pieza de trabajo , el ciclo de trabajo se bloquea inmediatamente. De esta manera, el opcional SENS , preserva el volante del motor y la cuchilla en sí .

PLUTON AIR_SENS

  • Rodillo hidráulico Pluton RPP: Para facilitar el manejo y carga de piezas muy largas se ha creado el sistema RPP que facilita la manipulación de material mediante la incorporación de un rodillo loco en la entrada de la máquina. Durante la carga del material a cortar , cuando las pinzas están abiertas , el rodillo se eleva para facilitar el deslizamiento de las piezas. En el cierre de las mordazas de rodillo se baja . Después se eleva el rodillo de corte automáticamente para facilitar la carga siguiente.



PLUTON AIR_RPP



  • Visualizador línea de corte LX: El dispositivo de iluminación de la línea de corte con rayo láser permite una fácil identificación de la zona afectada para cortar.

PLUTON AIR_LX



  • Sistema de aspiración instalado en las mordazas IAP: Para aspirar humos y filtros generados por el corte paneles aislantes se recomienda este sistema opcional que se compone de:
    • 1 campana (PIAP).
    • 1 unidad de extracción con sistema de recogida del material.
    • 1 boquilla para aspirar virutas.

Optional IAP



  • Predisposición instalación aspirador PIAP: A unos 270 mm desde la superficie de trabajo, se coloca una campana de aspiración de los humos de procesamiento. La salida está dispuesta para la conexión de dos salidas a la que aplicar el aspirador ( no suministrado, ver IAP )

PLUTON AIR_PIAP



  • Base rotativa para corte a englete RPL: Anillo de giro sobre el que se asienta la máquina para poder realizar corte a grados.

528836f7i_RPL

  • Mesa de rodillos de 2.000mm tanto para entrada como para salida, con capacidad de carga útil de 500Kg/m y regulación de altura desde 870-930mm

    Mesa de rodillos 2m PLUTON
    Mesa de rodillos 2m PLUTON
