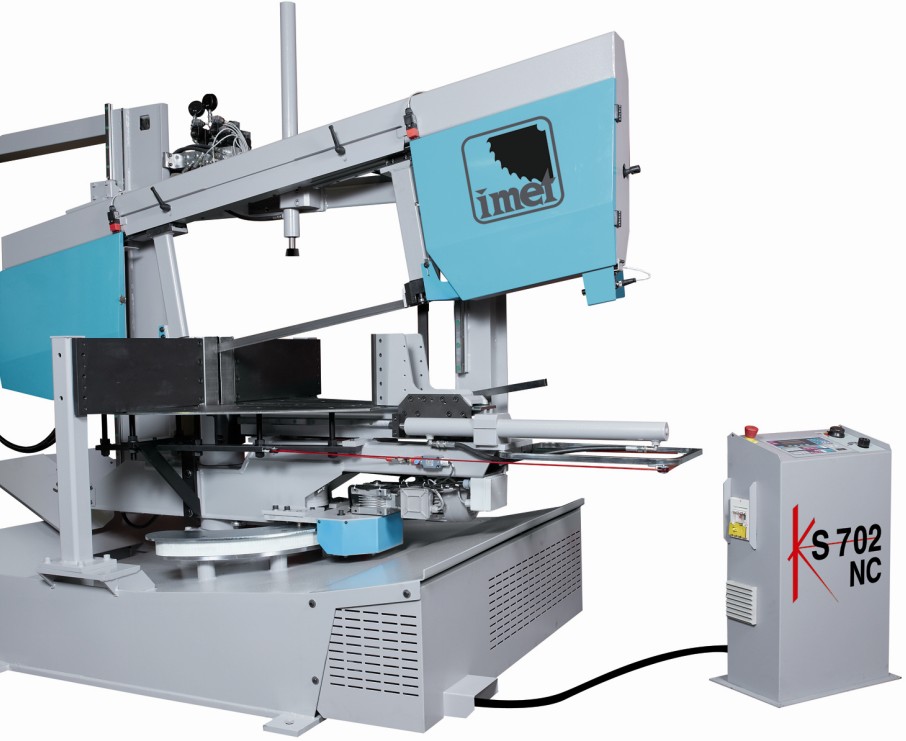

Sierra de cinta semiautomática de doble guiado con giro a 60º KS 702 NC

sierras de cinta, movimiento vertical, semi-automática, corte acero y aluminio, corte de ángulo

Sierras de cinta semiautomaticas de doble columna y descenso vertical, ideal para cortar perfilados y macizos, provistas de control CNC para la gestión del posicionamiento angular desde 60° izquierda hasta 60° derecha.

  • La rotación de la sierra se realiza mediante motor electrico, motoreductor y un encoder para la medida del ángulo, el control CNC permite la memorizacion de varios angulos.
  • Control automático de las posiciones de inicio y fin de corte mediante detector.
  • Teclado de programacion integrado con CNC, posicionado desde la consola móvil , display LCD para la visualizacion de todas las fases de trabajo y diagnosticos de errores.
  • Arco en acero electrosodado con seccion de grueso espesor, garantiza la ausencia de vibraciones.
  • La rotación del arco está perfectamente equilibrada y garantazida mediante un cilindro hidráulico de grandes dimensiones. Todo esto permite a la sierra prestaciones elevadas y una larga duración de la hoja.
  • Inicio y final de corte con hoja inclinada 5° respecto al plano de la máquina.
  • Todos los movimientos de la sierra se trasmiten con guía a ricirculo de esferas.
  • Regulación desde la consola de la velocidad de bajada y de la fuerza de corte.
  • Patines guia hoja en metal endurecido, incluido de cojinetes laterales de guia.
  • La tension de la hoja es tramite con un sistema elctromecanico y es de 2500 kg/cm2. Limpieza de la hoja mediante cepillos metalicos regulable. Centralita hidráulica que garantiza un bajo ruido y una constancia de presión de trabajo, durante las fases de trabajo que no se necesita presión hidráulica la centralita se apaga garantizando asì un ahorro importante de electricidad, suministrada con reductores de presion de las mordazas.
  • Disponible tambien en la version giratoria manual de l’arco, display LCD para la visualizacion de l’angulo y topes automaticos en las posiciones a 0° y 45° derecha y izquierda.
  • CORTA A 90° REDONDOS HASTA 520 mm., CUADROS HASTA 450 mm. Y RECTANGULARES HASTA 680×400 mm.
  • PARA LEER TODAS LAS CAPACITADES DE CORTE, DESCARGAR EL DEPLIANT A LADO

Tabla de capacidades de corte:

Características técnicas:

Area corte a angulo ° -30 / 90 / +30
Capacidad de corte a 90° redondo/cuadro/rectangulo mm. 520 / 450 / 680×400
Dimensiones de la hoja mm. 5870 x 34 x 1.1
inclinación de la hoja ° 6
Potencia motor hoja KW 3
Velocidad hoja mt/min. 15÷100
Potencia motor centralita hidráulica KW 1.5
Capacidad tanque centralita hidráulica Lt. 50
Capacidad tanque refrigeración Lt. 3
Dimensiones ( B x L x H ) mm. 1600x3300x2500
Altura plano de trabajo mm. 900
Peso Kg 1950
Tipo de operación semiautomático-hidráulico
Adacta para el corte de: Acero / hierro fundido / aceros de alta resistencia



Patines guia hoja K

Patines guia hoja K

El patino guia hoja móvil se mantiene automáticamente en contacto con el punto de corte por medio de un pistón de gas. La lubricación mínima montada de serie, se cancela la dispersión de refrigerante líquido típico en ‘utilizar aceite emulsionable, la vida de la hoja no está afectada en modo alguno.

Patino movil

Patino movil

En estas sierras el patino móvil se mantiene automáticamente en contacto con el punto de corte.

Hilo de Seguridad KS 702 NC

Hilo de Seguridad KS 702 NC

De serie las sierras modelo Ktech tienen un sistema de seguridad a través de un cable que en caso de detección de un obstáculo o impedimento bloquea la operación de rotación en modo automático.

Reductor de rotacion

Reductor de rotacion

En todas las sierras a rotación automática del arco ‘el movimiento es a través de una correa dentada y motoreductor, el bloqueo de l’arco es por medio de un cilindro hidráulico.

Display angulo KS 702 OPCIONAL

Display angulo KS 702 OPCIONAL

Con este accesorio, que se puede pedir sólo para el modelo con rotación manual, el ángulo del arco se muestra en una pantalla LCD de fácil lectura, para los clientes que necesitan cortar mucho a angulo.
