Taladro de columna redonda Erlo Serie TCA-50

Taladro Erlo TCA
Taladro Erlo TCA

Taladro de columna redonda de avance automático mecánico

  • Avance automático mecánico
  • Transmisión por engranes
  • Diámetro de columna: 200 mm
  • Distancia de husillo a columna: 400 mm
  • Mesa fija, cabezal desplazable y giratorio
  • Mesa giratoria inclinable
  • Volante frontal para avance sensitivo fino
  • Equipo de refrigeración
  • Equipo de luz

Características técnicas:

Cap. Máx. de taladrado en acero de 70 Kgrs.

Cap. Máx. de taladrado en fundición 200 Br.

Cap. Máx. de roscado en acero 70 Kgrs.

Cono Morse No.

Profundidad máxima de taladrado

Profundidad máxima de roscado

Avance de taladrado

Motor principal

Peso admitido en la mesa de trabajo

Velocidades Standard a 50 Hz. – 1500 rpm.

Refrigeración con motobomba de

Peso aproximado de la máquina

Peso bruto con embalaje

Volumen del embalaje

50 mm

55 mm

M.45

4

260 mm

260 mm

0,08-0,16-0,24-0,35

4 HP

275 Kgrs.

45-82-130-165-288-380-480-685-1115

0,10 HP

850 Kgrs.

1090 Kgrs.

2,92 m

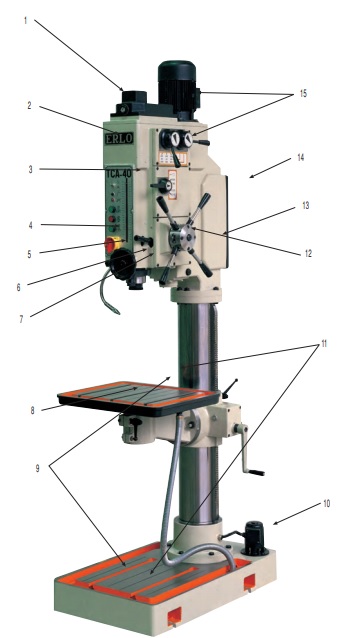

Detalles de configuración:

1.       Transmisión por engranes.

2.      placa de mandos.

3.      Regla de profundidad (milímetros o pulgadas)

4.      Expulsor de brocas.

5.      Volante avance sensitivo.

6.       Tope ajustable de profundidad.

7.      Nariz roscada con tuerca de protección.

8.      Mesa giratoria e inclinable.

9.      Ranuras en «t». «t» slots.

10.  Equipo de refrigeración.

11.   Superficie rectificada.

12.  Engrase del cabezal.

13.   Mando de avance.

14.  Equipo eléctrico a bajo voltaje.

15.    Selectores de avance y velocidades.
