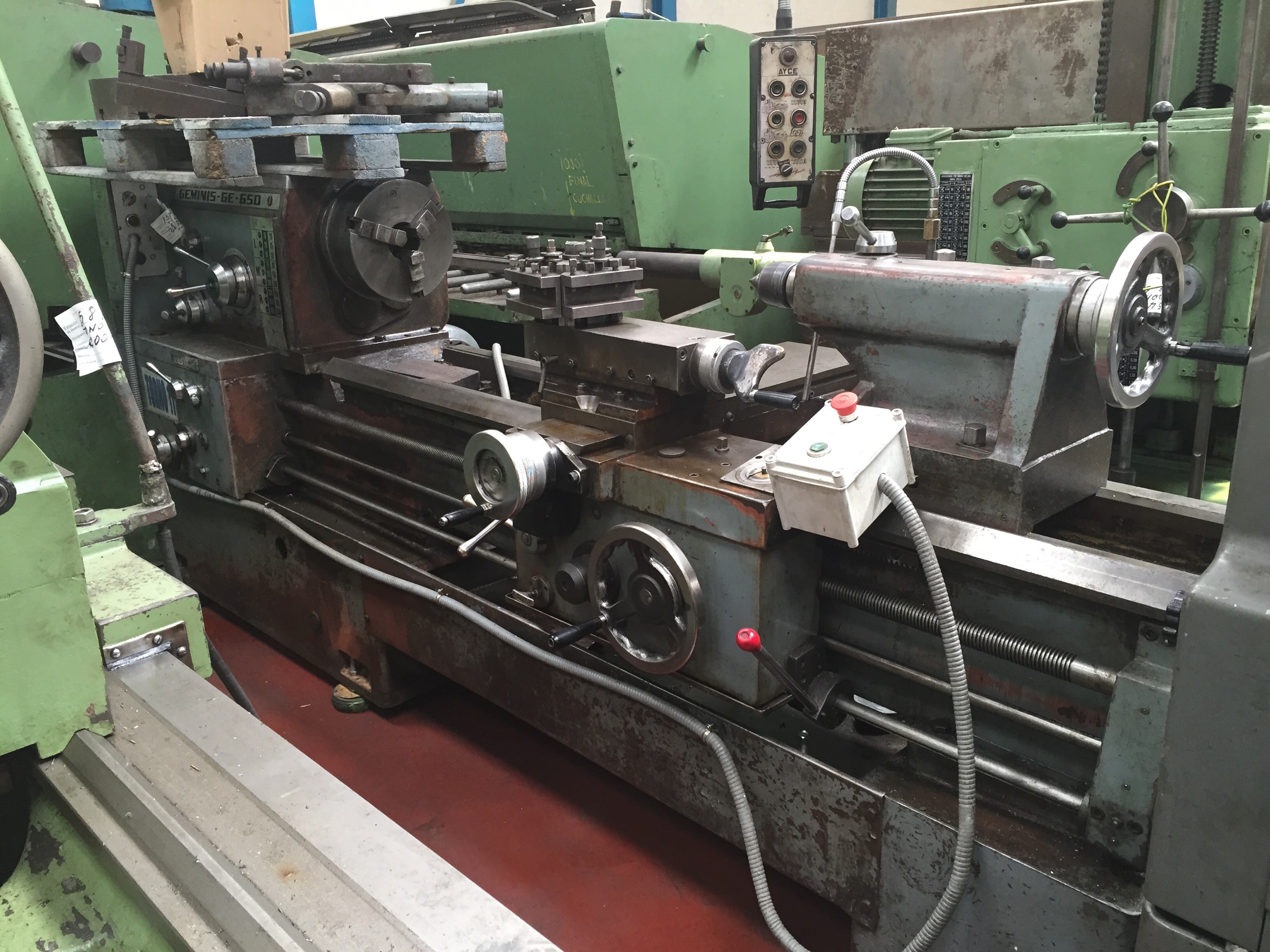

Torno paralelo Géminis 650 de 1.500mm entre puntos
El torno paralelo Géminis es una máquina muy robusta y sobria, que permite el acceso más directo del operario a os mecanismos de control y maniobra, así como una completa visibilidad desde el puesto de trabajo.
Detalles de fabricación:
Su cuidadosa fabricación, hacen de este torno una excepcional máquina en cuanto a precisión y prestaciones.
- Los rodamientos en los apoyos delanteros son cónicos
- Bancada de construcción cerrada en fundición aleada y templada por inducción y rectificada.
- Cabezal con engranajes y ejes en acero cementado, tratado y rectificado.
- Caja de pasos y avances cerrada.
- Delantal con dispositivo de seguridad contra sobre-cargas.
- Carro longitudinal con engrase semiautomático y guías para el carro transversal templadas y rectificadas.
- Husillo transversal templado y rectificado.
- Contrapunto con caña templada y rectificada.
- Ranura de sujeción para extracción de herramientas.
Características técnicas:
Capacidad de trabajo:
- Altura de puntos desde la guía plana: 315mm
- Diámetro máximo sobre carro: 390mm
- Diámetro máximo sobre la bancada: 650mm
- Diámetro sobre escote: 820mm
- Longitud de escote desde nariz: 310mm
- Longitud de escote desde plato: 193mm
- Distancia entre puntos: 1.500mm
Cabezal:
Diámetro de agujero del eje principal: 84mm

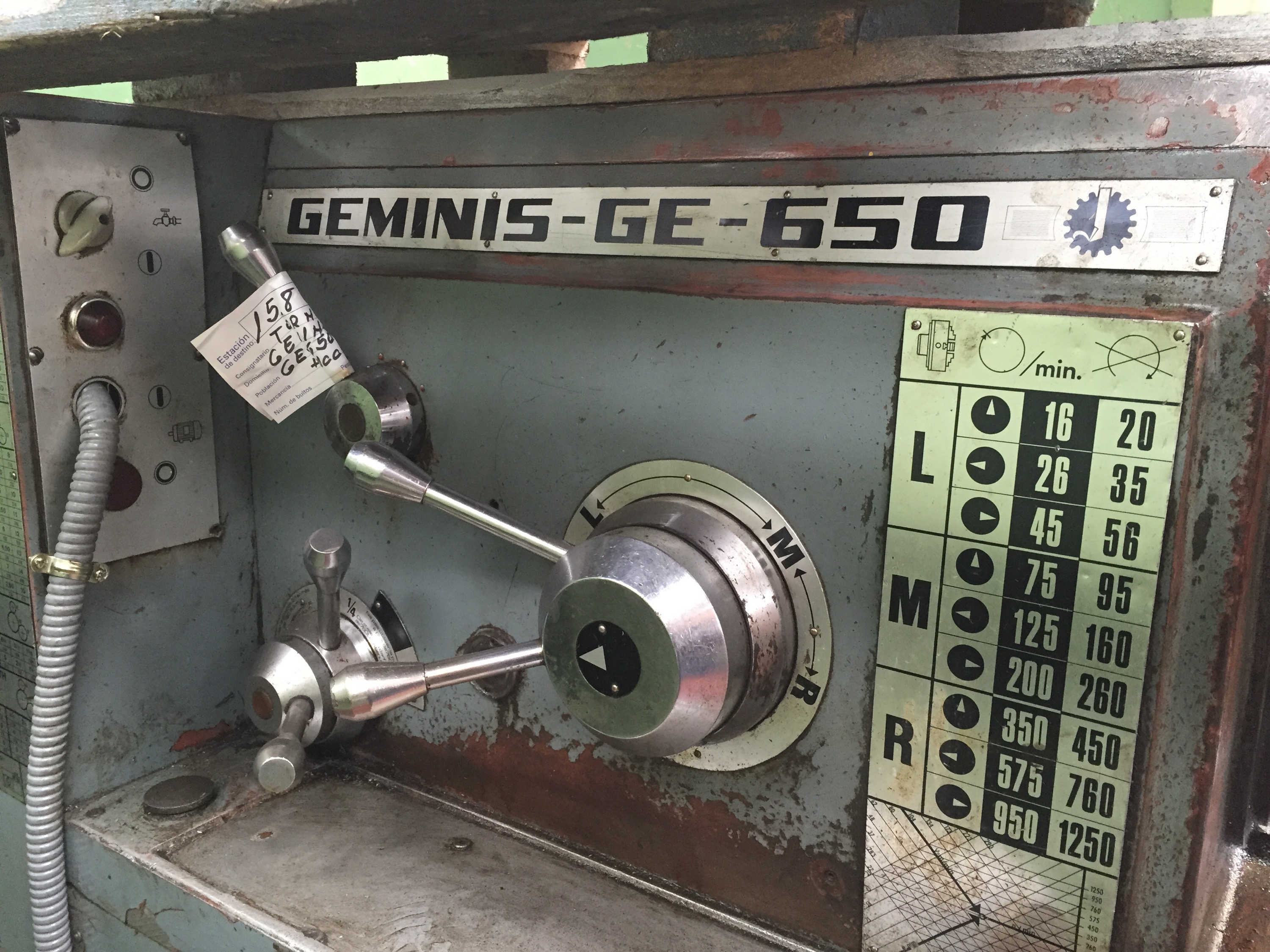

Velocidades:
- Gama lenta: 13-1000rpm
- Gama estándar: 16-1250rpm
- Gama rápida: 20-1580rpm
Pasos y avances:
- Diámetro del husillo patrón: 40mm
- Paso del husillo: 6mm
Bancada:
- Anchura: 450mm
- Altura (hasta la guía plana): 360mm
Otros detalles:
Accesorios incluidos:
- Luneta fija
- Luneta móvil
- Contrapunto

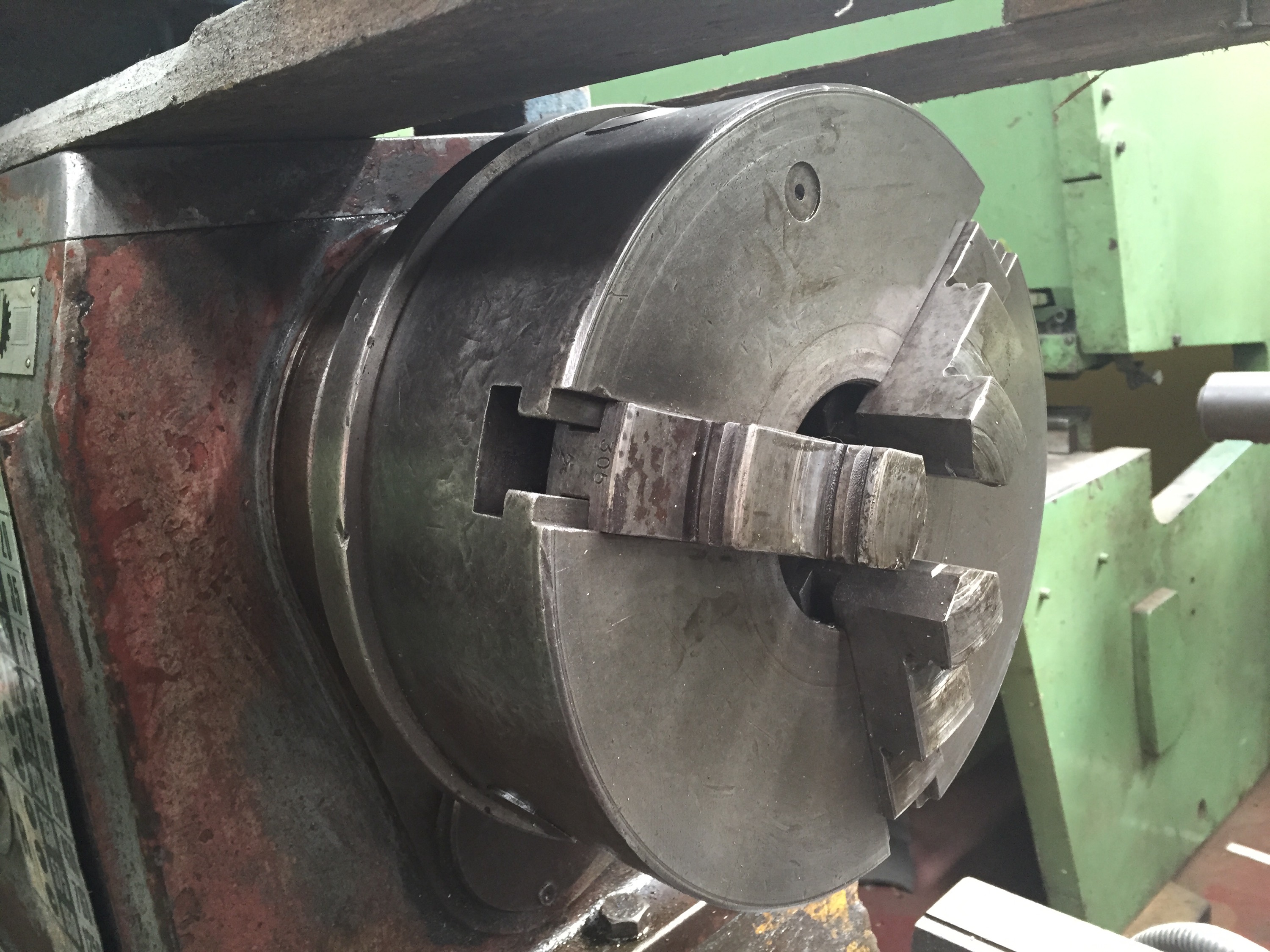

- Plato de 3 garras

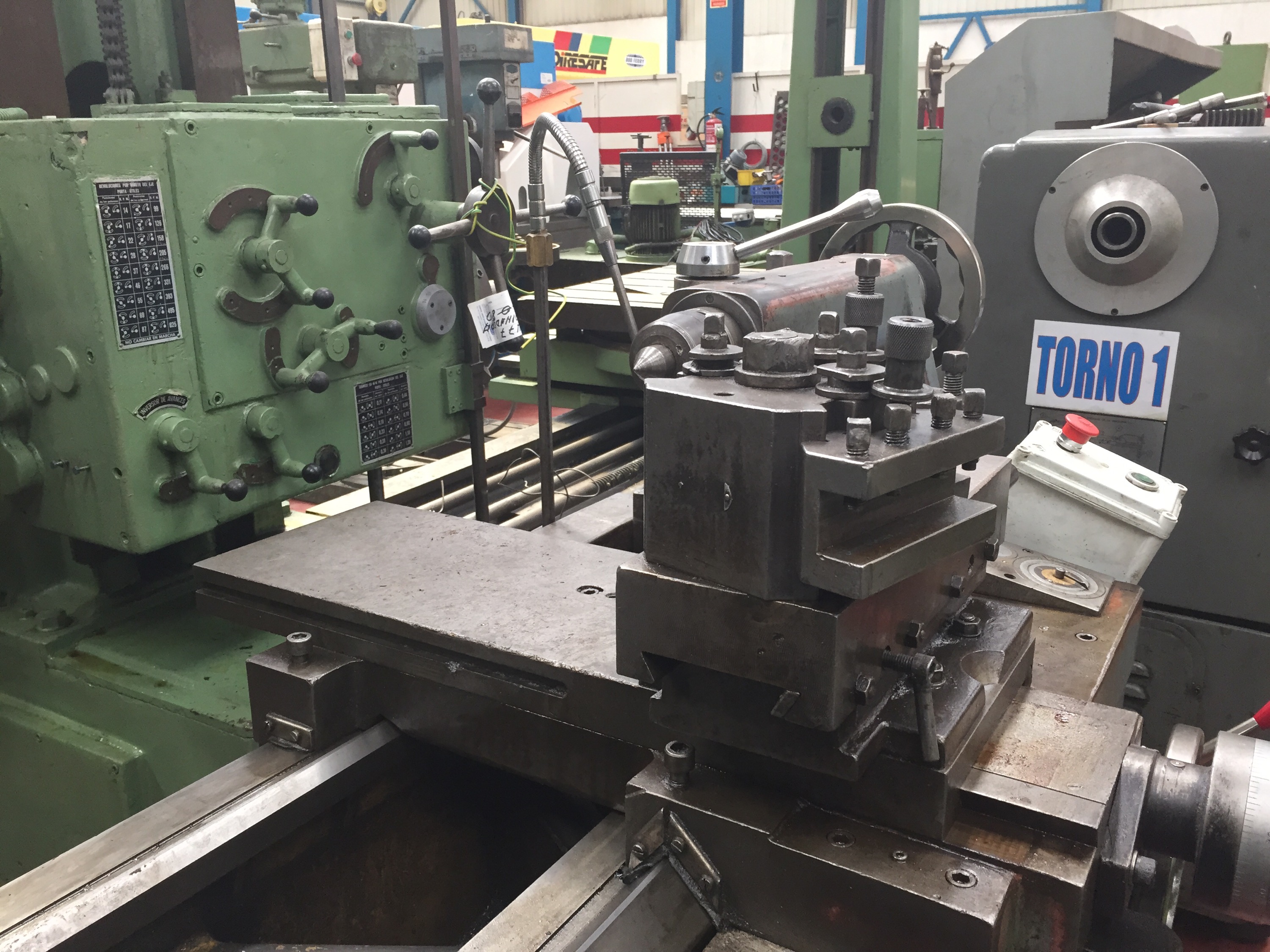

- Torreta
