Tronzadora de disco SIRIO 370 AF-E

Tronzadora Sirio AF-E de disco de acero rápido
Spread the love

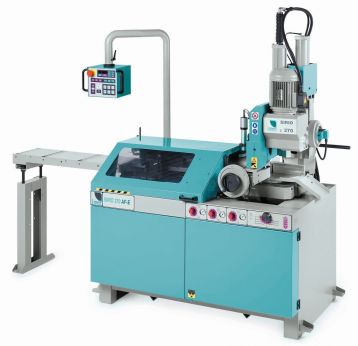

Tronzadora de disco SIRIO 370 AF-E

Tronzadora de disco automática-semiautomática electrónica con descenso vertical, para cortes de material de elevada resistencia.

Características técnicas:

Área corte ángulo ° -45 / 90 / +30
Capacidad de corte a 90° redondo/cuadro/rectangulo mm. 120 / 100 / 180×100
Dimensiones del disco mm. 370
Potencia motor KW 1.5 / 2.2 o 3 ESC
Carrera adelantador ( repetible ) mm. 520
Recorte final mm. 170
Velocidad disco RPM 15/30 o 15 ÷ 70 ESC
Capacidad tanque refrigeración Lt. 40
Dimensiones ( B x L x H ) mm. 1900x1450x2100
Altura plano de trabajo mm. 925
Peso Kg 710
longitud minima cortable mm. 4
Tipo de operación semi-automático / automático
Acta para el corte de: Acero / hierro fundido / aceros de alta resistencia

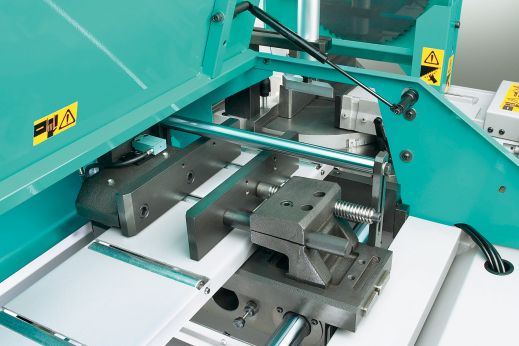

Detalles:

  • Funcionamiento neumático con control hidráulico del avance del cabezal.
  • Cabeza giratoria entre 45º a la derecha y 60º a la izquierda, se desplaza sobre guías ajustables de cola de milano.
  • Reducción final en baño de aceite con corona de bronce de gran diámetro y transmisión primaria con poleas y cinta dentada.
  • Autodiagnóstico con menú de búsqueda averías; circuito de inversión del sentido de rotación para el desatasco de la sierra.
  • Colocador manual de las longitudes de corte con lectura digital y nonio decimal; mordaza del alimentador montada sobre chapa flotante con ajuste presión de cierre, desplazamiento con manguitos de esferas sobre guías cromadas y templadas.
  • Mordaza neumática sobre guías ajustables, con ajuste presión de cierre, se puede deslizar, transversalmente sobre el plano de trabajo con colocación y bloqueo rápidos,dispositivo antirrebaba ajustable; mordaza vertical neumática.
  • Electrobomba para refrigeración lubricada y pistola de lavado; cepillo limpiahoja.
  • Alimentador con abiertura 200 mm, carrera individual máxima 520 mm, carrera mínima 4 mm (recorte mínimo 170 mm); preselección desde el teclado del número de las piezas (1-9999) y de las carreras del alimentador.
  • CORTA A 90° REDONDOS HASTA 120 mm., CUADROS HASTA 100 mm. Y RECTANGULARES HASTA 180×100 mm.

Tron foto de l'interior El PLC TRON, controla todas las funciones operativas de la sierra y suministra informaciones sobre las condiciones operativas de la maquina ( tiempo de corte, velocidad de la hoja, vida hoja, numero de cortes hechos, máximo absorbimiento en ampere), completo de autodiagnostica por una rápida solucione de cualquier problema se encuentre.

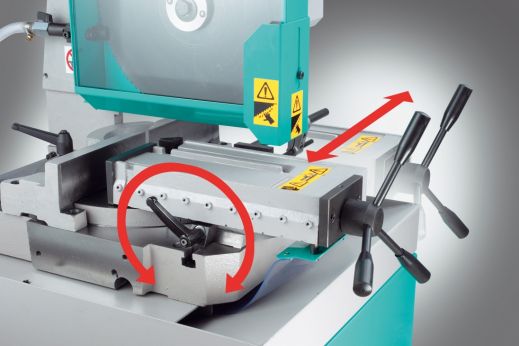

SIRIO mordaza rapida SIRIO mordaza rápida

Todas las sierras SIRIO, integran de serie le posicionamiento transversal rápido de la mordaza frontal neumática.

SIRIO avanzatore

Avance motorizado

El avance de las tronzadoras SIRIO AF-E es montado arriba a una placa flotante para adaptarse a cargar también material no perfectamente rectilíneo. El movimiento es mediante cilindro hidroneumático ( AF-E )

SIRIO cepillo limpia hoja

SIRIO cepillo limpia hoja

En todos los modelos SIRIO, montamos de serie el cepillo limpia hoja, es hecho en nylon para evitar daños en el borde de corte de la hoja y para mantenerla siempre limpia.

lubricación mínimal

lubricación mínimal

Con la lubricación mínimal montada, se cancela la dispersión de refrigerante líquido típico en ‘utilizar aceite emulsionable, la vida de la hoja no está afectada en modo alguno.

Variador de velocidad ESC OPCIONAL

Variador de velocidad ESC OPCIONAL

Se puede solicitar en todas las sierras el variador de velocidad ESC para ampliar la gama de aplicaciones desde acero inoxidable hasta aluminio, cobre, laton.

Sirio mordazas a V OPCIONAL

Sirio mordazas a V OPCIONAL

Con la aplicación de las mordazas de hierro colado a V puede cortar un paquete de tubos, diámetro 85 mm max., vienen suministrados con el kit de montaje.
