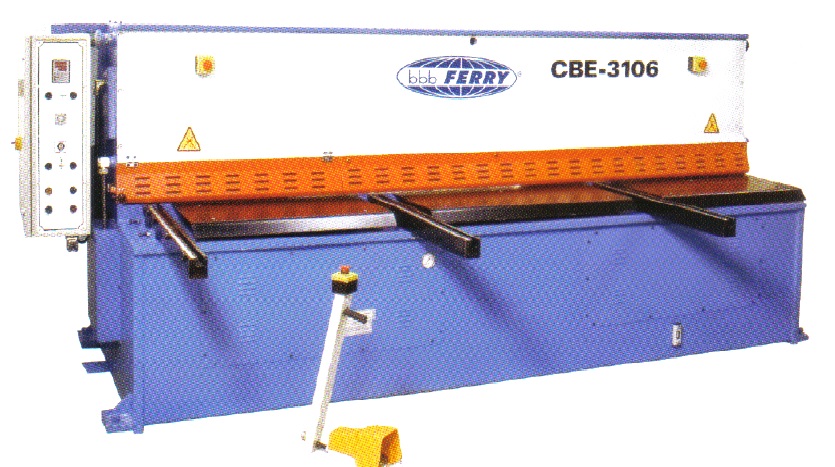

Cizalla hidráulica de corte pendular Ferry CBE-3106 de 3.100x6mm

Cizalla hidráulica Ferry CBE-3106 de 3.100x6mm

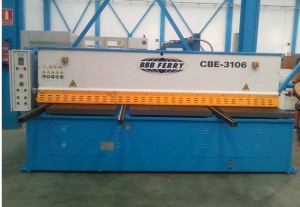

CizallaHidraulicaFerryCBE3106-3000x6mmComoNuevaFrente

ERMAKSAN, known as one the top world wide manufacturer in sheet metal industry, proudly announces its lates shear model to the market, which we call it hydraulic Swing Beam Shear “HGS”.

HGS is a perfect choice with its modern design, durable heavy body and precise cutting quality.

Long lasting and durable upper beam plays a major role in cutting. Fast and precise blade gap adjustment system is placed on the right side of the machine. Blade gap adjustment for high quality cuttings could easily be made from single point.

You will realize how great of a choice it was to go with ERMAK HGS Shear once you start using it.

High performance investment friendly solutions;
Easy gap adjustment system helps you to get perfect cuts from the first cut.

Customer benefits

  • Cybtouch 6 user friendly controller.
  • Long lasting durable blades.
  • Side gauge and front support arm lenght for any request.
  • Hidrolic gap adjustment.
  • Laser cutting line.
  • Light curtain for finger protection.
  • Angle gauge.
  • Durable choice for your precise cutting works.
  • Easy installation and training.

Solutions based on your needs;
HGS shears are designed to meet your fabricating needs when fast and flexiable cuts are in demand.
Cybelec DNC61G – Optional Controller

User – friendly:

  • Ergonomic design.
  • Rapid data input with the ergonomic keyboard with large keys.
  • Easy set up and use that meets operator’s needs.
  • Keyboard with big buttons.
  • Programmed material types.
  • Monochrome 130 x 75mm LCD Box Panel.



Improved features:

  • Blade gap, cutting angle and cutting length adjusted based on material selection and thickness automatically.
  • Different language selections.
  • Highly protected micro processor.
  • Data recording with internal SRAM memory.
  • Updateable with flash memory (optionally with RS 232).
  • EASYCUT page.
  • Numerically programmable axis data.
  • 16 input and output ports (24-32 options).
  • mm/inch convertion



Better cuttings:

  • Backgauge adjustment according to blade gap.
  • Backgauge retraction feature.
  • Sub-program and programming loop.
  • Sequence repeat function.
  • Auto cutting (Flying cut).

La cizalla-guillotina FERRY CBE está construida con una   tecnología basada en la eliminación de los puntos de fricción, garantizando   la ausencia de mantenimiento por este concepto.

La simplicidad en los   elementos mecánicos e hidráulicos que componen la máquina y la gran solidez   de los cilindros hidráulicos   principales garantizan una duración ilimitada sin mayor mantenimiento que un   engrase cada cierto tiempo

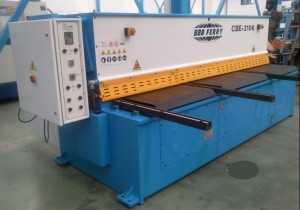

                                                  La cizalla-guillotina FERRY CBE está construida con una   tecnología basada en la eliminación de los puntos de fricción, garantizando   la ausencia de mantenimiento por este concepto.La simplicidad en los   elementos mecánicos e hidráulicos que componen la máquina y la gran solidez   de los cilindros hidráulicos   principales garantizan una duración ilimitada sin mayor mantenimiento que un   engrase cada cierto tiempo                    CizallaHidraulicaFerryCBE3106-3000x6mmComoNueva

Datos   técnicos

Longitud de corteEspesor máximo de corte (hierro)Espesor máximo de corte (inox)Longitud del tope

Ángulo de corte

Número de cortes

Número de cortes velocidad especial

Potencia de motor

Peso

3.100 mm

6 mm

3 mm

1.000mm

1.2º

18

22

11

5.5 tm

Otros datos

  •   Consola   de escuadrar milimetrada con tope abatible y dos consolas milimetradas   adicionales
  •   Regulación   de separación de cuchillas de 1 a 6 mm para evitar cortes imerfectos o rebaba   en los acabados.
  •   Mesa   de bolas
  •   Línea   de corte iluminada
  •   Contador   de piezas
  •   Longitud   de corte regulable
  •    normas ce







CONFIGURACIÓN   DE LA MÁQUINA

ARMAZÓNPreviamente   a la soldadura, la chapa se mecaniza mediante un mandrinado de los laterales   y cuerpo de la máquina. Después se procede a su soldadura y nuevamente se   remandrina con lo que se consigue eliminar las tensiones producidas por el   soldeo. Al mecanizarse en un solo posicionamiento o estacada, alcanza un   perfecto paralelismo que resulta básico para el resultado final del producto.
BASCULANTEUn solo   cuerpo de gran rigidez sujeta el puente y evita las flexiones en la parte central   tan habituales en otras construcciones, consiguiendo un corte perfecto en   toda la longitud.Rápida   recuperación del basculante mediante muelles de gran resistencia que una vez   realizado el corte y eliminada la presión del aceite hidráulico retornan al   punto de inicio.
PISADORESDescienden   hidráulicamente lo que permite un apriete regulable según el espesor y dureza   de la chapa a cortar. En la parte que contacta con el material dispone de una   arandela de teflón para evitar rayas y marcas en chapas pulidas. La   recuperación es también regulable.
TOPE TRASERO CON UNA LONGITUD DE 1.000 MMCompuesto   de dos conjuntos independientes de guía   y husillo a bolas que garantizan un desplazamiento perfecto a la   medida precisa siempre.La barra transversal que conforma   el apoyo de la chapa viene rectificada con posibilidad de regulación mecánica   por sectores corrigiendo si fuera el caso el desajuste que los golpes de la   chapa pueda llegar a ocasionar.El   recorrido útil de este tope   llega a 1000 mm   donde mediante un dispositivo mecánico se eleva lo suficiente para permitir   el paso de la chapa y efectuar un corte a superior profundidad. En este caso   la referencia se efectúa por la consola delantera que daría la medida deseada.
CONTROL CN ELGO MODELO P-9521 QUE INCORPORA:

  • Dos velocidades de desplazamiento.
  • Preselección de medida manual.
  • Preselección de medida con posicionamiento   automático.
  • Programación de medida. Memoriza hasta 10   diferentes.
  • Compensación del desvío del tope.
  • Compensación de errores incrementales.
 CizallaHidraulicaFerryCBE3106-3000x6mmPanelMandos
