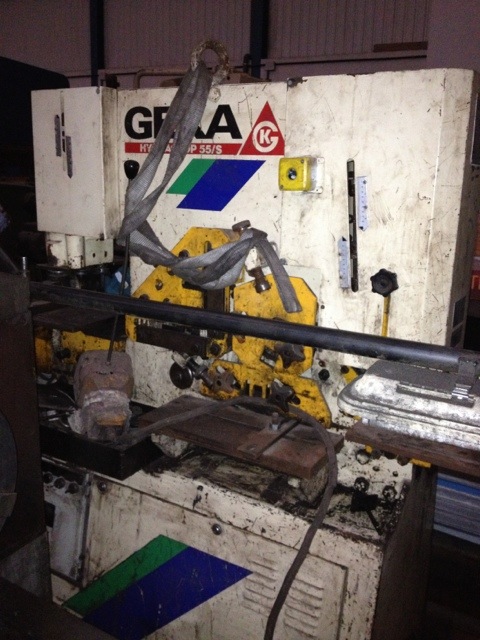

Cizalla punzonadora Geka HYD 55/S

La punzonadora universal Geka HYD 55/S es una cizalla y punzonadora muy versátil y completa. Es el mejor aliado para el taller de cerrajería y carpintería metálica con 3 puestos de trabajo indispensables para cualquier actividad cotidiana: punzonado, escantonado, y corte (de llanta, de varilla, cuadradillo, ángulo, etc.)





Configuración de la máquina

Estación de punzonado

• Potencia: 55 ton.
• Capacidad (diámetro x espesor): Ø40×10 mm / Ø20×20 mm.
• Altura de trabajo: 1.085 mm.

1.  Apoyo del cilindro
2. Cilindro de doble efecto HYDRACROP “S” seccionado.
3. Topes regulación curso.
4. Amplio curso para trabajos de plegado, embutido, formado, etc
5. Generoso guiado antigiro regulable
6. Guiado adicional para absorción de esfuerzos descentrados y protección juntas hidráulicas.
7. Vástago preparado para fijación de útiles especiales.
8. Cambio rápido de punzón.
9. Tope regulable en altura
10. Mesa con reglas milimetradas, incluido en el “kit”
11. Tope posicionamiento hasta 500 mm.
12. Porta-matriz cuello cisne para punzonado de chapas y perfiles.
13. Tensor longitudinal con sistema de ataque frontal
14. Tensor transversal con sistema de ataque frontal 15. 15. Bulón fijación base cuello cisne.

Corte de llantas

• Capacidad (anchura x espesor): 300×15 /200×20 mm.
• Longitud de cuchillas: 305 mm.
• Altura de trabajo: 880 mm.

1.   Cuchilla inferior
2. Cuchilla superior de geometría especial
3. Control juego entre cuchillas
4. Suplemento control ángulo de corte cuchilla superior, para corte sin deformación
5. Guías orientables 45º derecha e izquierda
6. Mesa corte llantas.
7. Ranura posicionamiento guías con cobertura de todo el largo de la cuchilla.
8. Husillo fijación guía
9. Control juego porta-cuchillas.

Corte de ángulos

• Corte a 90º: 120x120x10mm
• Corte a 45º 70X70X7mm
• Con cuchilla sin deformación: 130x130x13 mm.

1. Soportes correctores ángulo de corte
2. Tensores control juego entre cuchillas
3. Cuchilla superior corte sin deformación
4. Guías cuchilla superior
5. Protección de seguridad



Corte de barras

•  Corte redondo: 40 mm.
• Corte cuadrado: 40 mm.
• Perfiles IPN 120 mm.
• Perfiles UPN 120 mm.

1. Husillo regulación y posicionamiento altura de la guía.
2. Bridas sujeción cuchilla
3. Bulones sujeción guía



Entallado

• Espesor de chapa: 10 mm.
• Profundidad: 90 º
• Ángulo 90º: 100 mm.

1. Punzón rectangular
2. Tope extractor
3. Bulones centraje transversal
4. Agujeros fijación equipos especiales
5. Entallado rectangular
6. Mesa con topes milimetrados, incluido en el “kit”

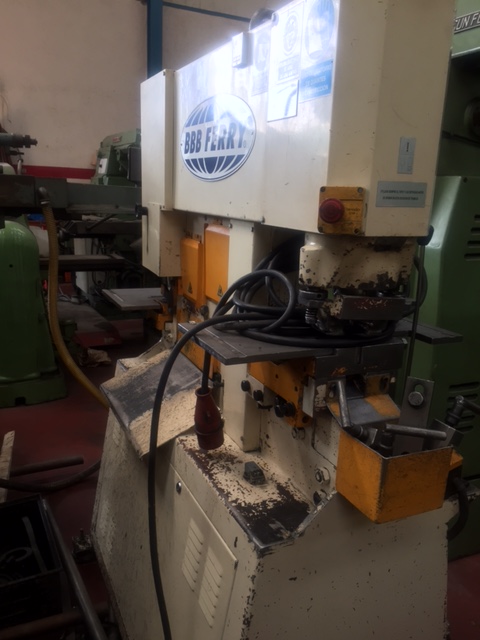

Detalles de la reconstrucción llevada a cabo en nuestras instalaciones de Griñón:
