Plegadora Ajial de 2500x65t

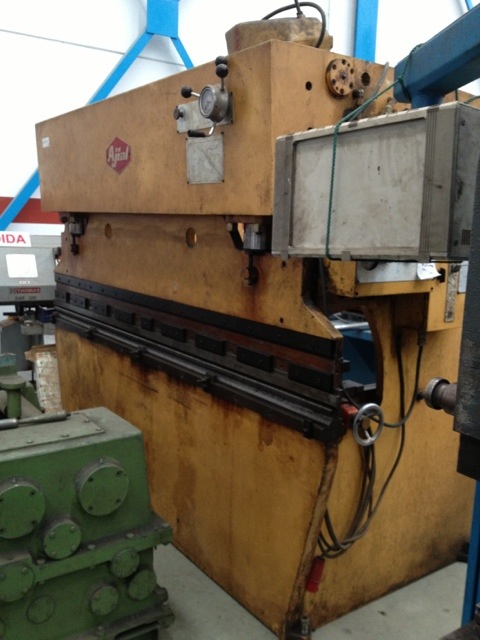

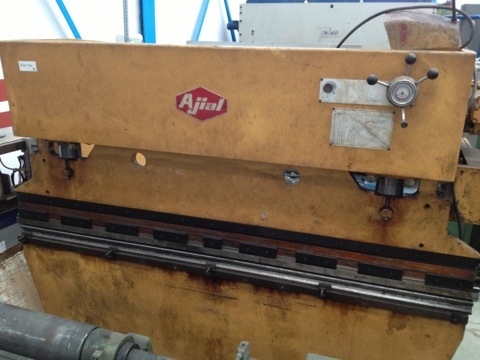

Plegadora hidráulica Ajial de 2.550x65t



Características técnicas

Longitud   de plegadoDistancia entre montantesFuerza   de plegado regulable

Fuerza   retroceso

Cuello   de cisne

Carrera   regulable

Ancho de   mesa

Distancia   mesa-trancha

Velocidad de aproximación (regulable)

Velocidad de trabajo

Velocidad de subida

Potencia   de motor

Peso



2.500 mm.2.100 mm.0-65 tms.

15 tms.

150 mm.

7-100 mm.

110 mm.

250 mm.

50 mm/seg.

7.7 mm/seg.

46 mm/seg.

4 cv.

4.000 kgs.

Especificación técnica:

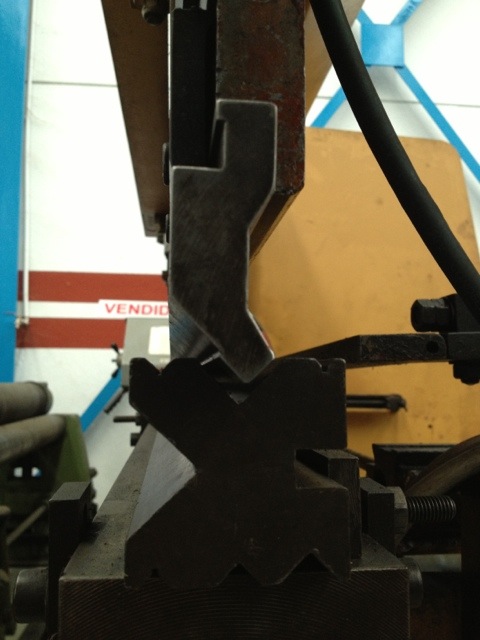

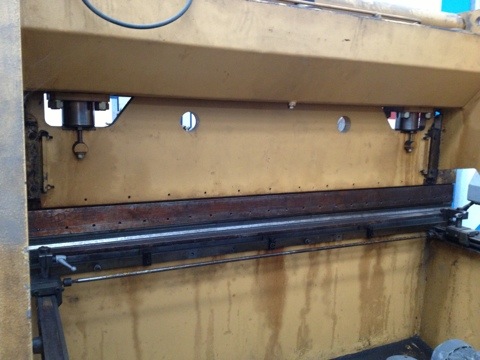

 20140314-101556.jpgUtillaje universal COLLY montado en máquina, consta de punzón de 100t y matriz multi-V muy versátil para cualquier trabajo de chapa desde 0,8mm a 4mm, con dos bocas de pasar de grados.20140314-101607.jpgDetalle de la parte posterior de la máquina, con 2.100mm libres entre montantes.



Otros detalles:



Equilibrado mecánico: Es indispensable, no se puede averiar y no necesita manutención.



  • Guías de acero cromado dura y rectificadas: Fricción sobre Celeron, no necesita manutención.
  • La calidad del plegado depende de la rigidez de los elementos que constituyen la máquina. Dos piezas de la misma sección bajo la acción de una misma fuerza F, la fatiga se multiplica por 2 y la flecha x4 cualquiera que sea la resistencia de la chapa utilizada, por eso la mesa normalizada AJIAL escoge la sección más favorable.
  • Regulación de velocidad de plegado:



Velocidad de aproximación con 2 modelos de marcha:



  •  Sensitiva para regulaciones y piezas unitarias
  • Automática para trabajos en serie



Velocidad lenta de plegado que evita el “latigazo” y el “contrapliegue”



  • Precisión: En cada cilindro un tope mecánico sincronizado pre-regulale, está protegido de todo agente abrasivo exterior, lubrificado automáticamente y bajo presión, garantizando la precisión de paro a 2/100mm
    Carrera constante, valor exacto y fiel penetración del punzón en la matriz dan resltados regulares en todos lo trabajos.
    Bajo cada apoyo de mesa existe una regulación de paralelismo micrométrica.
  • Paralelismo: Paralelismo mesa-trancha riguroso en el punto muerto bajo y plegado exacto gracias a la precisión de paro en el punto muerto bajo.
  • Mandos con pre-selecciones de carrera visualizadas: permiten regulaciones simples y centralizadas
