Tope trasero para CNC de plegadora RL 500

Tope trasero para CNC de plegadora RL 500

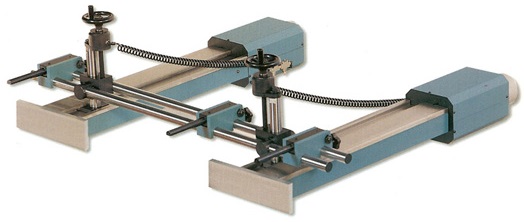

cn2-RL500



El tope trasero para CNC de plegadora RL-500 controla el eje X (movimiento adelante y atrás) con las siguientes características:

  • Motores independientes.
  • Movimiento del husillo a rodamientos a bolas.
  • Husillos alineados electrónicamente sin necesidad de transmisión mecánica
  • Estructura del brazo fabricada en viga de acero.
  • Soporte montado en guía lineal de precisión.
  • Topes traseros insertables en cualquier posición: deslizantes, reclinables y ajustables manualmente.
  • Velocidad de posicionamiento 140mm/seg.
  • Tolerancia de erros +/-0.005mm
  • Carrera controlada: 520mm
  • Posibilidad de plegado cónico.
  • Control automático del ángulo de plegado, eje Y (sólo en opción de 2 ejes)
  • Regulación manual del sistema de doble barra, para la altura de posición de los topes (opcional regulable en programación con sistema neumático “pieffe”).
  • Control automático del eje R para el movimiento vertical de los topes (con carrera de 120mm).
  • No necesita mantenimiento.

Descargue el catálogo completo

cn2-SistemaNeumaticoPieffe

cn2-DetalleTopeInsertable
