Cilindro hidráulico asimétrico de 3 rodillos MRM-H 2050×250

MRM-H
Spread the love

Cilindro hidráulico asimétrico de 3 rodillos MRM-H 2050×250

El cilindro hidráulico asimétrico de 3 rodillos MRM-H es la máquina adecuada para el curvado de chapas ligeras y medianas, aluminio o acero inoxidable. Su funcionamiento es sencillo y fiable:

  • El rodillo superior motriz, es accionado por motor eléctrico y reductor planetario.
  • El rodillo inferior motriz, es accionado por un sistema de embrague cardan 2 rodillos son accionados por rotación del motor.
  • Los rodillos lateral e inferior se mueven hidráulicamente de forma lineal (arriba y abajo)

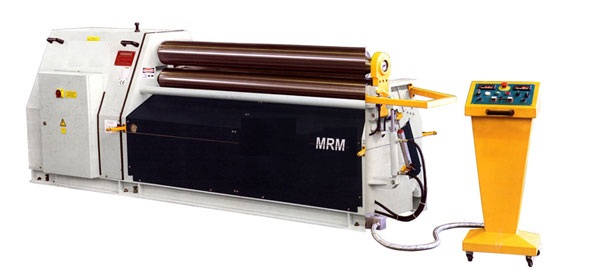

SahinlerMRM-H

Características técnicas:

Longitud útil de curvado: 2.050 mm

Capacidad de precurvado: 8/10mm (x1,5 / x5)

Capacidad de curvado: 10/12mm (x1,5 / x5)

Diámetro rodillo superior: 250 mm

Diámetro rodillo inferior: 250 mm

Diámetro de rodillo lateral: 200 mm

Potencia motor: 7.5+1.5 kw

Velocidad de curvado: 5m/min

Mínimo diámetro obtenible: 375/1.250 mm (x1,5 / x5)

Largo: 4.000 mm

Ancho: 1.200 mm

Alto: 1.370 mm

Peso: 4.200 kgs

  • Protección contra sobrecargas.
  • Rodillos accionados mediante motor eléctrico y caja de engranajes planetarios.
  • Chasis de acero electro-soldado.
  • Motor principal con freno.
  • Apertura hidráulica del cabezal para extraer  la virola fácilmente.
  • Muy fácil de usar con panel de control móvil.
  • Dispositivo de conos.
  • Sistema de equilibrado hidráulico para movimiento paralelo de ejes
  • Ejes de acero laminado de alta resistencia, templado por inducción SAE 1050 (CK 45).
  • Rodillos de acero laminado templados por inducción.
  • Cumple con las normas de seguridad de la UE y tiene la marca CE
  • Sistema de curvado cónico con rodamientos.
  • Bolas centrales motorizadas.
  • Visualizadores de cota digital (2 ejes)
  • Precurvado o curvatura inicial hidráulica.

Equipamiento opcional:

  • Grúa puente hidráulica (elevador) para soporte de flexión de gran diámetro.
  • Soportes laterales hidráulicos y alimentador (1 pieza, para un lateral)
  • Variador de velocidad infinitesimal con regulación hidráulico en máquina.
  • Variador de velocidad infinitesimal con regulación electrónica en panel de control.
  • Motor hidráulico para accionamiento de rodillo superior.
  • Doble velocidad de trabajo en motor eléctrico.
  • Ranuras para perfiles y varillas mecanizadas en rodillos (a medida, por favor indicar medidas deseadas)

Otros detalles:

  • Sistema de curvado asimétrico:

    Disposición de ejes asimétricos MRM-H
    Disposición de ejes asimétricos MRM-H
  • Apertura de cabezal hidráulico basculante:

SahinlerMRM-H_Cabezal hidráulico

Cabezal hidráulico basculante para la cómoda extracción de piezas

SahinlerMRM-H_Pupitre

Panel de mandos con dos posiciones controladas de cota mediante visualizador
