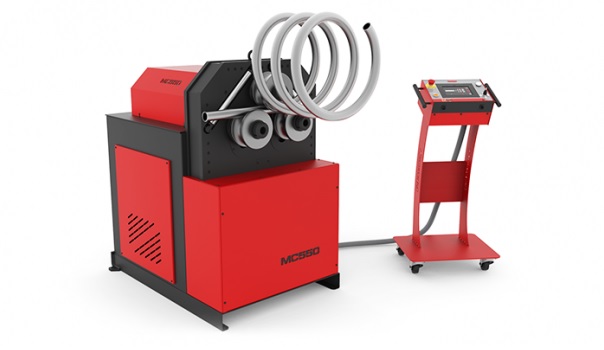

Curvadora de perfiles MC550

La curvadora de perfiles MC550 es una máquina industrial diseñada para el curvado de tubos y perfiles metálicos con alta precisión y eficiencia. Ideal para producciones en serie, esta curvadora integra un panel de control digital que registra la posición de los rodillos en cada curva, permitiendo repetir las operaciones automáticamente para garantizar uniformidad y rapidez en los trabajos.

Nota: Este modelo no incluye sistema de posicionamiento longitudinal.

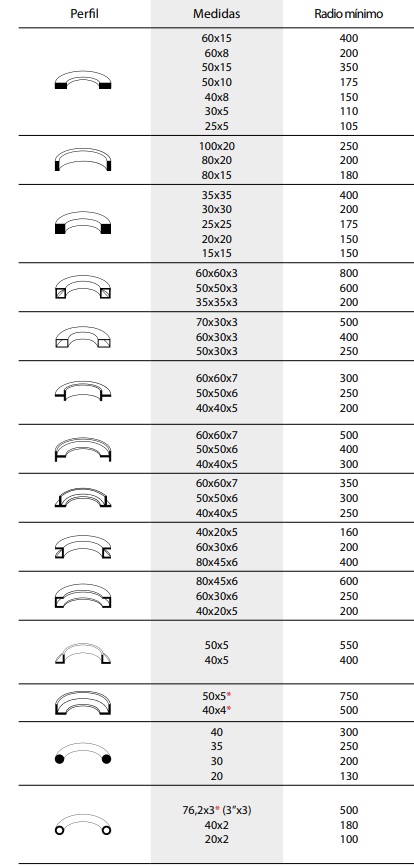

Capacidad de curvado de la MC550

Tubo redondo: hasta 3 pulgadas (76,2 mm) o 80 mm de diámetro.
Compatible con múltiples tipos de perfiles y tubos de diversas formas y tamaños.

Aplicaciones de la Curvadora MC550

La dobladora de tubos y perfiles MC550 está fabricada en chapa de acero soldado y mecanizado, lo que le proporciona una estructura robusta y estable, ideal para trabajos industriales exigentes. Esta máquina es perfecta para:

Fabricación de bridas metálicas, invernaderos, barandillas, vigas curvas y estructuras circulares.
Construcción de cúpulas, pérgolas, marquesinas metálicas, túneles y estribos para puentes.
Creación de mobiliario urbano: farolas, protectores de árboles, bolardos, vallas, aparcamientos para bicicletas, marquesinas de transporte público y parques infantiles.

Tecnología y ventajas

Gracias a su panel de control digital, su gran capacidad de curvado y la integración con tecnología 4.0, la MC550 es una curvadora de perfiles versátil y rentable para empresas que buscan aumentar su producción o prestar servicios de curvado a terceros.

¿Por qué elegir la Dobladora de Perfiles MC550?

Alta productividad en trabajos repetitivos. Concebida para realizar producciones de piezas en serie gracias a la integración mediante su Panel de Control, que registra la posición de los rodillos en cada curva y repite las mismas operaciones posteriormente. Sin el control de posicionamiento longitudinal.

Capacidad máxima de curvado en tubo redondo: 3” pulgadas (76,2 mm) o 80 mm

Resistencia y estabilidad. Es ideal para fabricar bridas, invernaderos, barandas, grandes estructuras para la construcción como vigas circulares para tejados y cubiertas, cúpulas, estribos para puentes, pérgolas metálicas, marquesinas curvas, estructuras para túneles… Mobiliario urbano como farolas, protecciones para rotondas, aparcamientos para bicicletas, protectores para árboles, vallas, marquesinas para paradas de transporte público, bolardos o pilonas de aparcamiento, parques infantiles y todo tipo de figuras circulares en distintos perfiles y tubos de pequeñas y grandes dimensiones. Su capacidad, versatilidad, panel de control y tecnología 4.0 hace de la curvadora MC550 una máquina ideal para realizar curvados no solo para su empresa sino para otros clientes.

Especificaciones Técnicas y Características

La curvadora de tubos y perfiles MC550 de Nargesa está equipada con 9 rodillos estándar que permiten doblar una amplia variedad de perfiles metálicos en formas circulares, garantizando precisión, eficiencia y cuidado en la superficie del material.

Tipos de perfiles compatibles

Con los rodillos estándar, es posible curvar:

Tubo cuadrado y rectangular
Macizo cuadrado y redondo
Perfil UPN, IPN y T
Ángulo
Pletina plana (horizontal o de canto)

Para el curvado de tubo o caño redondo, se recomienda el uso de rodillos opcionales específicos (ver sección de accesorios opcionales al pie de página).

Producción en serie con control electrónico

Esta máquina curvadora industrial está especialmente diseñada para producciones en serie, gracias a su panel de control digital ESA S625, que registra con precisión la posición de los rodillos durante el curvado y permite repetir automáticamente las mismas operaciones, optimizando tiempos y reduciendo errores.

Este modelo no incluye sistema de posicionamiento longitudinal.

Características técnicas destacadas

Capacidad máxima de curvado en tubo redondo:
Hasta 3” (76,2 mm) o 80 mm de diámetro.
Sistema de arrastre a tres rodillos, ideal para curvar tubo redondo y otros perfiles sin dañar la superficie del material.
Transmisión segura mediante piñones planos templados por inducción.
Ejes de acero F-154 templados y rectificados para una mayor durabilidad.
Accionamiento electrohidráulico para un control suave y eficiente del curvado.

Dimensiones y potencia

Diámetro de los ejes: 50 mm
Longitud útil de los ejes: 90 mm
Diámetro exterior de los rodillos: 170 mm
Regulación independiente de los rodillos inferiores: permite curvados de diámetros más pequeños y una mayor eficiencia de material comparado con curvadoras de tipo piramidal.
Control electrónico de la posición de los rodillos asimétricos
Motor principal: 1,5 kW (2 CV)
Motor grupo hidráulico: 0,75 kW (1 CV)
Tensión de alimentación: 220 V monofásica
Velocidad de rodillos regulable: de 3 a 8 RPM

Transporte, embalaje y entrega

Bancada inferior paletizada, ideal para trasladar fácilmente la máquina al área de trabajo o almacenaje.
Entrega completamente montada, lista para usar.
Embalaje estándar: palet de madera y caja de cartón de triple capa, apto para transporte marítimo.
Opcional: embalaje de madera tratado según norma NIMF15 para exportación internacional.

Ventajas competitivas de la curvadora MC550

Curvado preciso y repetible en series de producción.
Compatible con múltiples perfiles y tipos de tubo.
Construcción robusta y componentes industriales de alta calidad.
Tecnología 4.0 e integración electrónica avanzada.
Ideal para sectores como construcción metálica, mobiliario urbano, estructuras industriales, fabricación de barandas, marquesinas, invernaderos y mucho más.

Kit de curvado CNC (opcional)

Este kit de curvadora CNC es un accesorio opcional que se puede instalar a la Curvadora MC550 cuando el cliente lo desee, no es necesario que salga montado desde fábrica.

Sus principales ventajas son:

Sistema inteligente predictivo, para la obtención del radio deseado a la primera.
Control de velocidad e interpolación de ejes para resultados perfectos y transiciones fluidas entre segmentos.
Encoder de alta resolución, con 4096 pulsos y decodificador de cuadratura

Tecnología 4.0
Pantalla táctil de 7″
Almacenamiento de hasta 10.000 programas.
Programación de infinidad de curvados distintos en la misma pieza.
Programación de medidas en pulgadas o en milímetros.
Biblioteca de rodillos disponibles con posibilidad de programar de nuevos.
Biblioteca de diferentes perfiles, tubos y materiales.
Programación en más de 20 idiomas diferentes.
Velocidad de rotación de 3 a 7 rpm graduable automáticamente o manualmente.
Modo de funcionamiento manual o automático.
Tecnología 4.0
Joystick para accionar los movimientos de rotación y posicionamiento.
Diagnóstico de alarmas en pantalla.
Aviso del mantenimiento preventivo.
Posibilidad de conectarse remotamente por parte del fabricante sin estar presente.
Resolución de la pantalla táctil a color de 7’800×480.
Disco de silicio de 128MB.
2 Entradas analógicas, resolución de 12 bits.
16 entradas digitales (24 Vdc).
16 salidas digitales (24 Vcc, 0,7 A max.) Protegidas contra sobrecargas y cortocircuitos.
1 puerto serie RS232.
1 puerto CAN con 9 contactos SubD F conector.
Fuente de alimentación 24Vdc.
1 puerto USB.
